Qual é o ciclo de trabalho em um atuador linear?

Ao comprar um atuador linear elétrico, a maioria dos compradores prioriza a força, o comprimento do curso e a velocidade – mas ignora uma das especificações mais críticas para a confiabilidade a longo prazo: o ciclo de trabalho. A má compreensão ou a ultrapassagem do ciclo de trabalho é uma das principais causas de falha prematura do atuador, mesmo quando a classificação de carga é correspondida corretamente.

O que exatamente é o ciclo de trabalho do atuador linear?

O ciclo de trabalho é uma porcentagem que mede a quantidade de tempo que um atuador pode operar com segurança (tempo de operação) dentro de um único ciclo de trabalho completo, em relação ao tempo total do ciclo (tempo de operação + tempo de resfriamento).

Em termos mais simples, ele informa quanto tempo você pode operar o atuador continuamente antes que ele seja desligado para esfriar e evitar superaquecimento. Os atuadores lineares elétricos geram calor à medida que seus motores e trens de engrenagens operam; se o calor aumentar mais rápido do que pode ser dissipado, os componentes internos se degradarão, os enrolamentos poderão queimar e a unidade falhará prematuramente.

Por exemplo, um atuador linear classificado para ciclo de trabalho de 20% em um ciclo de 10 minutos pode funcionar por 2 minutos seguidos e, em seguida, requer 8 minutos de tempo de resfriamento ocioso antes do próximo ciclo de operação.

Como calcular o ciclo de trabalho do atuador linear

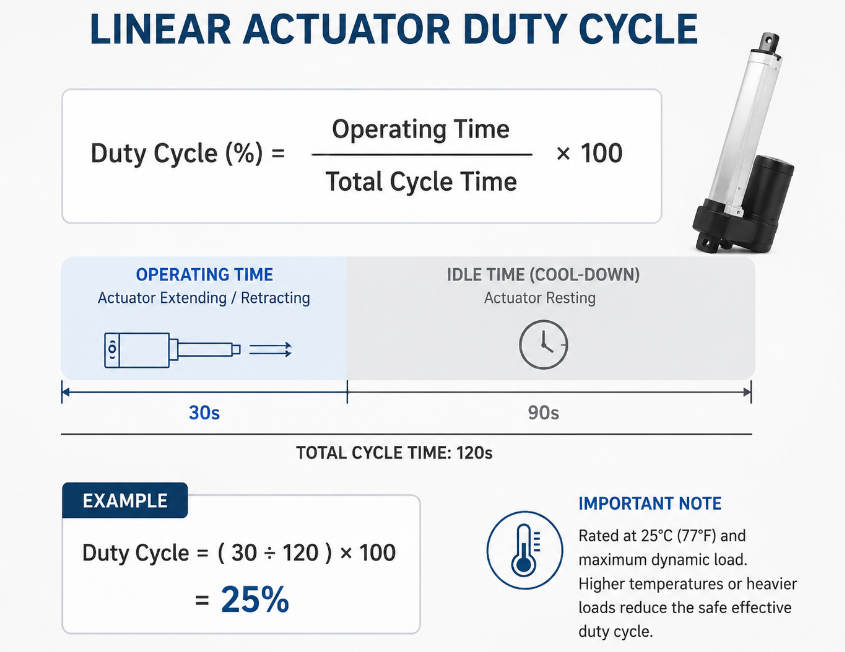

O cálculo do ciclo de trabalho utiliza uma fórmula simples baseada no tempo de operação e no tempo total do ciclo:

Ciclo de trabalho (%) = (Tempo de operação ÷ Tempo total de ciclo) × 100

• Tempo de operação: O tempo total que o atuador está estendendo ou retraindo ativamente sob carga durante um ciclo.

• Tempo total do ciclo: A duração total de um ciclo de trabalho, incluindo o tempo de operação e o tempo ocioso de resfriamento necessário.

Exemplo de cálculo

Se um atuador funciona por 30 segundos para levantar uma carga, então descansa por 90 segundos antes do próximo ciclo:

• Tempo de operação = 30 segundos

• Tempo total do ciclo = 30 + 90 = 120 segundos

• Ciclo de trabalho = (30 ÷ 120) × 100 = 25%

Nota importante: Os fabricantes normalmente avaliam o ciclo de trabalho à temperatura ambiente (25°C/77°F) e à carga dinâmica nominal máxima do atuador. Temperaturas ambientes mais altas ou cargas mais pesadas reduzirão o ciclo de trabalho efetivo e seguro, portanto, sempre inclua um buffer de segurança para uso no mundo real.

Por que o ciclo de trabalho é importante para todos os projetos

Ignorar as especificações do ciclo de trabalho pode levar a tempos de inatividade dispendiosos, danos ao equipamento e riscos à segurança. Veja por que esse parâmetro merece atenção especial durante o processo de seleção:

1. Evita falha prematura do motor: Ultrapassar o ciclo de trabalho do atuador causa acúmulo excessivo de calor, o que quebra o isolamento do enrolamento do motor e leva à queima permanente.

2. Preserva a cobertura da garantia: A maioria das garantias do atuador não cobre danos causados ​​por excesso do ciclo de trabalho nominal, pois isso é considerado uso impróprio.

3. Garante um desempenho consistente a longo prazo: Operar dentro dos limites do ciclo de trabalho mantém os componentes internos dentro de faixas de temperatura seguras, reduzindo o desgaste nas engrenagens, parafusos de avanço e porcas para uma vida útil mais longa.

4. Reduz os riscos de segurança: Atuadores superaquecidos apresentam riscos de curtos-circuitos, componentes derretidos da carcaça e até mesmo incêndio em casos extremos.

O ciclo de trabalho é uma das várias especificações críticas a serem avaliadas juntamente com a força, o curso e a classificação IP ao selecionar um atuador.

Principais fatores que afetam o ciclo de trabalho do atuador

O ciclo de trabalho nominal de um atuador linear não é um número fixo em todas as condições. Vários fatores do mundo real aumentarão ou diminuirão a janela operacional segura:

1. Carga Aplicada

Cargas mais pesadas consomem mais corrente do motor, gerando mais calor em um ritmo mais rápido. Operar a 100% da carga dinâmica nominal resultará no menor tempo de operação seguro, enquanto operar com uma carga mais baixa (por exemplo, 50% da classificação) reduz a produção de calor e permite um ciclo de trabalho efetivo mais alto.

2. Temperatura ambiente

As altas temperaturas ambientes retardam a dissipação de calor do motor e da carcaça do atuador. Em ambientes quentes ou espaços fechados com fluxo de ar insuficiente, você deve reduzir o ciclo de trabalho para evitar superaquecimento. Por outro lado, condições operacionais mais frias podem prolongar ligeiramente o tempo de funcionamento seguro.

3. Velocidade e relação de transmissão

Atuadores mais rápidos usam taxas de redução de engrenagem mais baixas, o que significa que o motor gira mais rápido por centímetro de percurso, gerando mais calor em menos tempo. Para o mesmo tamanho de motor, um atuador linear de alta velocidade sempre terá uma classificação de ciclo de trabalho mais baixa do que um modelo de alta força e velocidade mais baixa.

4. Gabinete e classificação IP

Atuadores com classificação IP mais alta apresentam caixas hermeticamente fechadas para proteção contra entrada de poeira e água. Embora isso melhore a durabilidade ambiental, também reduz o fluxo de ar e a dissipação de calor do motor interno. Como resultado, os atuadores IP66 totalmente vedados normalmente têm classificações de ciclo de trabalho ligeiramente mais baixas do que os modelos internos ventilados ou levemente vedados.

Mitos e erros comuns do ciclo de trabalho a serem evitados

Mito 1: "Ciclo de trabalho de 100% significa que posso operar o atuador sem parar para sempre."

Uma classificação de serviço contínuo de 100% significa que o atuador pode funcionar repetidamente sem tempo de resfriamento necessário quando operado em sua carga nominal e temperatura ambiente . Isso não significa que a unidade nunca se desgastará – todos os componentes mecânicos sofrem desgaste normal com o tempo. Operar um atuador de serviço contínuo acima de sua carga nominal ainda causará superaquecimento e falha.

Erro 1: Usar atuadores de serviço intermitente para aplicações de uso constante

Os atuadores lineares padrão para consumo e indústria leve são projetados para uso intermitente (normalmente ciclo de trabalho de 10 a 30%). Usá-los para aplicações que exigem operação quase constante — como ajustes de transportadores ou sistemas de posicionamento contínuo — levará a falhas rápidas. Para esses casos de uso, selecione um atuador industrial de serviço contínuo especialmente desenvolvido.

Erro 2: Ignorar o ciclo de trabalho para projetos de “uso raro”

Mesmo que o seu projeto opere apenas ocasionalmente, um único funcionamento prolongado que exceda o tempo máximo de funcionamento contínuo do atuador pode causar acúmulo de calor suficiente para danificar o motor. Sempre verifique o tempo máximo de execução de ciclo único do fabricante, não apenas a porcentagem.

Dicas para maximizar o ciclo de trabalho e prolongar a vida útil do atuador

Você pode melhorar o ciclo de trabalho efetivo e obter maior vida útil do seu atuador linear com estas práticas recomendadas:

1. Tamanho com margem de segurança de carga: Selecione um atuador com uma classificação de carga dinâmica 25-50% maior que a carga real da sua aplicação. Isto reduz o esforço do motor, reduz a produção de calor e permite tempos de funcionamento seguros mais longos.

2. Garanta um fluxo de ar adequado: Monte os atuadores em áreas bem ventiladas sempre que possível. Evite encerrá-los totalmente em espaços apertados e sem ventilação que retêm calor.

3. Opere dentro dos limites de temperatura: Nunca use o atuador fora da faixa nominal de temperatura operacional. Para ambientes de alto calor, reduza a carga e o ciclo de trabalho de acordo.

4. Mantenha o alinhamento adequado: A montagem desalinhada causa emperramento e carga lateral, o que força o motor a trabalhar mais e gera excesso de calor. Alinhe sempre o atuador perfeitamente com a direção de deslocamento da carga.

5. Evite paradas bruscas: Acionar o atuador em uma parada física brusca paralisa o motor, causando um aumento repentino na corrente e no calor. Sempre confie nos interruptores de fim de curso integrados para interromper o deslocamento nas posições finais.

Conclusão

O ciclo de trabalho é uma especificação decisiva que determina se o seu atuador linear fornecerá desempenho confiável e de longo prazo ou falhará prematuramente. Ao compreender como calculá-lo, quais fatores o impactam e como operar dentro de limites seguros, você poderá selecionar o atuador certo para sua aplicação e maximizar sua vida útil.

O alinhamento de montagem adequado também reduz a tensão desnecessária no motor e no parafuso de avanço, diminuindo a produção de calor durante a operação. Para explorar mais conceitos técnicos, exemplos de aplicação reais e dicas de seleção passo a passo para atuadores lineares elétricos, consulte nosso guia completo de atuadores lineares.
