O que é um atuador linear elétrico?
Um atuador linear elétrico é um dispositivo que converte energia elétrica em movimento linear, que é o movimento em uma linha reta. Esses atuadores são usados em várias aplicações em que é necessário controle preciso do movimento linear. Aqui estão os principais componentes e funções de um atuador linear elétrico :
Componentes:
Motor: o atuador normalmente inclui um motor elétrico, que pode ser CA ou CC. O motor é a fonte de energia que impulsiona o atuador.
Transmissão de parafuso: O motor gira um parafuso de cabeceira ou parafuso de bola, que por sua vez move uma porca ao longo do comprimento do parafuso. Isso converte o movimento rotacional do motor em movimento linear.
Habitação: O alojamento inclui o motor e o acionamento do motor, fornecendo proteção e suporte estrutural.
Comutadores de limite: eles são usados para definir os pontos de extremidade do movimento do atuador, garantindo que ele não se estenda ou se retire além do intervalo projetado.
Sistema de controle: Muitos atuadores incluem um sistema de controle interno ou externo para gerenciar a posição, velocidade e força do atuador.
Funções e aplicativos:
Posicionamento preciso: os atuadores lineares elétricos podem controlar com precisão a posição do elemento móvel, que é útil em aplicações que requerem movimento exato.
Automação: Eles são amplamente utilizados em sistemas de automação para tarefas como válvulas de abertura e fechamento, ajustes de peças da máquina ou cargas moventes nos processos de fabricação.

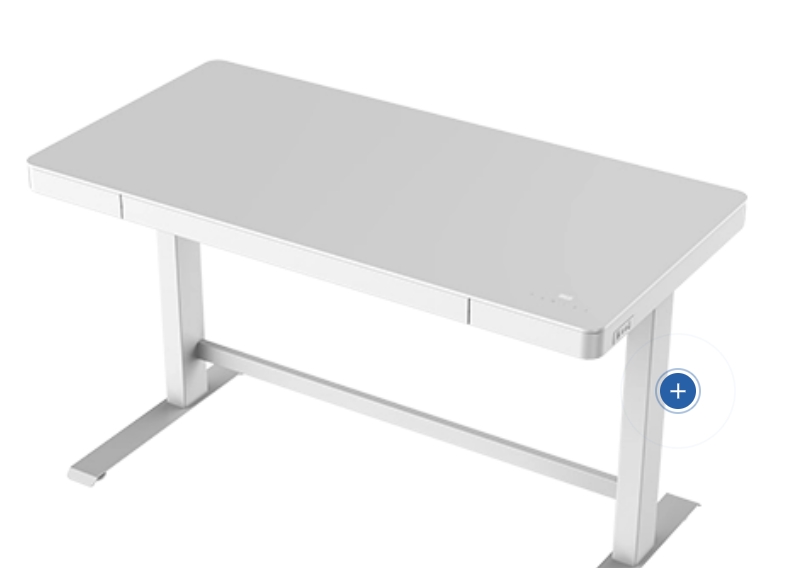

Estações de trabalho ajustáveis: em mesas e estações de trabalho ajustáveis, os atuadores lineares permitem ajustes suaves e precisos de altura.
Dispositivos médicos: usados em camas hospitalares, elevadores de pacientes e outros equipamentos médicos para fornecer movimento suave e controlado.
Robótica: Na robótica, eles fornecem movimento linear para vários braços e ferramentas robóticos.
Painéis solares: usados para ajustar o ângulo dos painéis solares para a exposição ao sol ideal.
Vantagens:
Precisão: eles oferecem alta precisão no controle do movimento linear.
Facilidade de integração: eles são relativamente fáceis de integrar em vários sistemas.
Manutenção: os atuadores lineares elétricos geralmente requerem menos manutenção em comparação com sistemas hidráulicos ou pneumáticos.
Controle: Eles oferecem excelente controle sobre velocidade, posição e força.
Desvantagens:
Capacidade de carga: eles podem ter capacidades de carga mais baixas em comparação com os atuadores hidráulicos.
Velocidade: eles podem operar mais lentamente que os atuadores pneumáticos em algumas aplicações.
No geral, os atuadores lineares elétricos são componentes versáteis e confiáveis usados em uma ampla gama de aplicações industriais, comerciais e residenciais.
Como funcionam os atuadores lineares elétricos?
Se de 24V ou 12V os atuadores lineares elétricos funcionam convertendo o movimento rotacional de um motor elétrico em movimento linear. Aqui está uma explicação passo a passo de como eles operam:
Componentes:
Motor elétrico: fornece o movimento de rotação inicial.
Parafuso de cabeceira ou parafuso da bola: converte o movimento de rotação em movimento linear.
Porca: move -se ao longo do parafuso para gerar deslocamento linear.
Habitação: envolve os componentes para proteção e suporte estrutural.
Comutadores de limite: verifique se o atuador opera dentro de seu intervalo designado.
Sistema de controle: gerencia o movimento do atuador.
Mecanismo de trabalho:
Fonte de alimentação: Quando a energia elétrica é fornecida ao motor, ele começa a girar. A fonte de alimentação pode ser CA ou CC, dependendo do tipo de motor usado no atuador.
Rotação do motor: O motor elétrico gera movimento de rotação, que é transferido para o mecanismo de parafuso. O motor pode ser controlado para girar no sentido horário ou anti -horário, dependendo da direção desejada do movimento.
Mecanismo de parafuso:
O movimento rotacional do motor é transferido para um parafuso de chumbo ou parafuso de bola. O mecanismo de parafuso é um componente crucial que determina a eficiência e a precisão do atuador.
Parafuso de chumbo: Um parafuso de cabeceira usa um eixo roscado e uma porca correspondente. À medida que o parafuso gira, a porca se move linearmente ao longo das roscas.
Parafuso da bola: um parafuso de esfera tem rolamentos de esfera entre o parafuso e a porca, reduzindo o atrito e aumentando a eficiência.
Movimento linear:
A porca, que é conectada à carga ou à parte do sistema que precisa se mover, viaja ao longo do parafuso à medida que gira. Esse movimento converte o movimento rotacional em deslocamento linear.
A direção do movimento linear depende da direção da rotação do parafuso.
Interruptores limitados:
Os interruptores de limite são frequentemente colocados nas duas extremidades do caminho de viagem do atuador. Esses interruptores garantem que o atuador para de se mover quando atinge sua extensão ou retração máxima, impedindo o excesso de trabalho e potencial dano.
Sistema de controle:
O movimento do atuador pode ser controlado com precisão usando um sistema de controle eletrônico. Esse sistema pode incluir sensores de posição, mecanismos de feedback e controladores programáveis para gerenciar velocidade, posição e força.
Feedback e ajuste:
Muitos atuadores avançados incluem sistemas de feedback, como codificadores ou potenciômetros que fornecem dados em tempo real na posição do atuador. Esse feedback permite ajustes precisos e controle preciso.
Energia elétrica: alimenta o motor.
Rotação do motor: converte energia elétrica em movimento rotacional.
Mecanismo de parafuso: transforma o movimento rotacional em movimento linear.
Movimento da porca: move -se linearmente ao longo do parafuso.
Controle e feedback: verifique se a operação precisa e precisa.
Os atuadores lineares elétricos são versáteis e amplamente utilizados em várias aplicações que requerem movimento linear preciso e controlado, como estações de trabalho ajustáveis, sistemas de automação, dispositivos médicos e robótica.
