Como funciona um atuador linear?

O que é um atuador linear e como funciona?

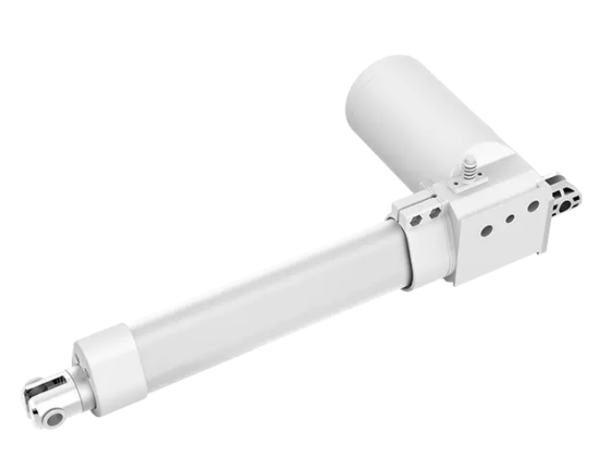

Um atuador linear é um dispositivo que converte o movimento rotacional em movimento linear para executar várias tarefas mecânicas, como levantamento, empurrar, puxar ou ajustar objetos ao longo de um caminho reto. É comumente usado em aplicações onde o movimento linear é necessário e fornece uma solução direta para automatizar vários processos. Um atuador linear é um dispositivo que converte movimento de rotação em movimento linear para executar várias tarefas mecânicas. O mecanismo e a operação de um atuador linear podem variar dependendo do tipo e do design, mas aqui está uma visão geral de como um atuador linear elétrico típico funciona: (esse método é adequado para todos os atuadores lineares de DC, incluindo 12V e 24V.)

Motor: Os atuadores lineares são frequentemente alimentados por motores elétricos e vários tipos de motores podem ser usados, incluindo motores CC, motores de passo ou motores servo. A escolha do motor depende dos requisitos específicos do aplicativo.

Parafuso de cabeceira ou parafuso de esfera: o movimento de rotação do motor é convertido em movimento linear através de um parafuso de chumbo ou mecanismo de parafuso de bola. Este componente traduz o movimento rotativo do motor em um movimento linear ao longo do eixo do parafuso.

Porcas e parafusos: uma porca é montada no parafuso de chumbo e se move ao longo das roscas do parafuso à medida que o parafuso gira. Essa porca está conectada à carga, que pode ser uma plataforma, uma haste ou qualquer outro objeto que precise de movimento linear.

Mecanismo orientador: os atuadores lineares podem incluir mecanismos de orientação para garantir um movimento linear suave e estável. Isso pode incluir rolamentos lineares ou trilhos guia que ajudam a manter o alinhamento das partes móveis.

Gabinete: os componentes do atuador linear são tipicamente fechados em um invólucro protetor. Este gabinete não apenas fornece proteção física aos componentes internos, mas também ajuda a manter um ambiente controlado.

Sistema de controle: o atuador linear é controlado por um sistema externo, que pode variar em complexidade. Atuadores lineares simples podem ser operados com interruptores básicos, enquanto sistemas mais avançados podem envolver controladores ou microcontroladores programáveis. Em alguns casos, os atuadores lineares podem incluir eletrônicos de controle embutidos.

Quando o motor é ativado, ele gira o parafuso de chumbo, fazendo com que a porca se mova ao longo das roscas e aciona a carga conectada linearmente. A direção do movimento linear depende da direção de rotação do motor. Ao controlar a velocidade e a direção do motor, o atuador linear pode executar movimentos lineares precisos e controlados.

Os atuadores lineares encontram aplicações em uma ampla gama de indústrias, incluindo automação de residências, robótica, máquinas industriais, assistência médica e sistemas automotivos, fornecendo uma solução eficiente e confiável para tarefas que requerem movimento linear.
