Na indústria de energia renovável em rápido crescimento, os sistemas de rastreamento solar desempenham um papel crucial na maximização da produção de energia dos painéis fotovoltaicos. Um dos principais componentes por trás desses sistemas é o atuador linear – um dispositivo de movimento compacto, confiável e eficiente que ajuda os painéis solares a acompanhar o movimento do sol ao longo do dia.
Após extensos testes, este artigo explora como os atuadores lineares melhoram o desempenho e a eficiência dos sistemas de rastreamento solar, por que eles são preferidos a outras tecnologias de movimento e como escolher o atuador certo para suas aplicações solares.

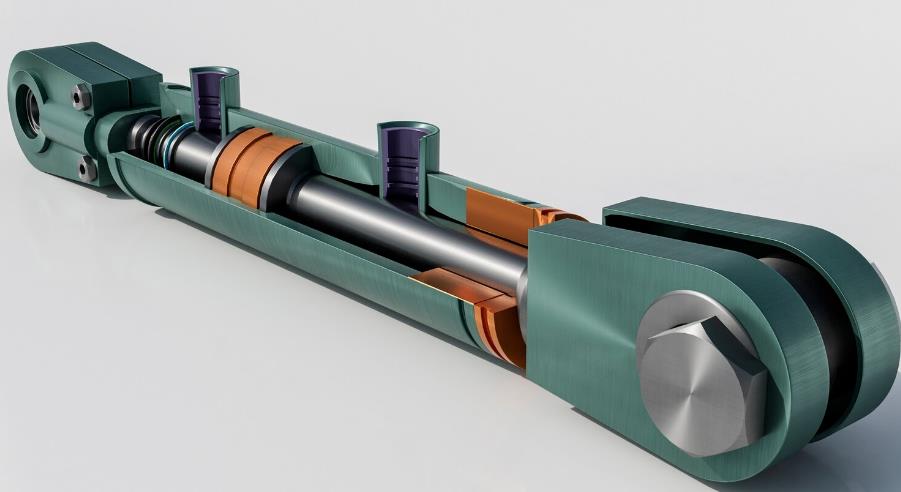

O que é um atuador linear?
Um atuador linear é um dispositivo eletromecânico que converte o movimento rotacional de um motor em movimento linear. Normalmente consiste em um motor, engrenagens ou mecanismo de parafuso e uma haste, permitindo extensão e retração suave e controlável sob diferentes condições de carga. Em aplicações de rastreamento solar, os atuadores lineares movem os painéis solares por meio de suas hastes extensíveis, ajustando automaticamente a inclinação ou rotação de todo o módulo fotovoltaico de acordo com a posição do sol, garantindo a máxima captura da luz solar e melhorando a eficiência da geração de energia.
Esses atuadores podem ser acionados por motores CC, consumindo pouca energia, e muitas vezes são alimentados diretamente pelo mesmo sistema solar. Em alguns sistemas inteligentes, o Arduino ou outros microcontroladores podem trabalhar com sensores para obter controle automatizado, permitindo que os atuadores lineares se movam precisamente de acordo com o ângulo do sol em diferentes horários do dia.
Além disso, os atuadores lineares modernos são compactos, resistentes às intempéries e adequados para uso externo. Eles podem suportar cargas de vento, chuva e exposição aos raios UV, ao mesmo tempo em que operam silenciosamente e exigem pouca manutenção. Isso torna os atuadores lineares componentes essenciais indispensáveis em sistemas de rastreamento solar de eixo único ou eixo duplo de usinas de energia solar residenciais, comerciais e de grande escala.
O papel dos atuadores lineares em sistemas de rastreamento solar
1. Rastreamento solar preciso
Os painéis solares alcançam eficiência máxima quando a luz solar atinge perpendicularmente. No entanto, o ângulo do sol muda ao longo do dia e os ângulos de incidência da manhã e da noite reduzem a produção do módulo fotovoltaico.
O uso de um atuador linear permite que os painéis solares ajustem dinamicamente a inclinação e a orientação, obtendo um rastreamento solar preciso ao longo do dia. Este ajuste automatizado não apenas reduz a perda de energia, mas também aumenta significativamente a produção geral de energia.
Com atuadores lineares de alta precisão, os módulos fotovoltaicos podem ajustar continuamente os ângulos, garantindo que a luz solar atinja a superfície do painel quase perpendicularmente. Dados experimentais mostram que os sistemas que utilizam atuadores lineares solares podem aumentar a produção de energia em 15% a 40% em comparação com instalações de ângulo fixo. Isto não só aumenta a eficiência do painel solar, mas também reduz os custos do sistema, minimizando os painéis redundantes.
2. Rastreamento de eixo único e eixo duplo
Os sistemas de rastreamento solar vêm principalmente em dois tipos, ambos dependendo fortemente de atuadores lineares:
um. Rastreador de eixo único: Este sistema permite que os painéis solares se movam de leste a oeste ao longo do dia. Cada linha de módulos fotovoltaicos é normalmente controlada por um atuador linear, obtendo ajustes de inclinação sincronizados. Os rastreadores de eixo único são simples, econômicos e ideais para aplicações residenciais ou comerciais de pequeno porte.
b. Rastreador de eixo duplo: Ao ajustar de forma síncrona as direções vertical e horizontal, os painéis solares podem seguir com precisão os movimentos solares diários e sazonais. Os sistemas de eixo duplo requerem dois ou mais atuadores lineares sincronizados para garantir que as superfícies dos módulos fotovoltaicos mantenham ângulos de incidência ideais em todos os momentos.
Sejam de eixo único ou de eixo duplo, os atuadores lineares garantem que os sistemas solares operem de forma eficiente sob diversas condições de iluminação. Controlados por Arduino ou outros microcontroladores, esses atuadores permitem operação automatizada e inteligente, mantendo baixo consumo de energia e fácil manutenção.
3. Controle de movimento suave e confiável
Em comparação com sistemas hidráulicos ou pneumáticos, os atuadores lineares elétricos oferecem vantagens distintas no controle de movimento:
um. Movimento suave e preciso: os impulsores podem se mover com precisão de nível micrométrico, garantindo que os painéis solares ajustem os ângulos suavemente, sem perdas causadas por vibração ou inércia.
b. Baixos custos de manutenção: Não são necessários sistemas de óleo hidráulico ou ar comprimido, reduzindo a complexidade de manutenção e as despesas a longo prazo.
c. Baixo consumo de energia: os atuadores acionados por CC consomem energia mínima e podem ser alimentados diretamente por painéis solares.
d. Sem risco de vazamento de fluido: Adequado para operação externa de longo prazo, especialmente em fazendas solares remotas ou sistemas fora da rede.
Além disso, os atuadores lineares modernos são compactos, resistentes às intempéries e normalmente classificados como IP65/IP67, resistindo à poeira, chuva e exposição UV. Essa confiabilidade os torna essenciais em sistemas de rastreamento solar residenciais, comerciais e de grande escala. Ao usar atuadores lineares de alto desempenho, os projetistas de sistemas podem garantir a operação estável do módulo fotovoltaico, prolongar a vida útil do equipamento e melhorar o ROI de projetos solares, alcançando geração de energia de baixo custo e alta eficiência.
Vantagens dos Atuadores Lineares em Sistemas Solares
Nas aplicações solares modernas, os atuadores lineares servem como componente central de movimento, proporcionando posicionamento preciso e geração eficiente de energia para painéis solares. Seja em sistemas de rastreamento solar de eixo único ou de eixo duplo, eles estabilizam os ângulos dos módulos fotovoltaicos, permitindo o ajuste automatizado durante todo o dia. Esta tecnologia confiável de movimento linear não apenas melhora a eficiência da geração de energia em tempo real, mas também fortalece a confiabilidade e a sustentabilidade a longo prazo. A seguir, detalhamos as vantagens dos atuadores lineares em cinco aspectos: alta precisão, eficiência energética, resistência às intempéries, baixa manutenção e escalabilidade.
1. Alta precisão
Atuadores lineares podem atingir posicionamento em nível micrométrico para painéis solares. Em sistemas de rastreamento solar de eixo único ou duplo, isso garante que os módulos fotovoltaicos fiquem voltados para o sol durante todo o dia. O controle de alta precisão melhora significativamente a eficiência da geração de energia e reduz a perda de energia causada por ângulos de incidência incorretos, otimizando o desempenho geral da energia fotovoltaica.
2. Eficiência energética
Os atuadores lineares modernos são normalmente acionados por motores CC de baixa potência, alimentados diretamente por painéis solares, sem entrada extra de energia. Seu design de baixo consumo economiza energia e garante uma operação estável a longo prazo. Quando combinados com sistemas de controle inteligentes, os atuadores lineares respondem eficientemente aos comandos de ajuste, permitindo o rastreamento automatizado do sol durante todo o dia e maximizando a utilização geral de energia.
3. Resistência às intempéries
Os atuadores lineares apresentam proteção IP65/IP67, resistindo à chuva, poeira e exposição UV, garantindo uma operação estável e suave em ambientes externos. Essa durabilidade os torna adequados para fazendas solares residenciais, comerciais ou de grande escala. Mesmo em condições adversas, os atuadores lineares operam de forma confiável, garantindo a segurança do sistema a longo prazo.
4. Baixos custos de manutenção
Os atuadores lineares não necessitam de óleo hidráulico ou ar comprimido, reduzindo a manutenção e simplificando o uso. Mesmo em sistemas solares remotos ou fora da rede, os atuadores lineares solares são fáceis de manter, reduzindo os custos operacionais e de mão de obra. Seu design simples reduz as taxas de falhas, aumentando a confiabilidade e a vida útil.
5. Escalabilidade
Os atuadores lineares são aplicáveis a pequenos telhados residenciais e grandes parques solares. Vários atuadores podem ser combinados para expansão flexível e gerenciamento automatizado. Essa escalabilidade garante que os sistemas possam ser personalizados e atualizados, mantendo ao mesmo tempo a alta eficiência dos módulos fotovoltaicos durante a operação durante todo o dia.
Como os atuadores lineares melhoram a eficiência geral？
Os atuadores lineares mantêm o ângulo ideal entre a luz solar e a superfície do painel solar, minimizando a perda de energia devido a ângulos de incidência ruins. Em sistemas de rastreamento solar de alta eficiência, cada atuador é calibrado com precisão e funciona com sensores e controladores para ajustar automaticamente as posições fotovoltaicas ao longo do dia, garantindo a exposição ideal à luz solar.
Os sistemas acionados por atuadores lineares de alto desempenho podem aumentar a produção geral de energia em até 40% ao ano, ao mesmo tempo que reduzem o número de painéis solares necessários para a mesma produção, reduzindo os custos iniciais do sistema. A operação de alta eficiência e a baixa manutenção melhoram significativamente o ROI.
Atuadores lineares modernos combinados com sistemas de controle inteligentes fornecem ajustes automatizados e cronometrados e monitoramento remoto, melhorando ainda mais a eficiência, a confiabilidade e a sustentabilidade do sistema a longo prazo. Com layout e controle adequados, os atuadores lineares são componentes indispensáveis nas aplicações solares modernas.
Como escolher o atuador linear correto para aplicações solares？
Selecionar o atuador linear correto é fundamental ao projetar e implantar sistemas de rastreamento solar. O atuador certo garante que os painéis solares se ajustem com precisão sob diversas condições de luz, mantendo ao mesmo tempo uma operação estável a longo prazo e uma geração de energia eficiente. Os principais fatores incluem:
1. Capacidade de carga
A capacidade de carga de um atuador linear determina quanto peso dos painéis solares e carga eólica ele pode suportar. Em grandes projetos fotovoltaicos, cada fileira de painéis solares pode suportar de 500 a 1.000 kg e suportar velocidades de vento de 30 a 40 m/s. A escolha de um atuador com capacidade de carga 20 a 30% maior do que os requisitos reais garante uma operação estável a longo prazo e prolonga a vida útil. Por exemplo, o atuador linear JIECANG JC35SA5 foi projetado para ambientes industriais e externos com alta capacidade de carga. Ele fornece capacidade de carga estática de até 65.000 N, adequada para aplicações pesadas.
2. Comprimento do curso
O comprimento do curso determina a amplitude de movimento do atuador, afetando o ajuste de inclinação dos painéis solares. Normalmente, recomenda-se um comprimento de curso de 300 a 600 mm para garantir que os rastreadores de eixo único ou de eixo duplo possam se ajustar ao ângulo de incidência ideal ao longo do dia e ao longo das estações, maximizando a captura da luz solar e a geração de energia. Um curso insuficiente pode limitar os ângulos de rastreamento e reduzir o desempenho geral do sistema. Por exemplo, o atuador linear JIECANG JC35L35 foi projetado para automação industrial e aplicações de alta carga, com comprimentos de curso de 50 a 250 mm, ajustáveis a cada 4 mm, atendendo a diversas necessidades de aplicação.
3.Velocidade
Embora os sistemas de rastreamento solar não exijam velocidade muito alta, a estabilidade e a precisão são críticas. Uma velocidade recomendada do atuador de 5–15 mm/s garante um ajuste suave dos painéis solares, evitando tensão excessiva em suportes ou estruturas. O controle preciso da velocidade permite que os atuadores façam centenas de microajustes diariamente, garantindo a captura ideal da luz solar.

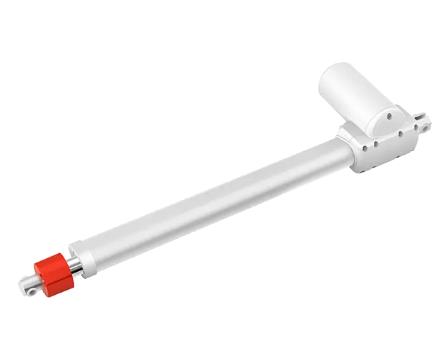

Por exemplo, o atuador linear JC35L28 tem uma velocidade máxima de 4–10 mm/s, apresentando bom desempenho para aplicações que exigem resposta rápida e bom desempenho para aplicações que exigem resposta rápida.
4.Nível de proteção
Os sistemas solares são geralmente instalados ao ar livre, portanto os atuadores lineares devem ter uma boa proteção. Pelo menos IP65 é recomendado para resistência à poeira, chuva e UV. Para grandes arrays expostos a condições climáticas adversas, IP66 ou IP67 são mais adequados. A alta proteção garante uma operação confiável em vários climas, reduz a manutenção e prolonga a vida útil do equipamento. Por exemplo, o JC35FA20A foi projetado para automação externa e industrial, oferecendo excelente proteção. Sua classificação IP66 evita a entrada de poeira e resiste a fortes fluxos de água, garantindo uma operação estável a longo prazo.
5. Tensão operacional
A compatibilidade de tensão é outro fator chave. 12VDC ou 24VDC é o padrão mais comum e é compatível com a maioria dos painéis solares. A tensão correspondente permite que os atuadores sejam alimentados diretamente por painéis solares, reduzindo o consumo extra de energia, garantindo operação com baixo consumo de energia e mantendo um desempenho estável a longo prazo. Por exemplo, o atuador linear JC35W8 opera a 12 VCC, tornando-o compatível com a maioria dos painéis solares sem conversão adicional de energia.
Considerando cuidadosamente a capacidade de carga, comprimento do curso, velocidade, nível de proteção e tensão operacional, os projetistas de sistemas podem selecionar o atuador linear mais adequado para projetos solares residenciais, comerciais ou de grande escala. A seleção adequada garante que os sistemas de rastreamento solar operem de forma eficiente, confiável e sustentável, melhorando a geração de energia e, ao mesmo tempo, reduzindo significativamente os custos de manutenção e garantindo uma operação estável a longo prazo.
Atuadores lineares específicos para energia solar JIECANG
Como líder global em tecnologia de movimento linear, a JIECANG fornece atuadores lineares de alto desempenho, duráveis e confiáveis, amplamente utilizados em sistemas de rastreamento solar e automação externa. Dois modelos excepcionais — JC35SA15 e JC35SA16 — combinam alta capacidade de carga, controle de movimento preciso e excelente proteção, adequados para parques solares residenciais e comerciais de grande porte.

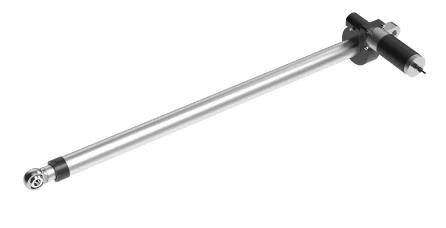

Atuador Linear JIECANG JC35SA15
O JC35SA15 foi projetado para aplicações de rastreamento solar e automação externa, oferecendo carga dinâmica de até 30 kN e carga estática de curso completo de 40 kN, suportando grandes conjuntos de painéis solares sob vento e cargas pesadas. O curso varia de 700 a 1130 mm para rastreamento de eixo único ou duplo. Equipado com chaves fim de curso e velocidade de 0,5 mm/s, garante ajustes suaves e precisos, adequados para todas as escalas de sistemas de rastreamento solar.

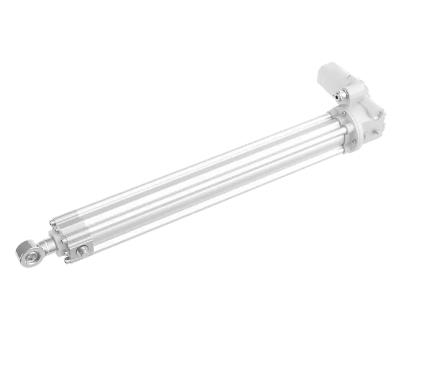

Atuador Linear JIECANG JC35SA16
JC35SA16 é um atuador linear de alto desempenho para rastreador solar e automação externa. A carga dinâmica máxima é de 14,7 kN, curso de 123–456 mm, velocidade de 0,5 mm/s e classificação IP66 para confiabilidade externa. Suporta instalação fixa e ajustável, garantindo que os módulos fotovoltaicos fiquem voltados para o sol em ângulos ideais, melhorando a eficiência e o ROI.
Conclusão
Os atuadores lineares são componentes essenciais dos modernos sistemas de rastreamento solar, permitindo o ajuste dinâmico dos painéis solares para maximizar a captura da luz solar e a eficiência fotovoltaica. O uso de JIECANG JC35SA15 e JC35SA16 de alta qualidade garante ângulos de inclinação ideais ao longo do dia, reduz a perda de energia e permite controle de movimento suave e preciso.
Esses atuadores oferecem alta capacidade de carga, resistência às intempéries, baixa manutenção e longa vida útil, reduzindo os custos operacionais e aumentando o ROI. Para projetistas que planejam ou atualizam projetos de rastreamento solar, a escolha dos atuadores lineares JIECANG garante precisão, confiabilidade e sustentabilidade, tornando os sistemas solares mais inteligentes, mais eficientes e estáveis sob diversas condições ambientais.
Perguntas frequentes sobre o atuador linear solar
1. Como alimentar um atuador linear solar?
Use energia DC compatível com o sistema solar, por exemplo, 12VDC ou 24VDC. Conecte diretamente à saída do painel solar. Para controle Arduino, inclua proteção de corrente. Os atuadores lineares consomem pouca energia e podem ser alimentados diretamente por energia solar. Escolha atuadores com classificação IP65+ para confiabilidade externa.
2. O que fazer se um atuador linear parar de funcionar?
Verifique a fonte de alimentação (12VDC/24VDC), fiação, painel solar e sistema de controle. Se o Arduino for controlado, verifique a lógica do programa. Pode ocorrer bloqueio mecânico ou resistência excessiva da haste; ajuste manualmente ou siga as instruções de redefinição do fabricante. Mantenha os atuadores limpos e lubrifique levemente se necessário.
3. Possíveis razões para um atuador linear não se mover
Sobrecarga, carga de vento, peso, sinais de controle atrasados ou interrompidos, fatores ambientais como poeira, umidade, frio ou UV, ou problemas de desgaste mecânico/lubrificação. Abordar essas questões durante o projeto e a instalação garante uma operação estável e confiabilidade e eficiência do sistema.
