O que é um atuador linear?
Um atuador linear é um dispositivo mecânico que converte energia elétrica, hidráulica ou pneumática em movimento linear. Simplificando, sua função é “empurrar ou puxar” um objeto, fazendo com que ele se mova ao longo de uma linha reta, em vez de girar.
É comumente usado em casas inteligentes, equipamentos mecânicos, dispositivos médicos e automação industrial, e é um componente central que funciona silenciosamente em muitos dispositivos modernos.
Análise do Princípio de Funcionamento de Atuadores Lineares
Como funcionam os atuadores lineares? (Tomando um tipo elétrico como exemplo)
Um atuador linear elétrico normalmente consiste em um motor, um redutor, um parafuso de avanço e um controle deslizante/haste.
Processo de operação: O motor é ligado e gira. O redutor então diminui a velocidade e aumenta o torque. Neste ponto, o parafuso de avanço começa a girar e o controle deslizante ou haste começa a se mover linearmente ao longo do trilho guia, completando ações como empurrar, puxar, levantar e abaixar.
Suas ações podem alcançar: alta precisão de posicionamento; suporte para controle inteligente: como automação por meio de um aplicativo, controle remoto ou modos de cena.
Tipos comuns de atuadores lineares
1. Atuador Linear Elétrico: O tipo mais comum, usando um motor para acionar um parafuso de avanço ou engrenagem para obter movimento linear.
Vantagens: Baixo ruído, controle preciso, baixa manutenção, suporta controle inteligente.
Aplicações: Casas inteligentes, equipamentos médicos, automação industrial, etc.
2. Atuador Linear Pneumático: Usa ar comprimido para acionar um pistão.
Vantagens: Alta velocidade, estrutura simples, baixo custo.
Aplicações: Linhas de produção automatizadas, luminárias, equipamentos industriais leves.

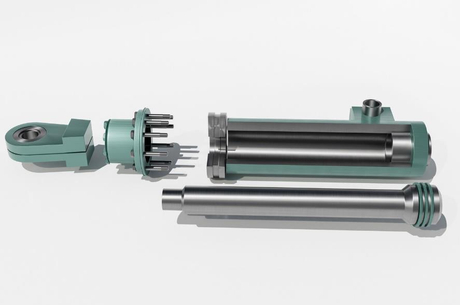

3. Atuador Linear Hidráulico: Utiliza óleo hidráulico para acionar um pistão, possuindo força poderosa.
Vantagens: Alto impulso, adequado para cargas pesadas.
Aplicações: Máquinas de construção, equipamentos pesados, plataformas elevatórias.
Sistema de Atuador Linear VS Atuador Linear
| Atuador linear | Sistema de Atuador Linear |
Como mostrado na figura |  |  |
Definição | Dispositivo único que fornece movimento linear
| Um sistema completo que consiste em múltiplos atuadores e sistemas de controle. |
Função | Conclui uma única tarefa push-pull
| Suporta controle e feedback complexos, normalmente envolvendo a operação coordenada de vários atuadores. |
Componentes | Motor, parafuso/engrenagem, haste, etc. | Atuadores, fontes de alimentação, controladores, sensores, etc. |
Escopo de aplicação | Tarefas de controle simples, como levantar portas, cortinas, etc. | Sistemas que exigem controle coordenado e preciso de múltiplos atuadores, como linhas de produção automatizadas e robôs. |
Complexidade | Estrutura relativamente simples | Estrutura complexa, envolvendo a coordenação de múltiplos subsistemas |
Como escolher um atuador linear adequado?
Existem três tipos principais de atuadores: atuadores pneumáticos (usando ar comprimido), atuadores hidráulicos (usando óleo pressurizado) e atuadores elétricos. Para ajudá-lo a escolher o atuador certo, recomendamos considerar vários fatores. (Tomando atuadores lineares elétricos como exemplo)
Os atuadores elétricos, com suas vantagens de alta precisão, respeito ao meio ambiente e baixos custos de manutenção, são adequados para diversas áreas, como residência, indústria, medicina e agricultura. Eles fornecem controle de movimento estável e confiável, reduzem a intervenção manual e melhoram a eficiência e a segurança. Com o aumento da automação, os cenários de aplicação de atuadores elétricos se tornarão cada vez mais difundidos, tornando-se uma parte indispensável dos futuros sistemas inteligentes.
1. Alta precisão e controlabilidade
Os atuadores elétricos alcançam movimento linear de alta precisão e controle preciso ajustando com precisão a posição e a velocidade por meio de um motor e sistema de controle. Em comparação com os atuadores hidráulicos ou pneumáticos tradicionais, os atuadores elétricos oferecem melhor precisão e controlabilidade, tornando-os adequados para aplicações que exigem operação precisa.
2. Economia de energia e proteção ambiental
Os atuadores elétricos são acionados por eletricidade, evitando o problema de vazamento de óleo nos sistemas hidráulicos e reduzindo a poluição ambiental. Além disso, os atuadores elétricos possuem alta eficiência de trabalho e podem ajustar automaticamente a potência de acordo com a carga, melhorando ainda mais a eficiência energética. 3. Fácil instalação e baixa manutenção
Comparados aos atuadores hidráulicos e pneumáticos, os atuadores elétricos possuem uma estrutura mais simples, facilitando a instalação e o comissionamento. Além disso, os atuadores elétricos requerem manutenção menos frequente. Por exemplo, os sistemas hidráulicos exigem trocas regulares de óleo e os sistemas pneumáticos exigem inspeção do fornecimento de ar e da tubulação. Os atuadores elétricos têm requisitos de manutenção significativamente mais baixos.
4. Alta eficiência e repetibilidade
Os atuadores elétricos podem fornecer velocidade de movimento e capacidade de carga constantes, garantindo repetibilidade e consistência em cada operação. Isto é crucial para cenários industriais e de automação que exigem operação de alta precisão.
Em relação aos atuadores lineares JIECANG
A JIECANG oferece uma ampla gama de atuadores lineares elétricos projetados para atender às diversas necessidades de diversos setores. Alguns dos atuadores lineares elétricos da linha de produtos da JIECANG incluem:

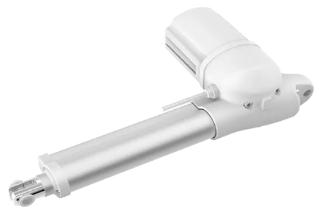

O atuador linear JC35L82 é um atuador linear compacto e de baixo ruído projetado especificamente para aplicações domésticas inteligentes, oferecendo maior flexibilidade para soluções domésticas integradas. É ideal para uma variedade de aplicações, incluindo poltronas reclináveis inteligentes, cadeiras de home theater, cadeiras de massagem e cadeiras para banho de pés.

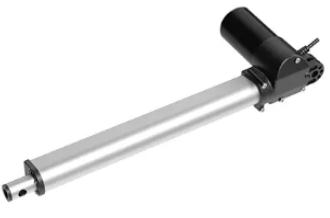

O atuador linear JC35D4 é amplamente utilizado em camas de enfermagem, camas hospitalares, mesas cirúrgicas e camas de cuidados domiciliares, graças à sua durabilidade e ampla gama de especificações. Este produto apresenta uma construção robusta, impulso de até 6.000 N e atende à classificação à prova d'água IP54 exigida para aplicações médicas.

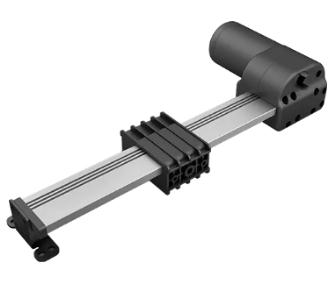

O JC35L é um atuador montado em trilho cuja porca desliza ao longo de um perfil de alumínio. Possui alta capacidade de carga e é amplamente utilizado em sofás, cadeiras de massagem e dispositivos de elevação de televisão. O JC35L está disponível nas seguintes especificações: JC35L-4000N, JC35L-3000N, JC35L-2000N, JC35L-1500N, JC35L-1000N e JC35L-750N.

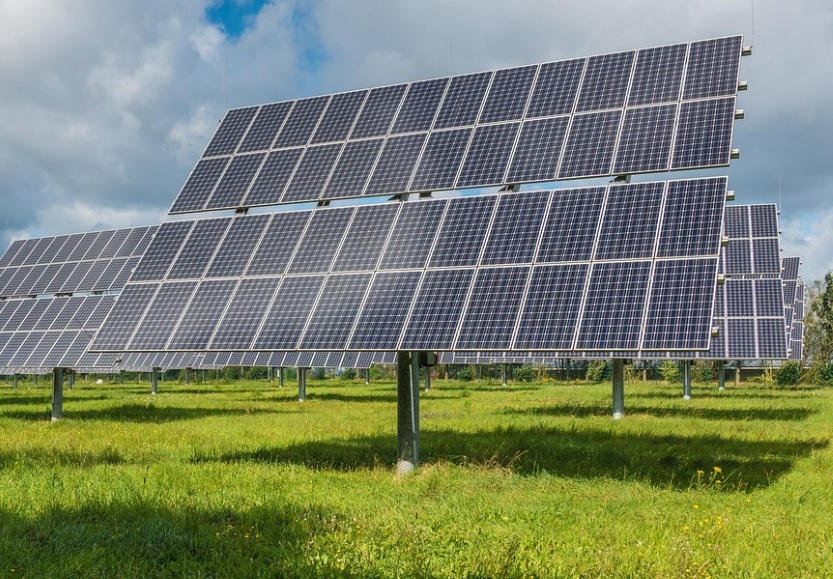

O Atuador Linear Solar JC35SA1 foi projetado para aplicações fotovoltaicas, alimentando painéis solares para rastrear a luz solar e maximizar a utilização da energia solar. Em aplicações solares fotovoltaicas, a otimização da eficiência energética é crucial para concretizar plenamente o potencial da energia solar.
CONCLUSÃO
Os atuadores lineares, com sua alta precisão, eficiência energética e baixa manutenção, tornaram-se componentes cruciais para a automação em vários setores. Eles melhoram efetivamente a eficiência do sistema, reduzem a intervenção manual e são amplamente adaptáveis a diversos ambientes de trabalho. Com o desenvolvimento contínuo de tecnologias inteligentes, os cenários de aplicação e funções dos atuadores lineares continuarão a se expandir, tornando-os uma das principais tecnologias nos sistemas de automação modernos. Escolher o atuador linear correto é crucial para a estabilidade e o desempenho do sistema.
Perguntas frequentes sobre atuadores lineares
1.Qual é a diferença entre atuadores lineares e atuadores rotativos?
Os atuadores lineares completam tarefas por meio de movimento linear, enquanto os atuadores rotativos são acionados por movimentos rotacionais. Os atuadores lineares são adequados para cenários que exigem empurrar e puxar linearmente, como levantar, empurrar e fixar; atuadores rotativos são usados em aplicações que exigem movimentos rotacionais, como juntas de robôs e comutação de válvulas.
2. Como escolher o atuador linear correto?
Ao selecionar um atuador linear, os seguintes fatores precisam ser considerados:
Capacidade de carga: Certifique-se de que a força de impulso ou tração do atuador atenda aos requisitos de carga.
Comprimento do curso: Selecione uma faixa de curso apropriada com base nas necessidades reais.
Velocidade: Selecione a velocidade apropriada com base nos requisitos da aplicação. Impulso e velocidade geralmente estão inter-relacionados.
Ambiente operacional: Selecione a classificação de proteção apropriada (classificação IP) com base no ambiente operacional (por exemplo, umidade, temperatura, poeira).
Método de controle: Selecione o método de controle apropriado com base no cenário da aplicação, como controle de interruptor, controle remoto ou controle inteligente.
3. Um atuador linear requer manutenção?
Os atuadores lineares elétricos geralmente não requerem muita manutenção; verificações ocasionais do motor e da lubrificação do parafuso de avanço são suficientes. Os atuadores hidráulicos e pneumáticos exigem verificações regulares do suprimento de óleo ou ar e prevenção de vazamentos. A inspeção e limpeza regulares podem prolongar a vida útil do atuador e reduzir o mau funcionamento.
