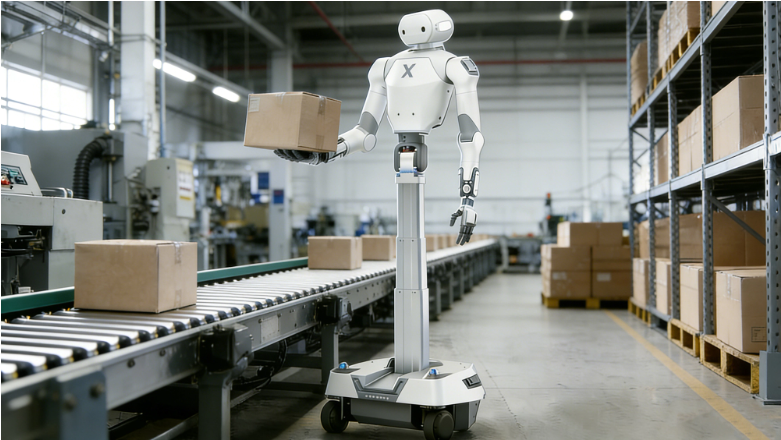

Coluna de elevação robótica JCLCTN-3: revisão técnica e guia de integração

Número Browse:0 Autor:JIECANG Co., Ltd. Publicar Time: 2026-01-31 Origem:https://www.jiecang.com/

Inquérito

Coluna de elevação robótica JCLCTN-3: revisão técnica e guia de integração

Principais conclusões

Alta estabilidade: suporta momento de flexão dinâmico de 200Nm (300Nm estático) para evitar oscilações.

Design compacto: perfil de 120 mm x 120 mm integrado com driver interno.

Desempenho: Velocidade máxima 60 mm/s ; Carga dinâmica máxima 800N.

Controle Inteligente: Suporta EtherCAT e RS-485 para colaboração de robôs em tempo real.

Durabilidade: Opera em temperaturas de -10°C a 55°C.

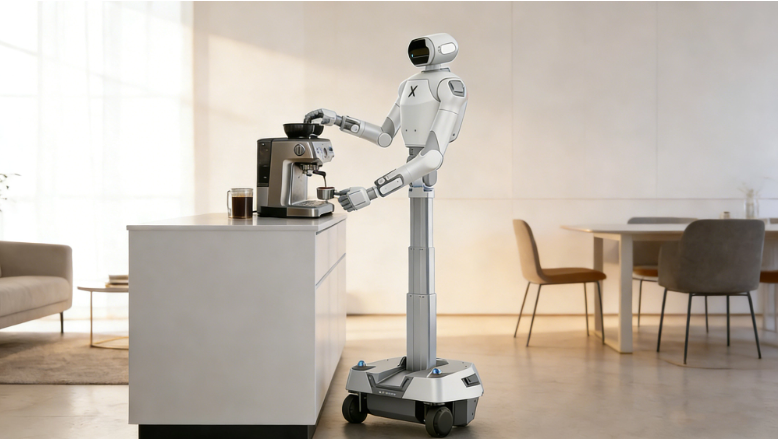

A “espinha dorsal” dos robôs móveis: análise de estabilidade

No projeto de Robôs Móveis Autônomos (AMRs), o sistema de elevação determina o alcance operacional e a estabilidade do robô. Não se trata apenas de levantar; trata-se de manter a carga útil estável durante o movimento.

O JIECANG JCLCTN-3 foi projetado para resolver o desafio crítico de “Estabilidade de Carga Lateral” . Ao contrário dos atuadores padrão, ele é construído para resistir às forças laterais geradas quando um robô acelera ou para.

Momento de flexão dinâmico: 200 Nm
Momento de flexão estático: 300 Nm
Impacto de engenharia: Essa alta capacidade de momento fletor garante que os módulos montados na parte superior, como braços robóticos colaborativos (cobot) ou conjuntos de sensores de precisão, permaneçam estáveis sem oscilação, mesmo quando o AMR navega em pisos irregulares da fábrica.

Dimensões e Integração Compacta

A eficiência de espaço é vital para o projeto do chassi do robô. Cada milímetro conta ao instalar baterias, LiDAR e unidades de computação. O JCLCTN-3 apresenta uma estrutura altamente integrada para maximizar o espaço disponível.

Tamanho/formas personalizadas disponíveis
Integração do Drive: Motor e controlador integrados (não é necessária caixa de controle externa).

Ao integrar o sistema de acionamento dentro da coluna, o JCLCTN-3 reduz a complexidade da fiação e permite um design de robô mais limpo e compacto.

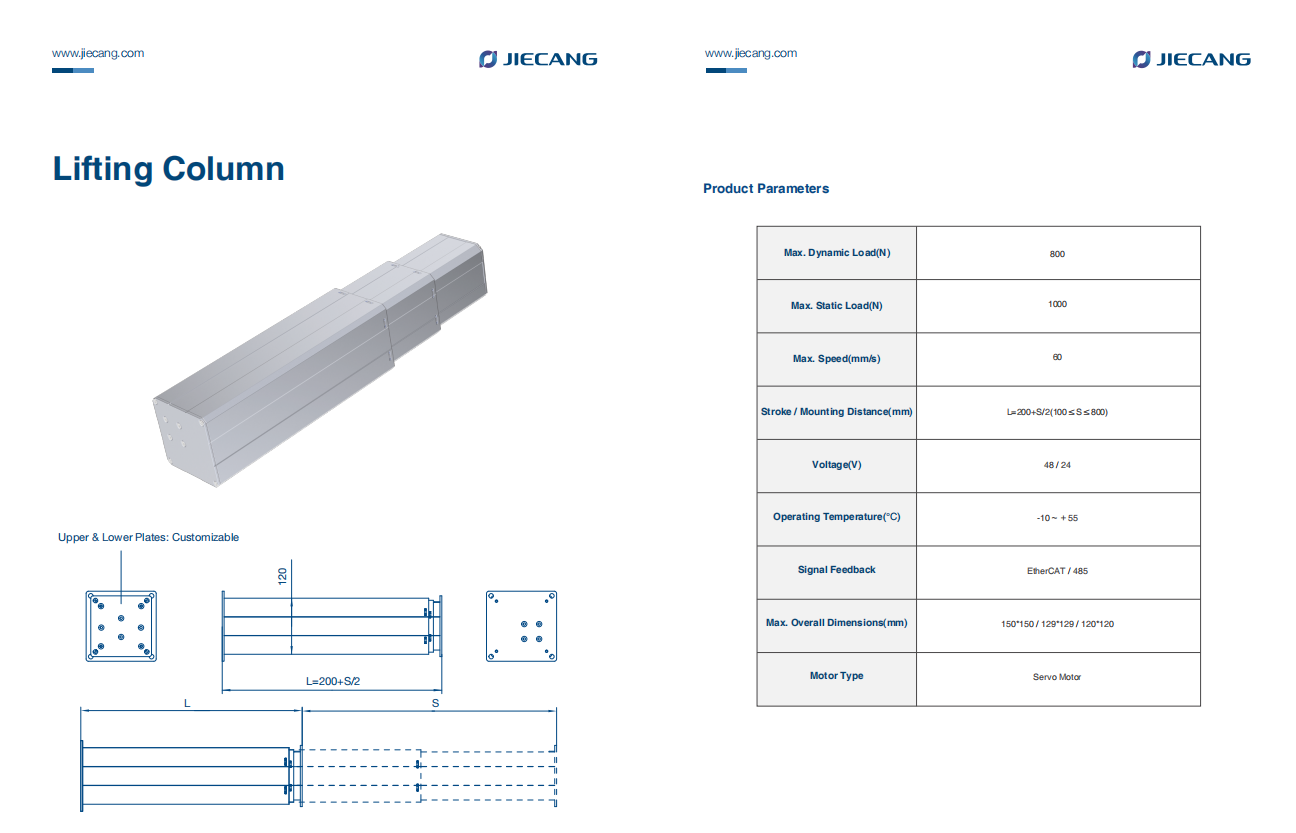

Dados de especificações técnicas

Abaixo estão as métricas de desempenho verificadas para o JCLCTN-3 , projetado para padrões de automação industrial.

Conectividade Inteligente e Durabilidade

O JCLCTN-3 foi projetado para interagir perfeitamente com o “cérebro” do robô (sistema operacional do robô).

Controle em tempo real: Através de EtherCAT ou RS-485 , a coluna fornece feedback em tempo real sobre posição e status, permitindo controle de circuito fechado para tarefas complexas e sincronizadas.
Adaptabilidade a qualquer clima: Com uma ampla faixa de temperatura de trabalho de -10°C a 55°C , a coluna é adequada para diversos ambientes, desde logística de cadeia de frio até robôs de patrulha externa.
