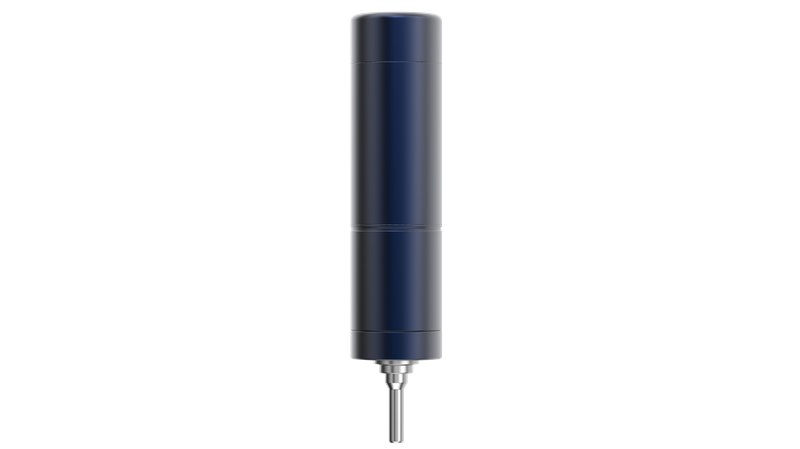

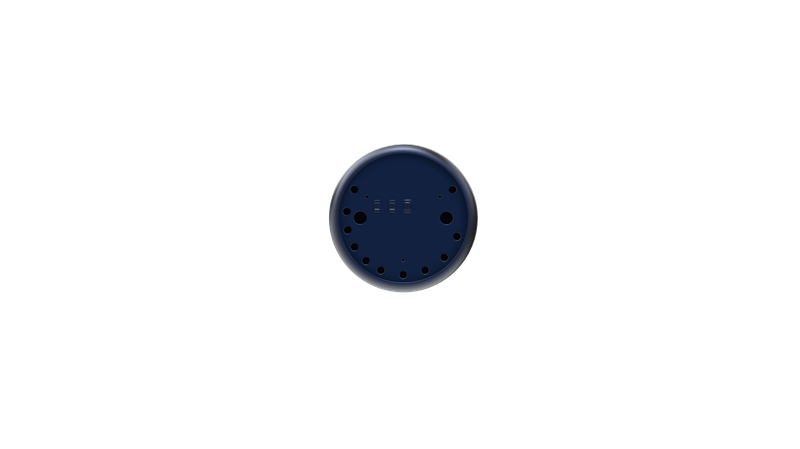

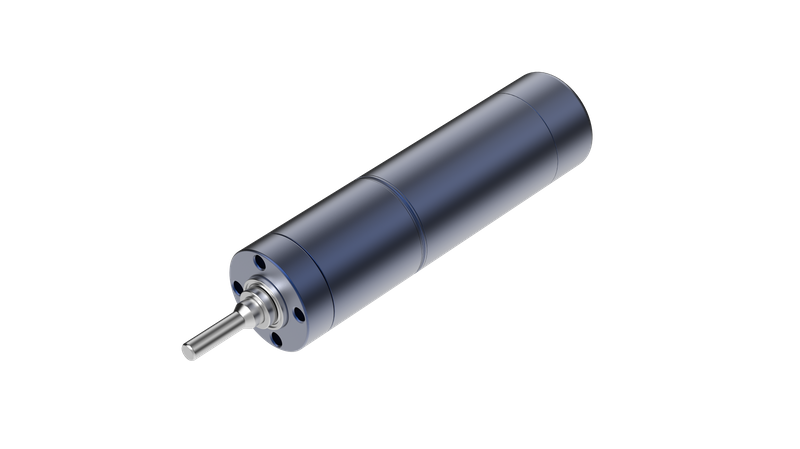

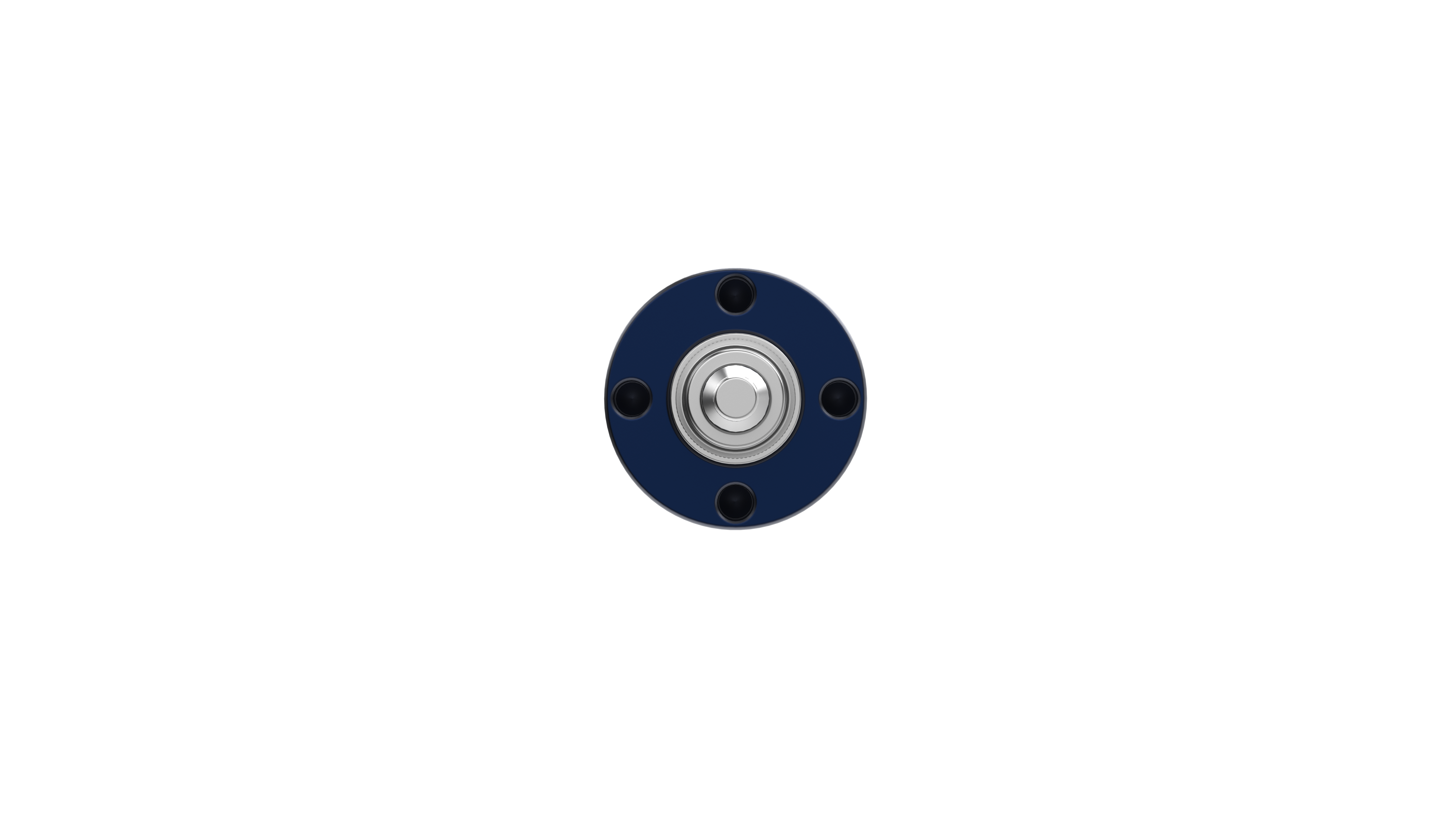

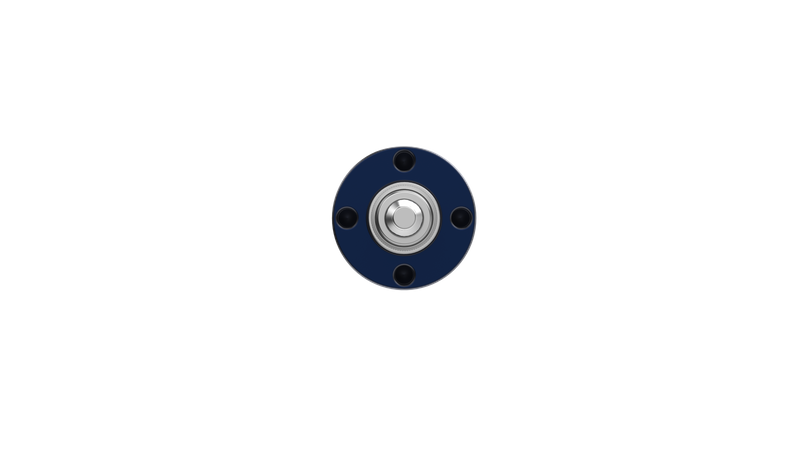

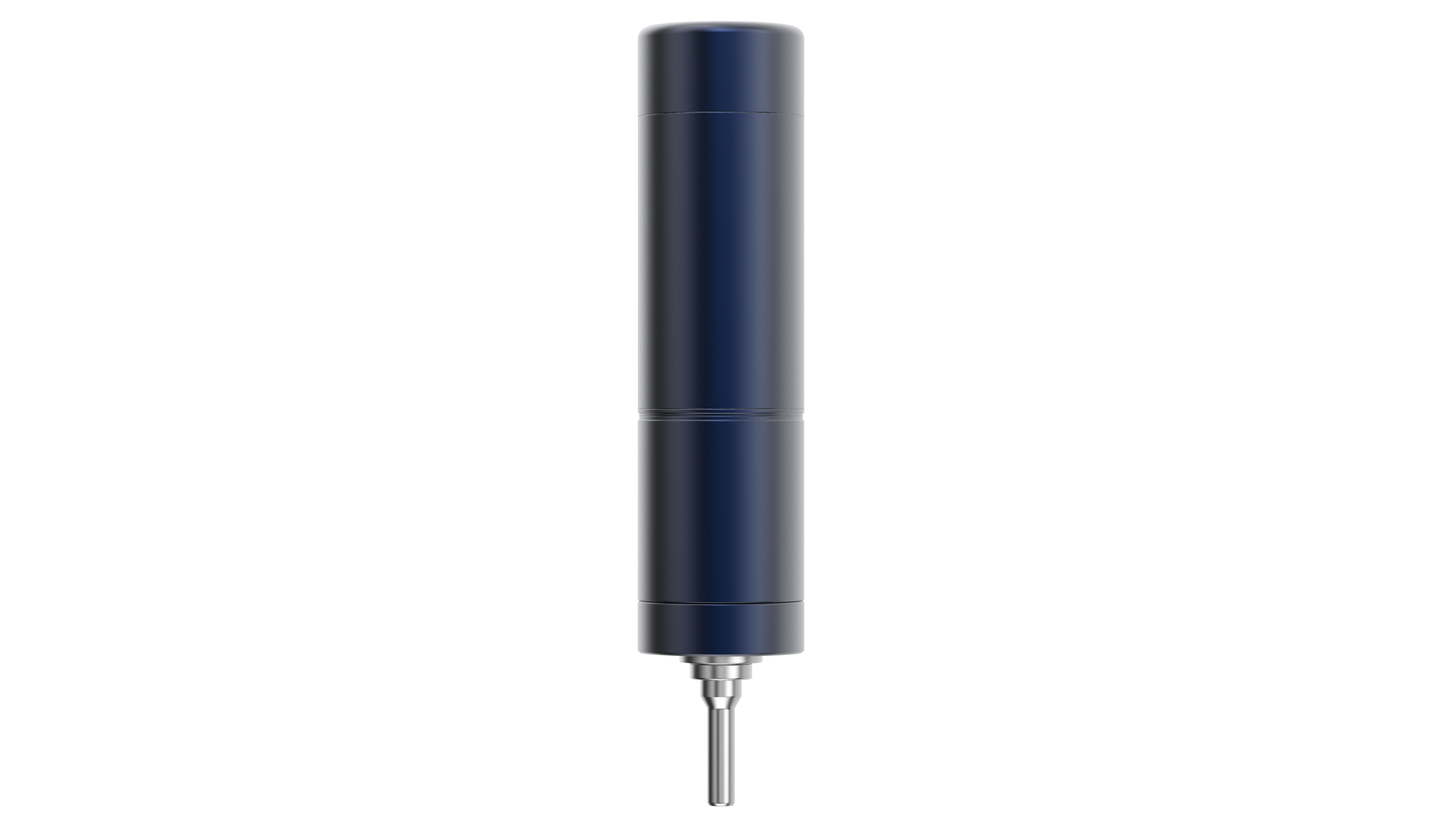

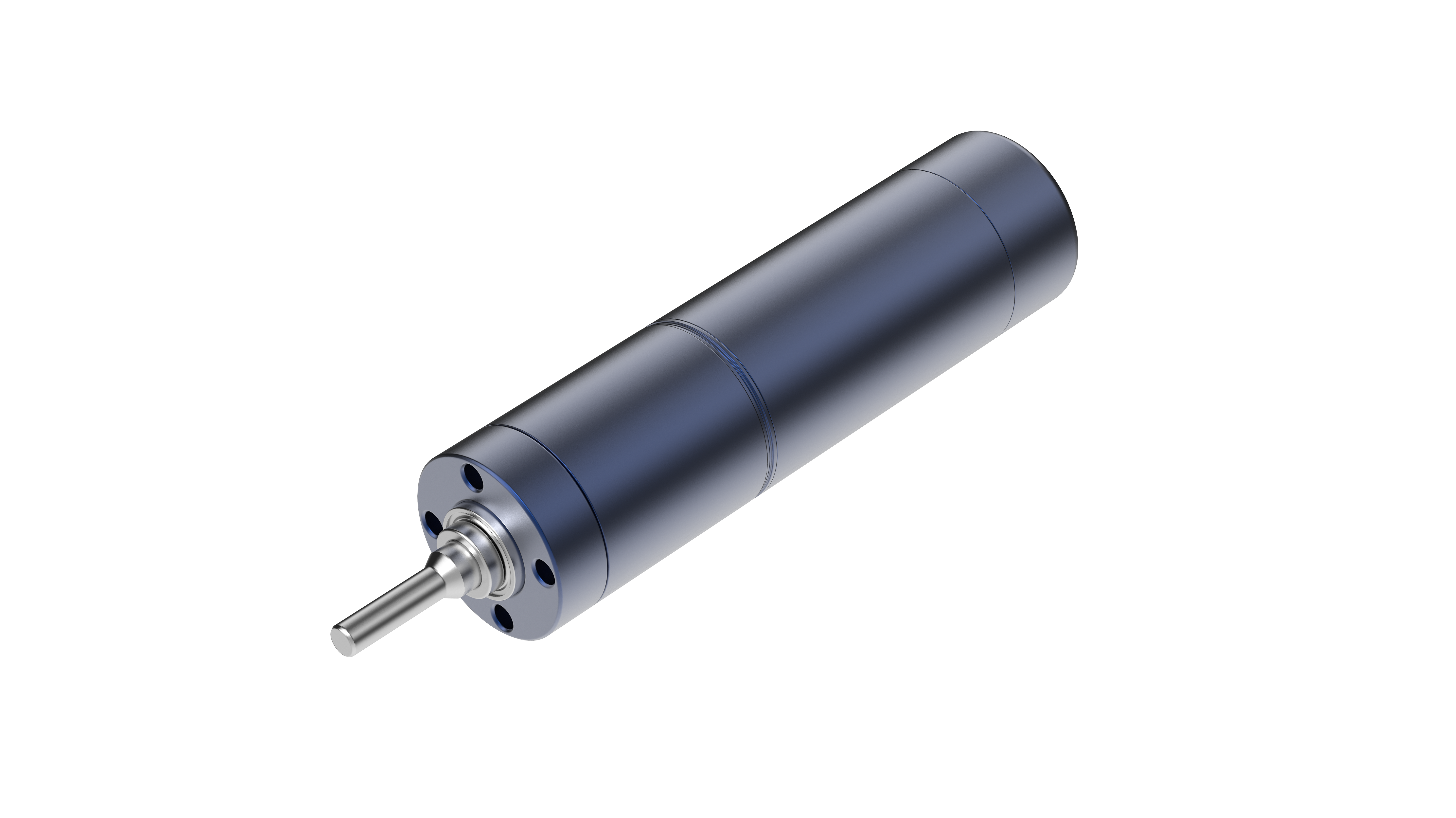

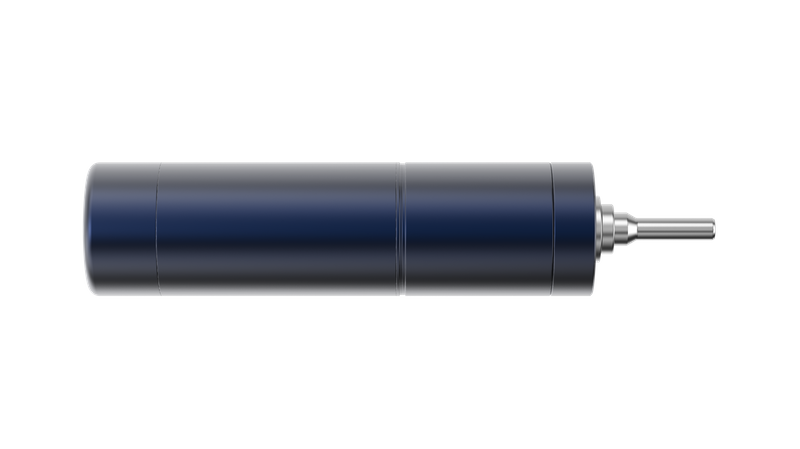

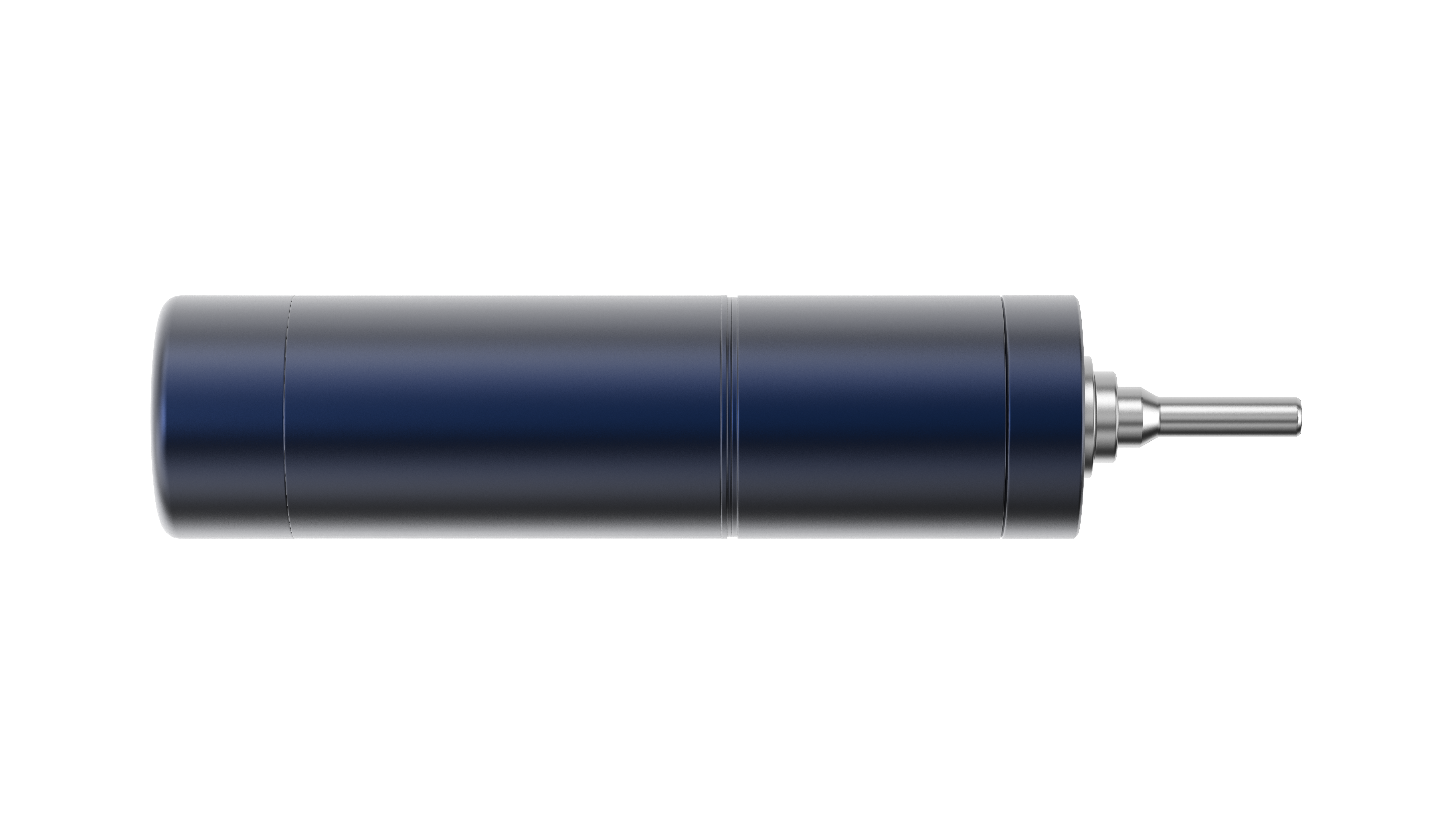

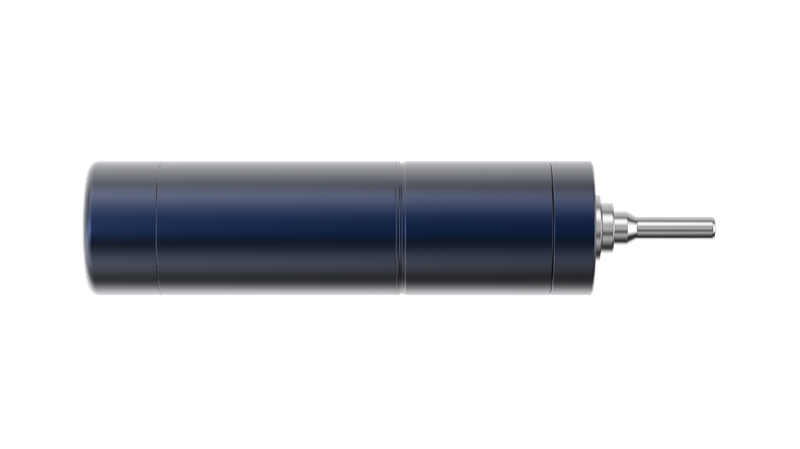

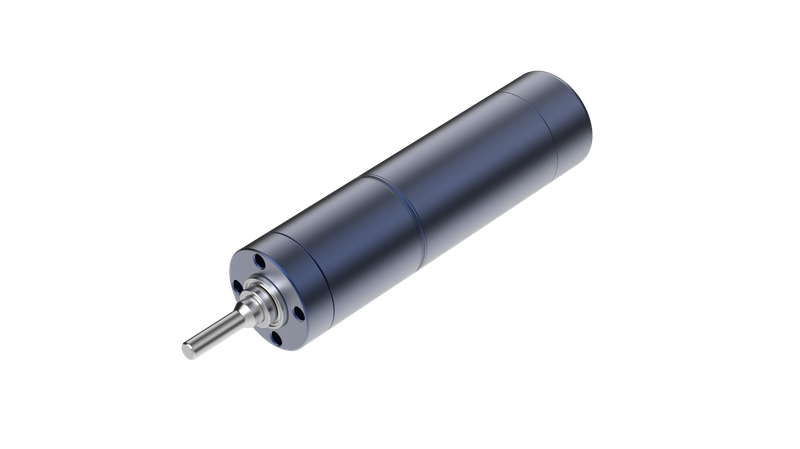

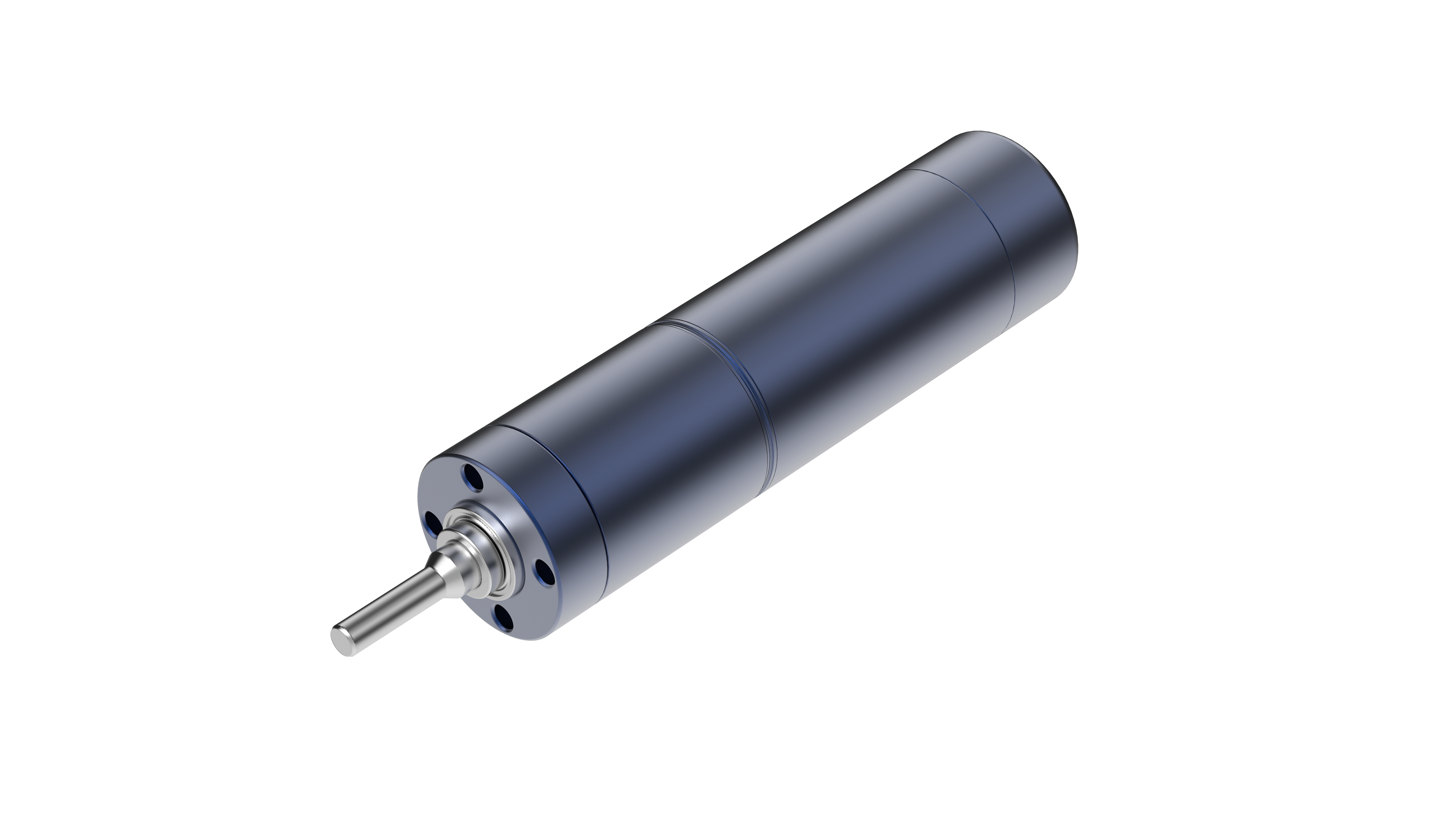

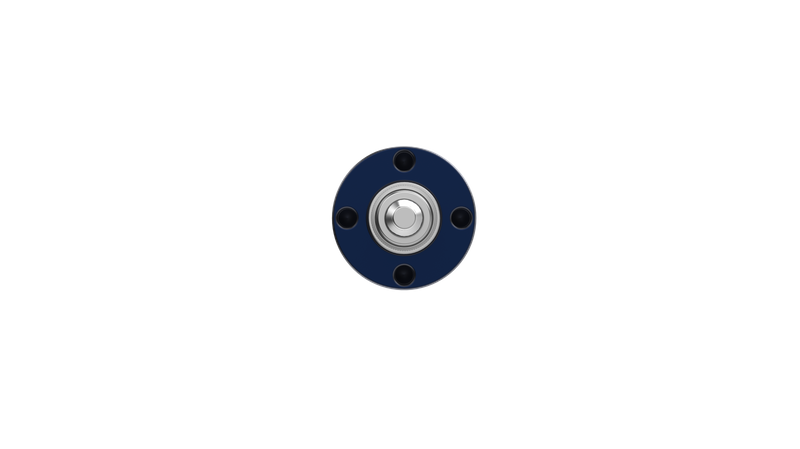

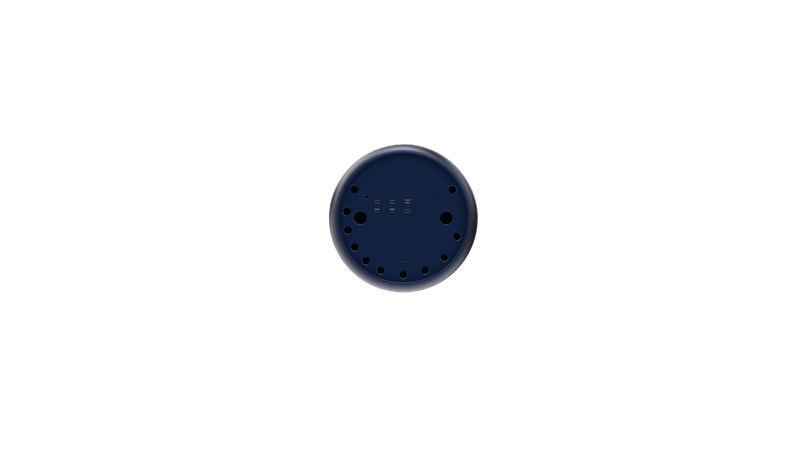

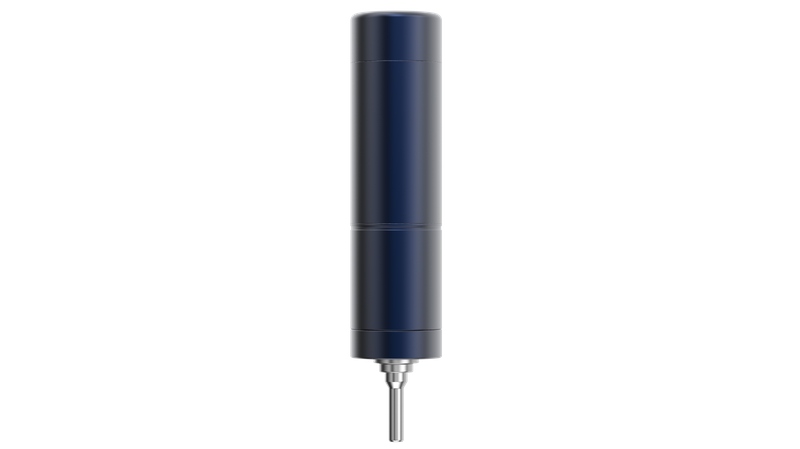

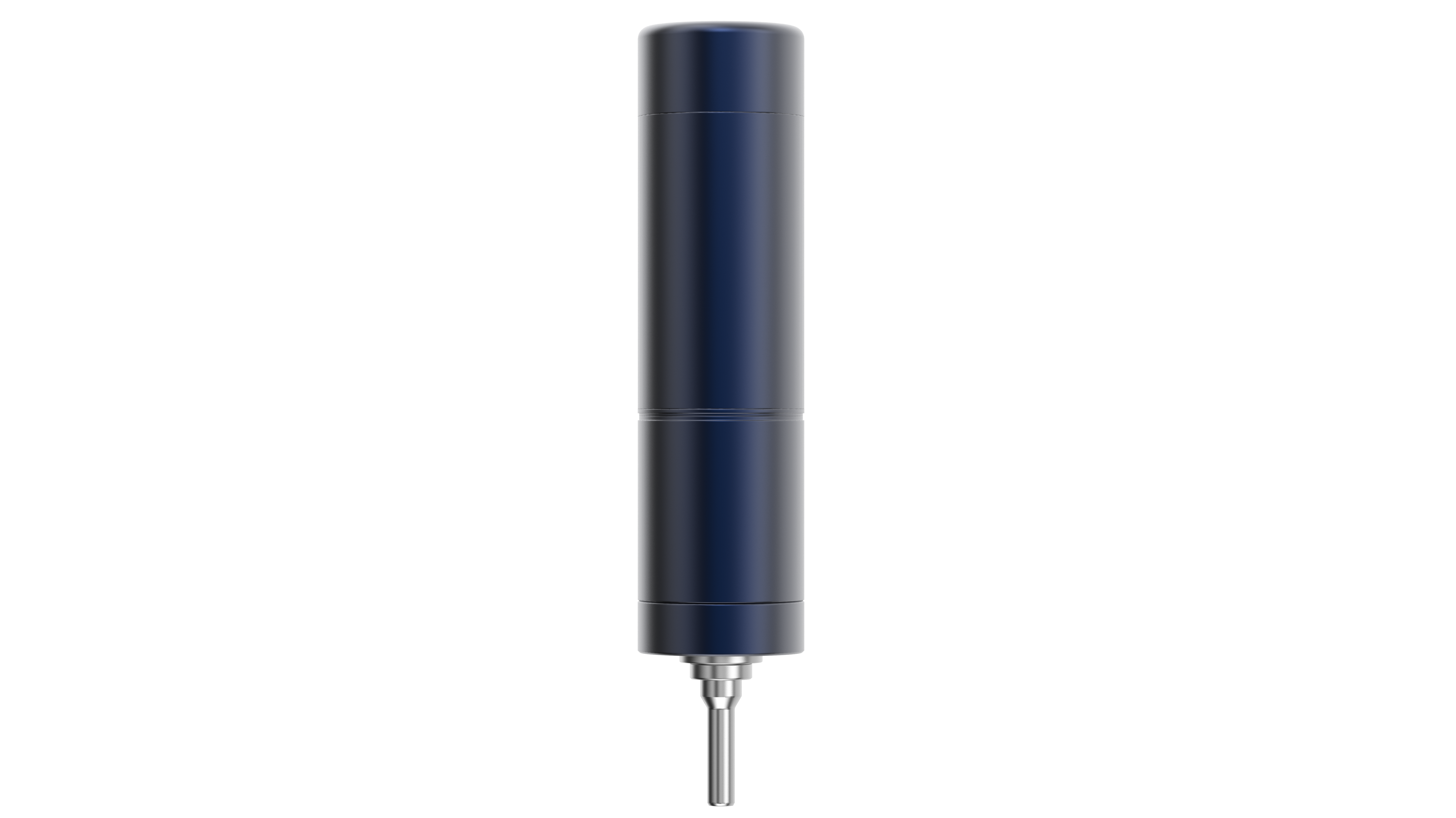

MONTAGEM DE MOTOR CORRENTE JCCA12 - JIECANG LINEAR MOVIMENTO

Home / Products / Montagem do motor sem coro JCCA12

Produtos Relacionados

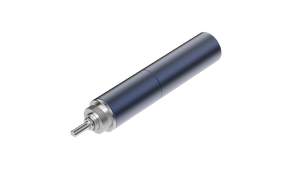

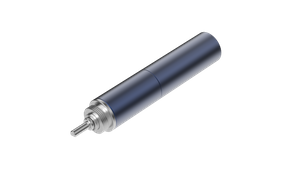

Montagem do motor sem coro JCCA10

Montagem do motor sem coro JCCA08

LINKS RÁPIDOS

COMPONENTES

SISTEMAS

Address: No.2 Laisheng Road, parque industrial provincial de alta tecnologia, condado de Xinchang, província de Zhejiang, China

Tel: 400-6666-358
WeCom : +86 18057561965
WhatsApp: +86 18057561965
Caso a chamada não seja atendida, deixe uma mensagem e responderemos imediatamente assim que a recebermos.

Direitos autorais 2022 Jiecang Sitemap | política de Privacidade

浙ICP备11031253号-2

Parâmetros do motor	JCCM122338000H24	JCCM122831000H24
Comprimento (mm)	23	28
Tensão nominal (VDC)	24	24
Velocidade sem carga (rpm)	38000	31000
Corrente sem carga (mA)	200	200
Velocidade nominal (rpm)	28000	24000
Torque nominal (MNM)	1.8	3
Corrente nominal (a)	0.5	0.65
Eficiência no ponto nominal ( %)	> 50	>48
Torque de estol (MNM)	7.5	10.5
Barraca atual (a)	2	2
Aumento da temperatura do enrolamento do estator (S1) (K)	<95	<95

Parâmetros do motor	JCCM122338000H24	JCCM122831000H24
Comprimento (mm)	23	28
Tensão nominal (VDC)	24	24
Velocidade sem carga (rpm)	38000	31000
Corrente sem carga (mA)	200	200
Velocidade nominal (rpm)	28000	24000
Torque nominal (MNM)	1.8	3
Corrente nominal (a)	0.5	0.65
Eficiência no ponto nominal ( %)	> 50	>48
Torque de estol (MNM)	7.5	10.5
Barraca atual (a)	2	2
Aumento da temperatura do enrolamento do estator (S1) (K)	<95	<95

Estágios de engrenagem	1 estágio	2 estágios	3 estágios	4 estágios
Taxa de redução	4,2 / 5	17,6/21/25	74,1/88,2/105/125	311,2/370,4/441/525/625
Saída contínua Torq ue (nm)	0.2	0.25	0.3	0.35
ORQUIMENTO DE T (nM) instantâneo permitido	0.3	0.4	0.45	0.5
Eficiência(%)	91	83	75	69
Backlash sem carga (°)	1.2	1.5	1.8	2
Comprimento (mm)	14	17	22	26
Play axial do eixo de saída (mm)	≤0.1	≤0.1	≤0.1	≤0.1
Máx. Carga Axial (N)	10	10	10	10
Máx. Carga radial (6mm)(N)	20	20	20	20
Máx. Força de montagem (N)	10	10	10	10
Massa da caixa de engrenagens (G)	10	13	16	19
Faixa de temperatura operacional ( ℃ )	-40 ~ 100	-40 ~ 100	-40 ~ 100	-40 ~ 100

Estágios de engrenagem	1 estágio	2 estágios	3 estágios	4 estágios
Taxa de redução	4,2 / 5	17,6/21/25	74,1/88,2/105/125	311,2/370,4/441/525/625
Saída contínua Torq ue (nm)	0.2	0.25	0.3	0.35
ORQUIMENTO DE T (nM) instantâneo permitido	0.3	0.4	0.45	0.5
Eficiência(%)	91	83	75	69
Backlash sem carga (°)	1.2	1.5	1.8	2
Comprimento (mm)	14	17	22	26
Play axial do eixo de saída (mm)	≤0.1	≤0.1	≤0.1	≤0.1
Máx. Carga Axial (N)	10	10	10	10
Máx. Carga radial (6mm)(N)	20	20	20	20
Máx. Força de montagem (N)	10	10	10	10
Massa da caixa de engrenagens (G)	10	13	16	19
Faixa de temperatura operacional ( ℃ )	-40 ~ 100	-40 ~ 100	-40 ~ 100	-40 ~ 100

Modo	Avaliado Tensão (V)	Dados sem carga		Carregar dados			Geral Comprimento (mm)	Caixa de velocidades Contínuo Saída Torque (nm)	Caixa de velocidades Instantâneo Permitido Torque (nm)	Redução Razão
Modo	Avaliado Tensão (V)	Sem carga Velocidade (rpm)	Sem carga Atual (MA)	Carregar Velocidade (rpm)	Carregar Atual (a)	Torque (Nm)	Geral Comprimento (mm)			Redução Razão
JCCA1242008H24-4	24	7262	150	5476	0.6	0.008	42	0.2	0.3	4.2
JCCA1242010H24-5	24	6100	150	4600	0.6	0.010	42	0.2	0.3	5
JCCA1245031H24-17	24	1733	150	1307	0.6	0.031	45	0.25	0.4	17.6
JCCA1245037H24-21	24	1452	150	1095	0.6	0.037	45	0.25	0.4	21
JCCA1245045H24-25	24	1200	200	1000	0.65	0.045	45	0.25	0.4	25
JCCA1250114H24-74	24	412	150	310	0.6	0.114	50	0.3	0.45	74.1
JCCA1250135H24-88	24	346	150	261	0.6	0.135	50	0.3	0.45	88.2
JCCA1250161H24-105	24	290	150	219	0.6	0.161	50	0.3	0.45	105
JCCA1250192H24-125	24	244	150	184	0.6	0.192	50	0.3	0.45	125
JCCA1254350H24-311	24	98	150	74	0.5	0.35	54	0.35	0.5	311.2
JCCA1254350H24-370	24	82	150	62	0.5	0.35	54	0.35	0.5	370.4
JCCA1254350H24-441	24	69	150	52	0.5	0.35	54	0.35	0.5	441
JCCA1254350H24-525	24	58	150	44	0.5	0.35	54	0.35	0.5	525
JCCA1254350H24-625	24	49	150	37	0.5	0.35	54	0.35	0.5	625
