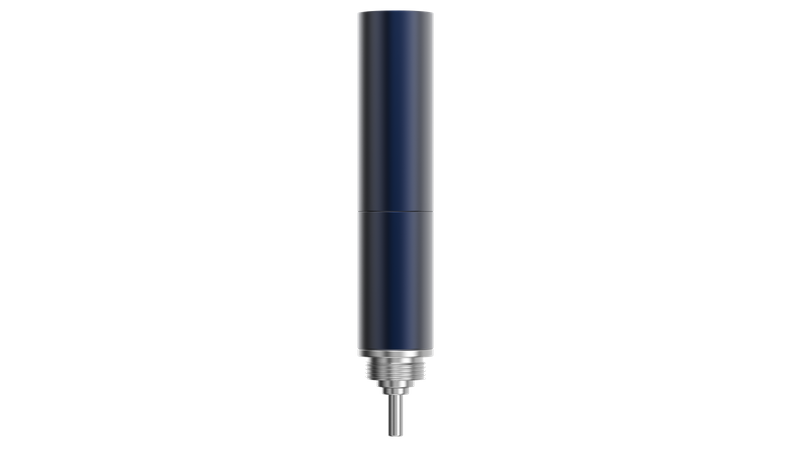

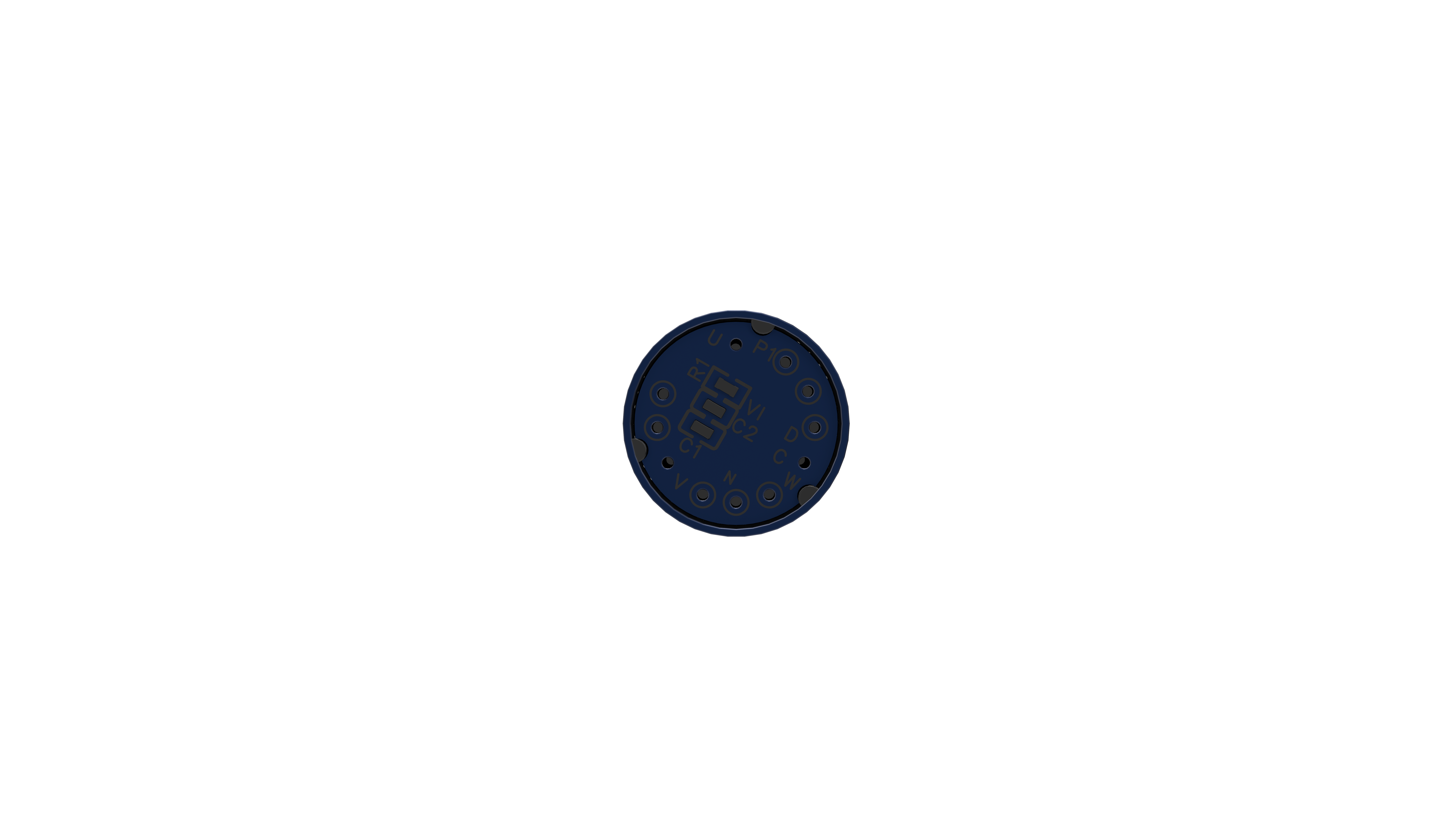

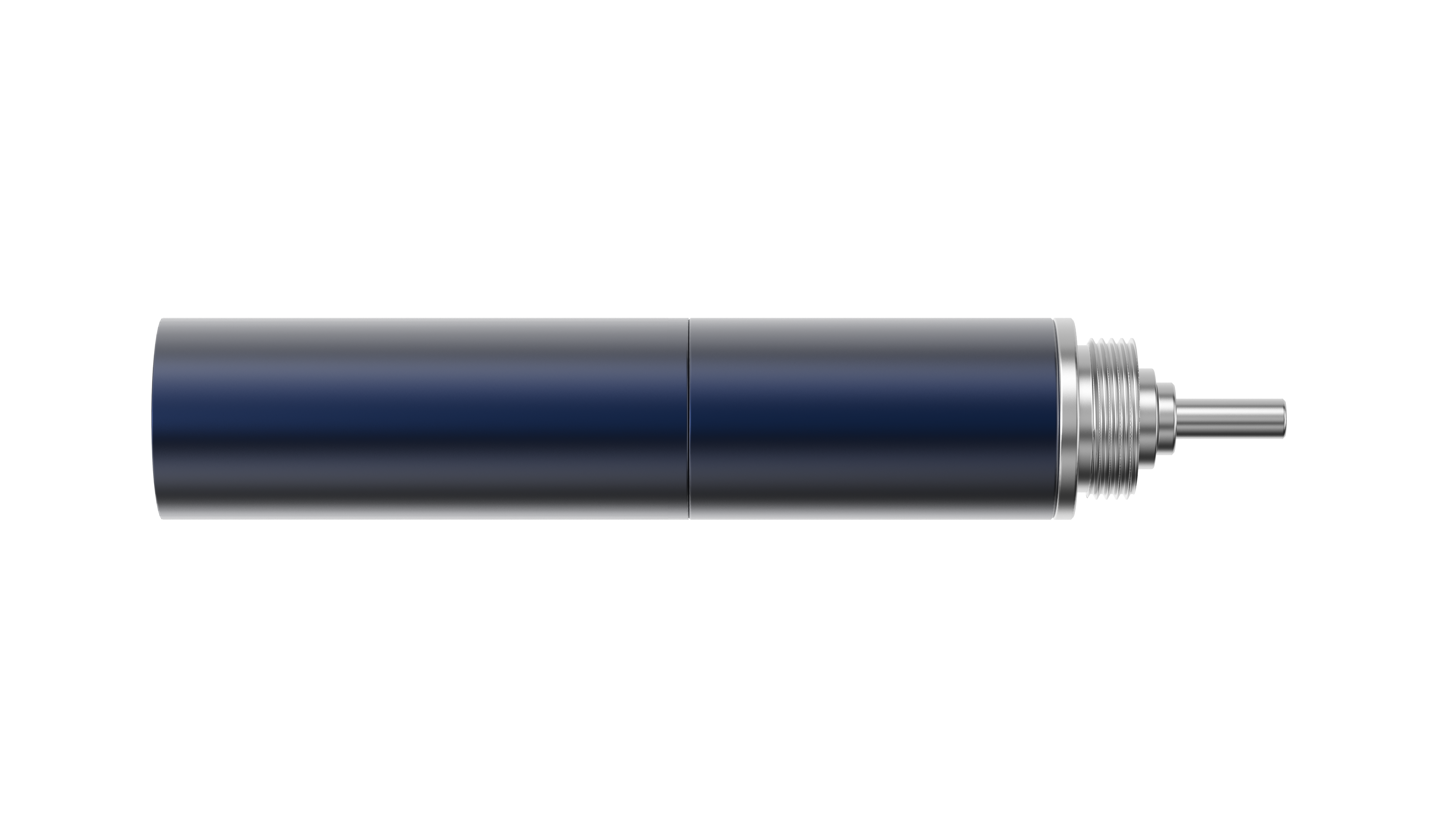

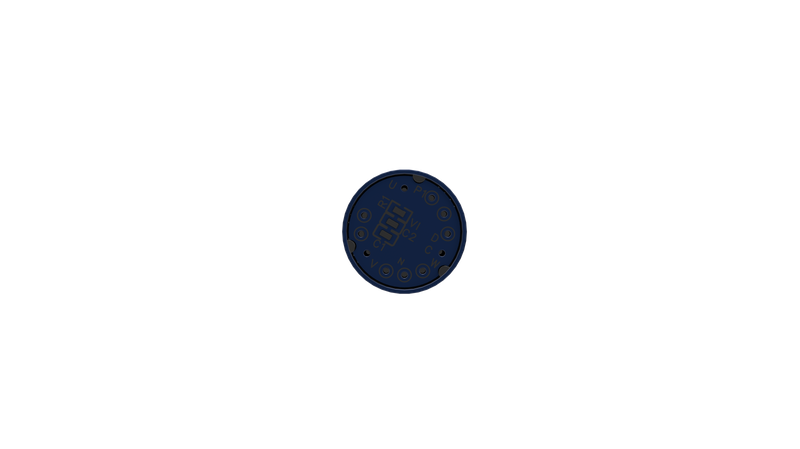

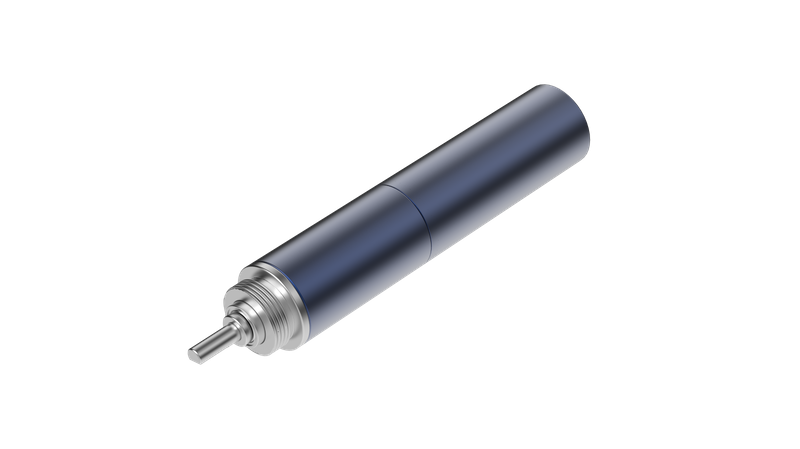

Conjunto de motor sem núcleo JCCA10 - 浙江捷昌线性驱动科技股份有限公司

Home / Products / Conjunto de motor sem núcleo JCCA10

Produtos Relacionados

Montagem do motor sem coro JCCA08

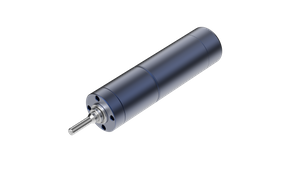

Montagem do motor sem coro JCCA12

LINKS RÁPIDOS

COMPONENTES

SISTEMAS

Address: No.2 Laisheng Road, parque industrial provincial de alta tecnologia, condado de Xinchang, província de Zhejiang, China

Tel: 400-6666-358
WeCom : +86 18057561965
WhatsApp: +86 18057561965
Caso a chamada não seja atendida, deixe uma mensagem e responderemos imediatamente assim que a recebermos.

Direitos autorais 2022 Jiecang Sitemap | política de Privacidade

浙ICP备11031253号-2

Parâmetros do motor	JCCM102631000H24
Comprimento (mm)	26
Tensão nominal (VDC)	24
Velocidade sem carga (rpm)	31000
Corrente sem carga (mA)	150
Velocidade nominal (rpm)	24000
Torque nominal (MNM)	1
Corrente nominal (a)	0.3
Eficiência no Ponto Nominal (%)	>36
Torque de estol (MNM)	4
Barraca atual (a)	1.2
Aumento da temperatura do enrolamento do estator (S1) (K)	<95

Estágios de engrenagem	1 estágio	2 estágios	3 estágios	4 estágios
Taxa de redução	4,3 / 5,3	18,1/22,7/28,4	76,8/96/120,7/151,4	326,3/409,2/513,1/636/807,1
Torque de saída contínua (N·m)	0.01	0.03	0.15	0.22
Torque Instantâneo Admissível (N·m)	0.02	0.05	0.2	0.3
Eficiência(%)	90	81	73	65
Backlash sem carga (°)	1.5	1.8	2	2.2
Comprimento (mm)	9.5	12.7	15.9	19
Play axial do eixo de saída (mm)	≤0.1	≤0.1	≤0.1	≤0.1
Máx. Carga Axial (N)	5	5	5	5
Carga . radial máxima (6 mm )(N)	10	10	10	10
Máx. Força de montagem (N)	5	5	5	5
Massa da caixa de engrenagens (G)	6	7	8	10
Faixa de temperatura operacional ( ℃ )	-40 ~ 100	-40 ~ 100	-40 ~ 100	-40 ~ 100

Modo	Avaliado Tensão (V)	Dados sem carga		Carregar dados			Geral Comprimento ( mm )	Caixa de velocidades Contínuo Saída Torque (N·m)	Caixa de velocidades Instantâneo Permitido Torque (N·m)	Redução Razão
Modo	Avaliado Tensão (V)	Sem carga Velocidade ( rpm )	Sem carga Atual (MA)	Carregar Velocidade ( rpm )	Carregar Corrente (A)	Torque (N·m)	Geral Comprimento ( mm )			Redução Razão
JCCA1036004H24-4	24	7209	50	5349	0.22	0.004	35.5	0.01	0.02	4.3
JCCA1036005H24-5	24	5849	50	4340	0.22	0.005	35.5	0.01	0.02	5.3
JCCA1039014H24-18	24	1713	50	1271	0.22	0.014	38.7	0.03	0.05	18.1
JCCA1039018H24-22	24	1366	50	1013	0.22	0.018	38.7	0.03	0.05	22.7
JCCA1039023H24-28	24	1092	50	810	0.22	0.023	38.7	0.03	0.05	28.4
JCCA1042054H24-76	24	404	50	299	0.22	0.054	41.9	0.15	0.2	76.8
JCCA1042067H24-96	24	323	50	240	0.22	0.067	41.9	0.15	0.2	96
JCCA1042084H24-120	24	257	50	191	0.22	0.084	41.9	0.15	0.2	120.7
JCCA1042106H24-151	24	205	50	152	0.22	0.106	41.9	0.15	0.2	151.4
JCCA1045196H24-326	24	95	50	70	0.22	0.196	45	0.22	0.3	326.3
JCCA1045220H24-409	24	76	200	56	0.3	0.22	45	0.22	0.3	409.2
JCCA1045220H24-513	24	60	50	45	0.15	0.22	45	0.22	0.3	513.1
JCCA1045220H24-636	24	49	50	36	0.15	0.22	45	0.22	0.3	636
JCCA1045220H24-807	24	38	50	28	0.15	0.22	45	0.22	0.3	807.1
