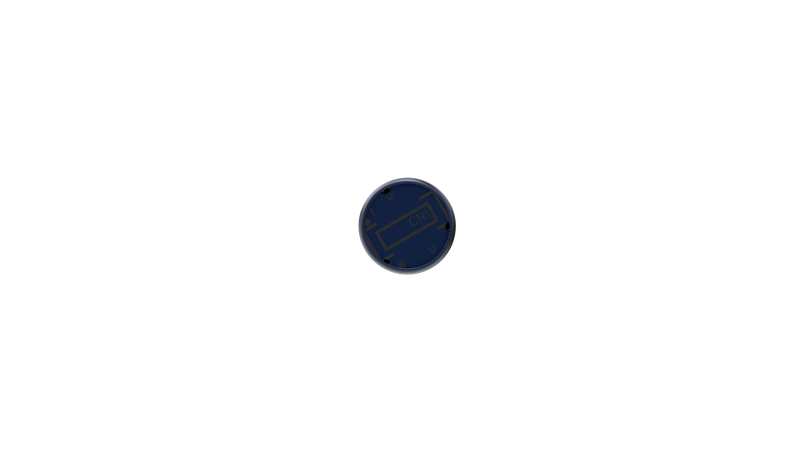

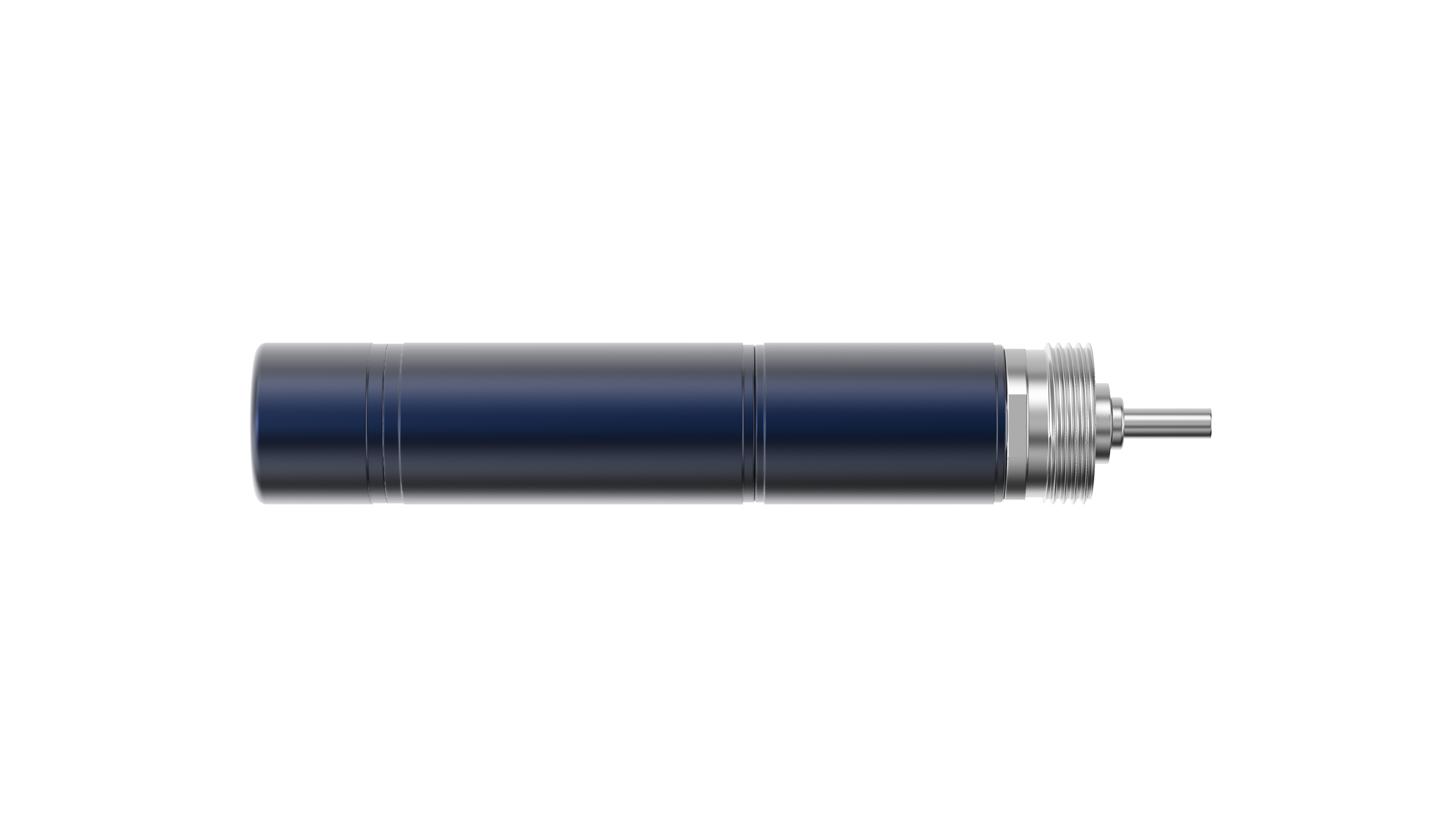

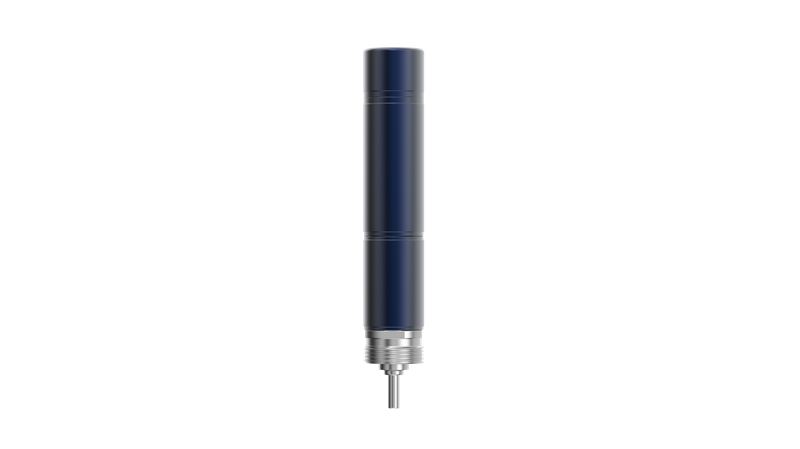

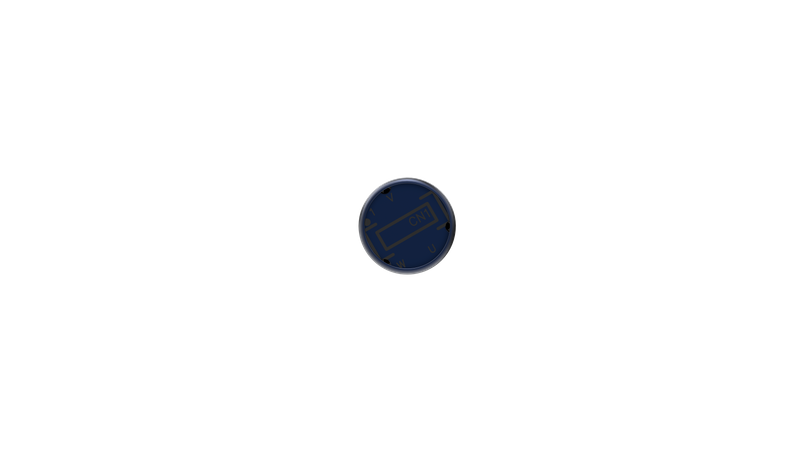

MONTAGEM DE MOTOR CORRONELE JCCA08 - JIECANG LINEAR MOVIMENTO

Home / Products / Montagem do motor sem coro JCCA08

Produtos Relacionados

Montagem do motor sem coro JCCA10

Montagem do motor sem coro JCCA12

LINKS RÁPIDOS

COMPONENTES

SISTEMAS

Address: No.2 Laisheng Road, parque industrial provincial de alta tecnologia, condado de Xinchang, província de Zhejiang, China

Tel: 400-6666-358
WeCom : +86 18057561965
WhatsApp: +86 18057561965
Caso a chamada não seja atendida, deixe uma mensagem e responderemos imediatamente assim que a recebermos.

Direitos autorais 2022 Jiecang Sitemap | política de Privacidade

浙ICP备11031253号-2

Parâmetros do motor	JCCM082535000H12
Comprimento (mm)	25
Tensão nominal (VDC)	12
Velocidade sem carga (rpm)	35000
Corrente sem carga (mA)	165±15%
Velocidade nominal (rpm)	24.000±5%
Torque nominal (MNM)	1.26
Corrente nominal (a)	0,6±10%
Eficiência no ponto nominal ( %)	>40
Torque de estol (MNM)	4
Barraca atual (a)	1.4
Aumento da temperatura do enrolamento do estator (S1) (K)	<95

Parâmetros do motor	JCCM082535000H12
Comprimento (mm)	25
Tensão nominal (VDC)	12
Velocidade sem carga (rpm)	35000
Corrente sem carga (mA)	165±15%
Velocidade nominal (rpm)	24.000±5%
Torque nominal (MNM)	1.26
Corrente nominal (a)	0,6±10%
Eficiência no ponto nominal ( %)	>40
Torque de estol (MNM)	4
Barraca atual (a)	1.4
Aumento da temperatura do enrolamento do estator (S1) (K)	<95

Estágios de engrenagem	1 estágio	2 estágios	3 estágios	4 estágios
Taxa de redução	4	16	64	256
Saída contínua Torq ue (nm)	0.01	0.02	0.06	0.08
ORQUIMENTO DE T (nM) instantâneo permitido	0.015	0.03	0.09	0.12
Eficiência(%)	90	81	73	65
Backlash sem carga (°)	1.8	2	2.2	2.5
Comprimento (mm)	6	8.5	11	13.5
Play axial do eixo de saída (mm)	≤0.1	≤0.1	≤0.1	≤0.1
Máx. Carga Axial (N)	5	5	5	5
Máx. Carga radial (6mm)(N)	8	8	8	8
Máx. Força de montagem (N)	5	5	5	5
Massa da caixa de engrenagens (G)	2.6	3.2	3.8	4.4
Faixa de temperatura operacional ( ℃ )	-40 ~ 100	-40 ~ 100	-40 ~ 100	-40 ~ 100

Estágios de engrenagem	1 estágio	2 estágios	3 estágios	4 estágios
Taxa de redução	4	16	64	256
Saída contínua Torq ue (nm)	0.01	0.02	0.06	0.08
ORQUIMENTO DE T (nM) instantâneo permitido	0.015	0.03	0.09	0.12
Eficiência(%)	90	81	73	65
Backlash sem carga (°)	1.8	2	2.2	2.5
Comprimento (mm)	6	8.5	11	13.5
Play axial do eixo de saída (mm)	≤0.1	≤0.1	≤0.1	≤0.1
Máx. Carga Axial (N)	5	5	5	5
Máx. Carga radial (6mm)(N)	8	8	8	8
Máx. Força de montagem (N)	5	5	5	5
Massa da caixa de engrenagens (G)	2.6	3.2	3.8	4.4
Faixa de temperatura operacional ( ℃ )	-40 ~ 100	-40 ~ 100	-40 ~ 100	-40 ~ 100

Modo	Avaliado Tensão (V)	Dados sem carga		Carregar dados			Geral Comprimento (mm)	Caixa de velocidades Contínuo Saída Torque (nm)	Caixa de velocidades Instantâneo Permitido Torque (nm)	Redução Razão
Modo	Avaliado Tensão (V)	Sem carga Velocidade (rpm)	Sem carga Atual (MA)	Carregar Velocidade (rpm)	Carregar Atual (a)	Torque (Nm)	Geral Comprimento (mm)			Redução Razão
JCCA0831004H12-4	12	8750	200	7782	0.59	0.004	31	0.01	0.015	4
JCCA0833013H12-16	12	2187	200	1945	0.59	0.013	33	0.02	0.03	16
JCCA0835045H12-64	12	547	200	487	0.59	0.045	35	0.06	0.09	64
JCCA0838080H12-256	12	136	200	116	0.6	0.080	38	0.08	0.12	256
