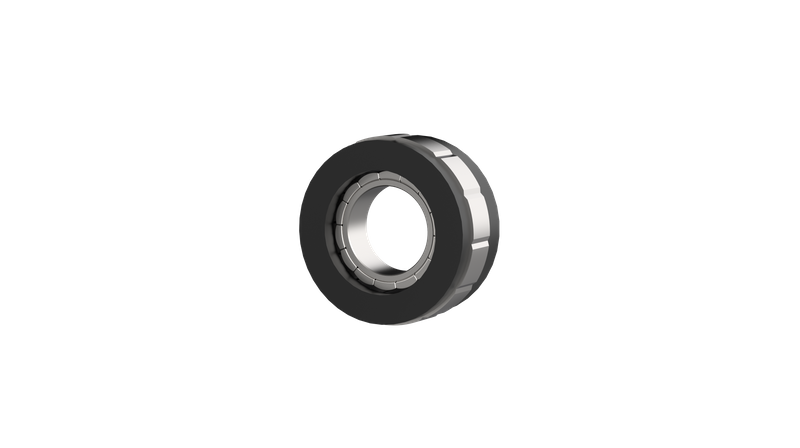

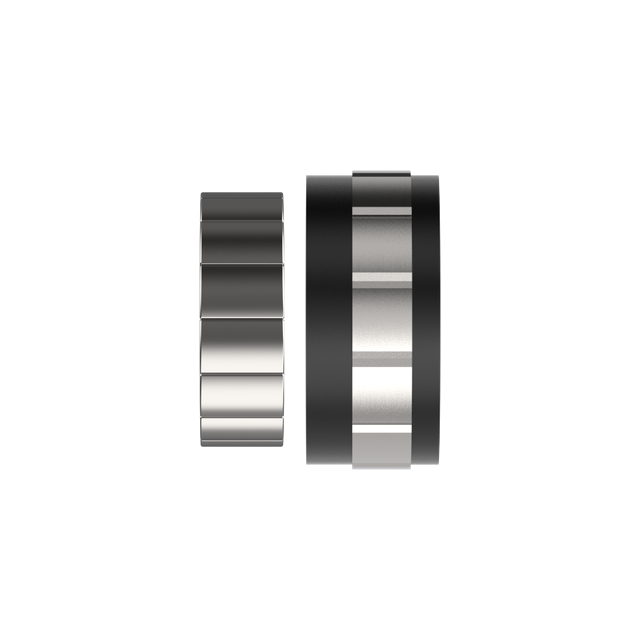

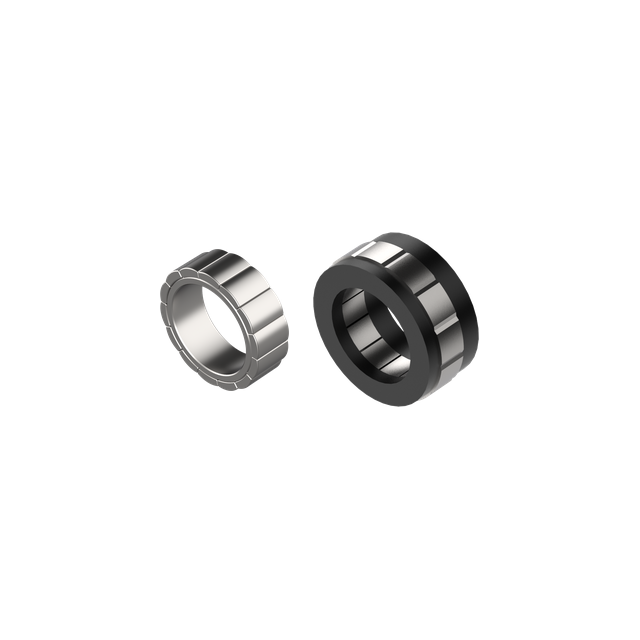

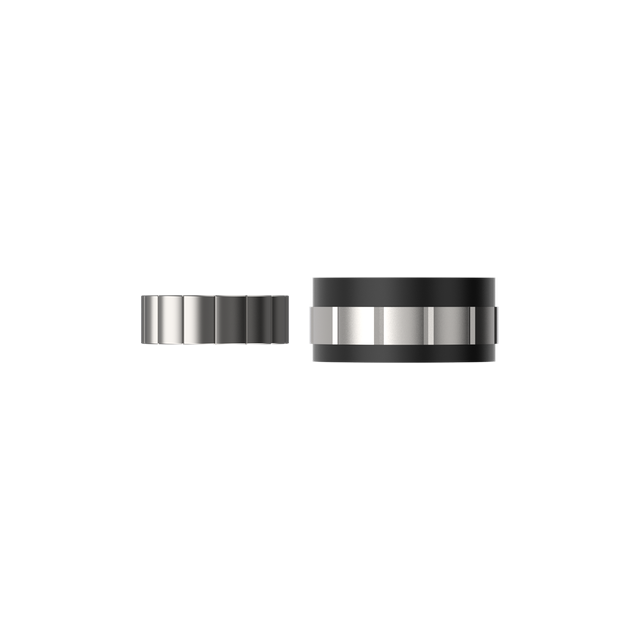

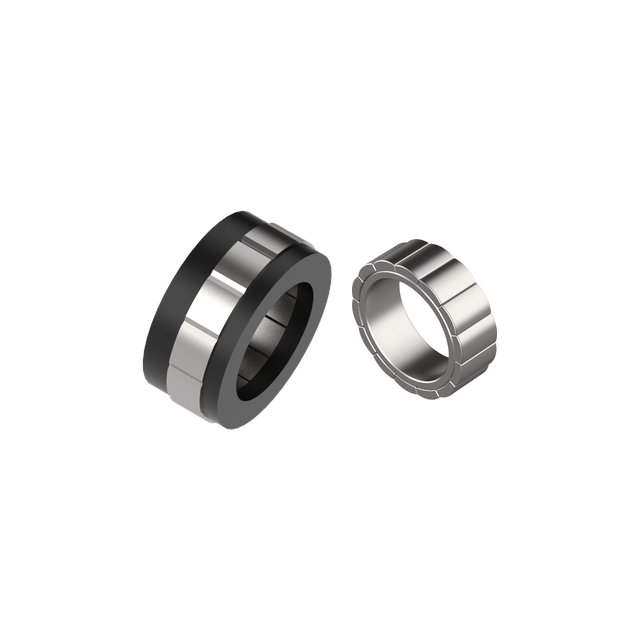

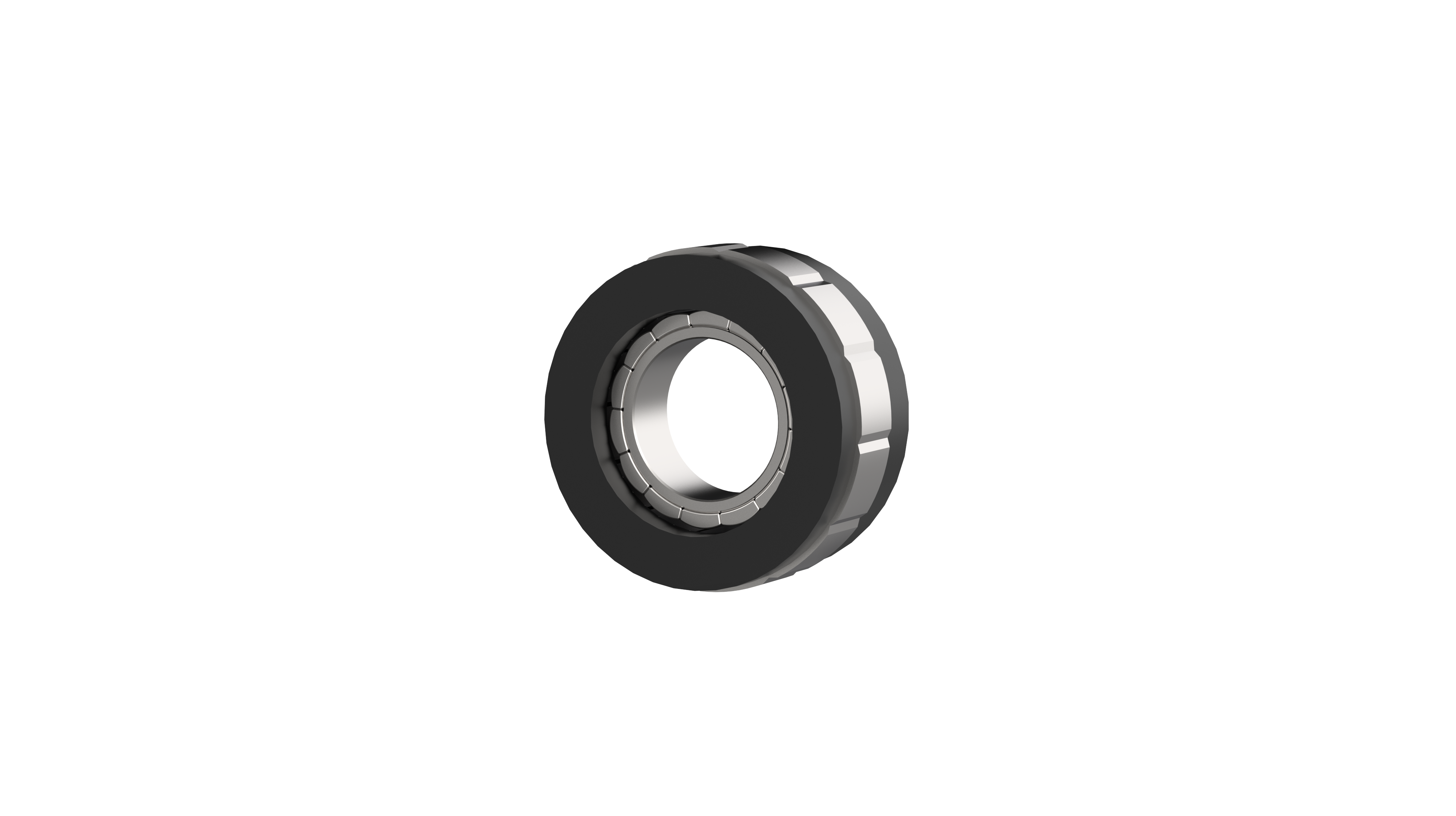

Motor de torque sem moldura JCTM38

Velocidade de carga livre (rpm)

6400±10%

Perda Total (W)

15.15

Potência nominal (W)

59.41

Constante de Torque (N·m/A)

0.084

Eficiência nominal η (%)

78

Pares de Pólos

7

Torque nominal (N·m)

0.13

Momento de inércia do rotor J

(Kgcm2)

0.015

Velocidade nominal (rpm)

4364

Torque de engrenagem (mNm)

6

Torque de Pico (N·m)

0.38

Fator de de torque ondulação (%)

2

Resistência de Linha (Ω)

3,4±10%

Sensor de temperatura

NTC(100 mil)

Indutância de linha (mH)

2,7±20%

Peso Total (Kg)

0.061

Método de conexão de enrolamento

Y

Valor

37,2 Máx.

38

7.5

Nome

Altura do adesivo para envasamento

DIM interno do rotor

Altura do Rotor

Valor

17 Máx.

18

8
