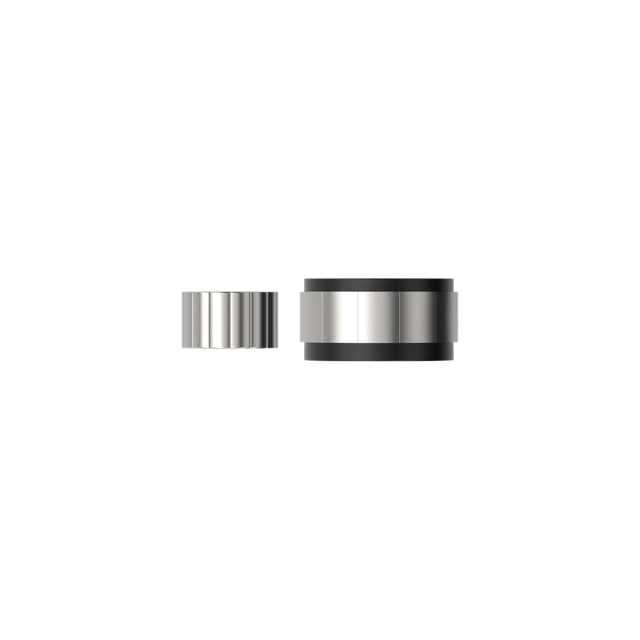

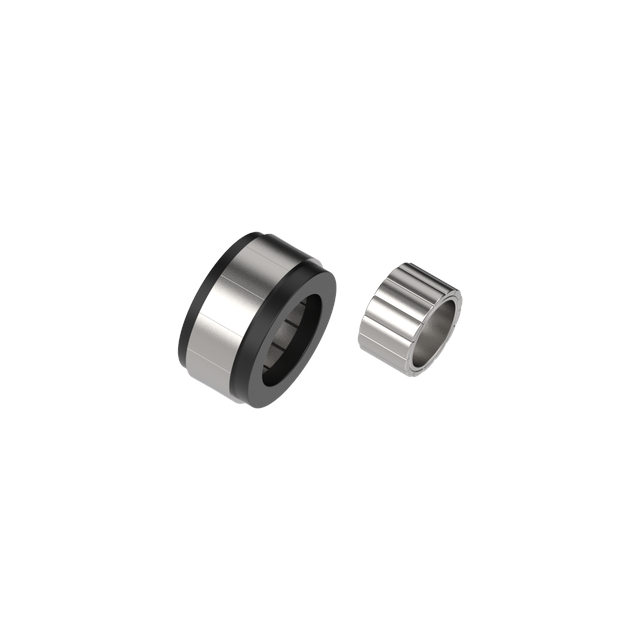

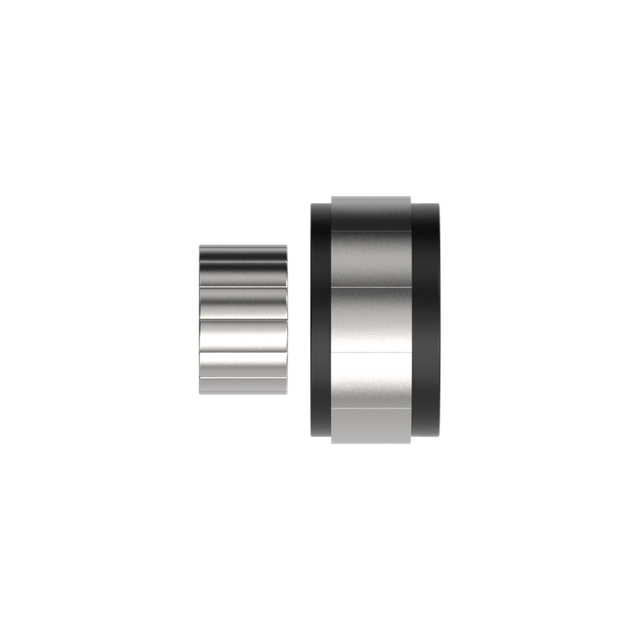

Motor de torque sem moldura JCTM25

Velocidade de carga livre (rpm)

13800±10%

Perda Total (W)

14

Potência nominal (W)

69.37

Constante de Torque (N·m/A)

0.039

Eficiência nominal η (%)

72

Pares de Pólos

7

Torque nominal (N·m)

0.063

Momento de inércia do rotor J

(Kgcm2)

0.0025

Velocidade nominal (rpm)

10500

Torque de engrenagem (mNm)

2

Torque de Pico (N·m)

0.204

Fator de de torque ondulação (%)

1.53

Resistência de Linha (Ω)

3,3±10%

Sensor de temperatura

NTC(100 mil)

Indutância de linha (mH)

0,85±20%

Peso Total (Kg)

0.026

Método de conexão de enrolamento

Y

Valor

23,6 Máx.

25

8

Nome

Altura do adesivo para envasamento

DIM interno do rotor

Altura do Rotor

Valor

13 Máx.

11.5

9
