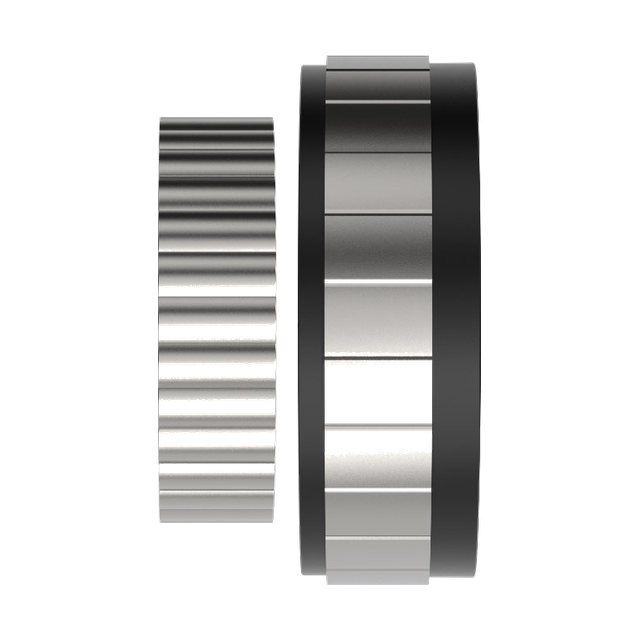

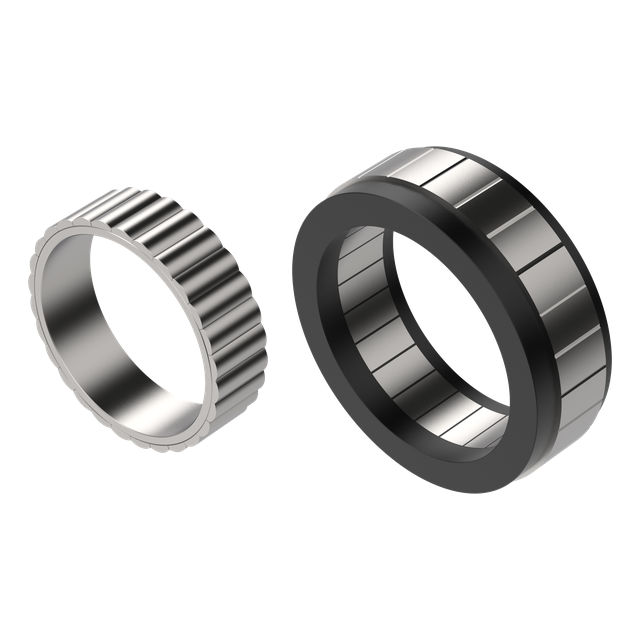

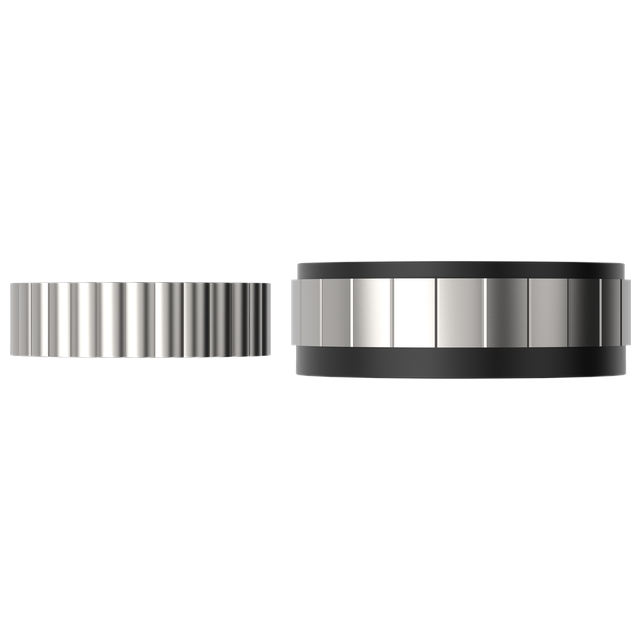

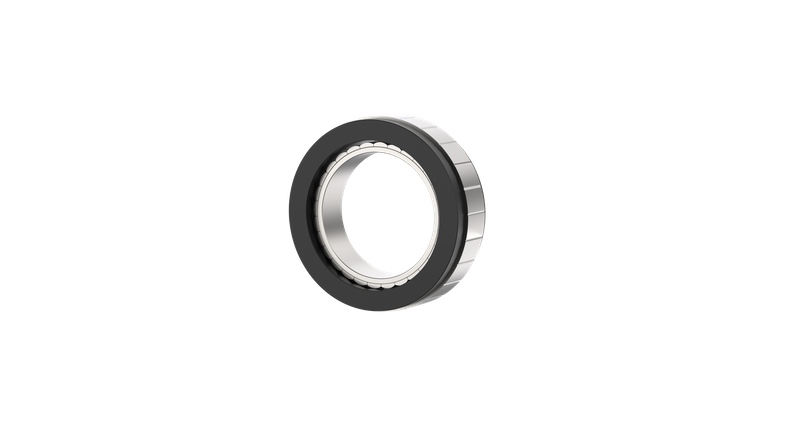

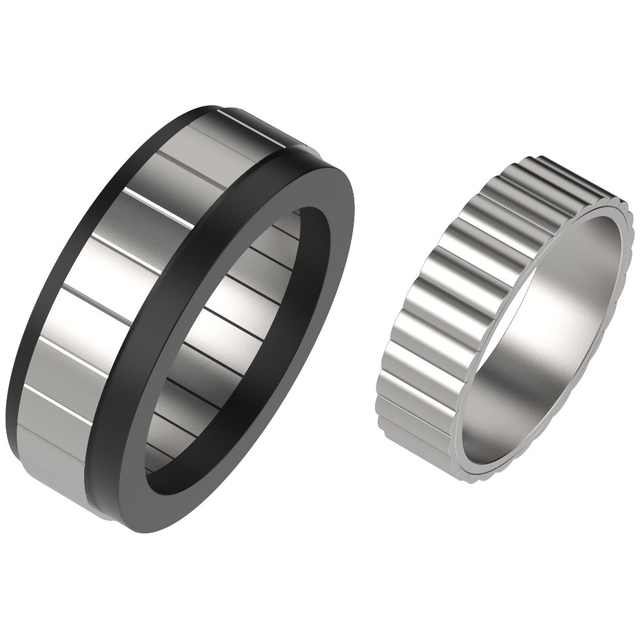

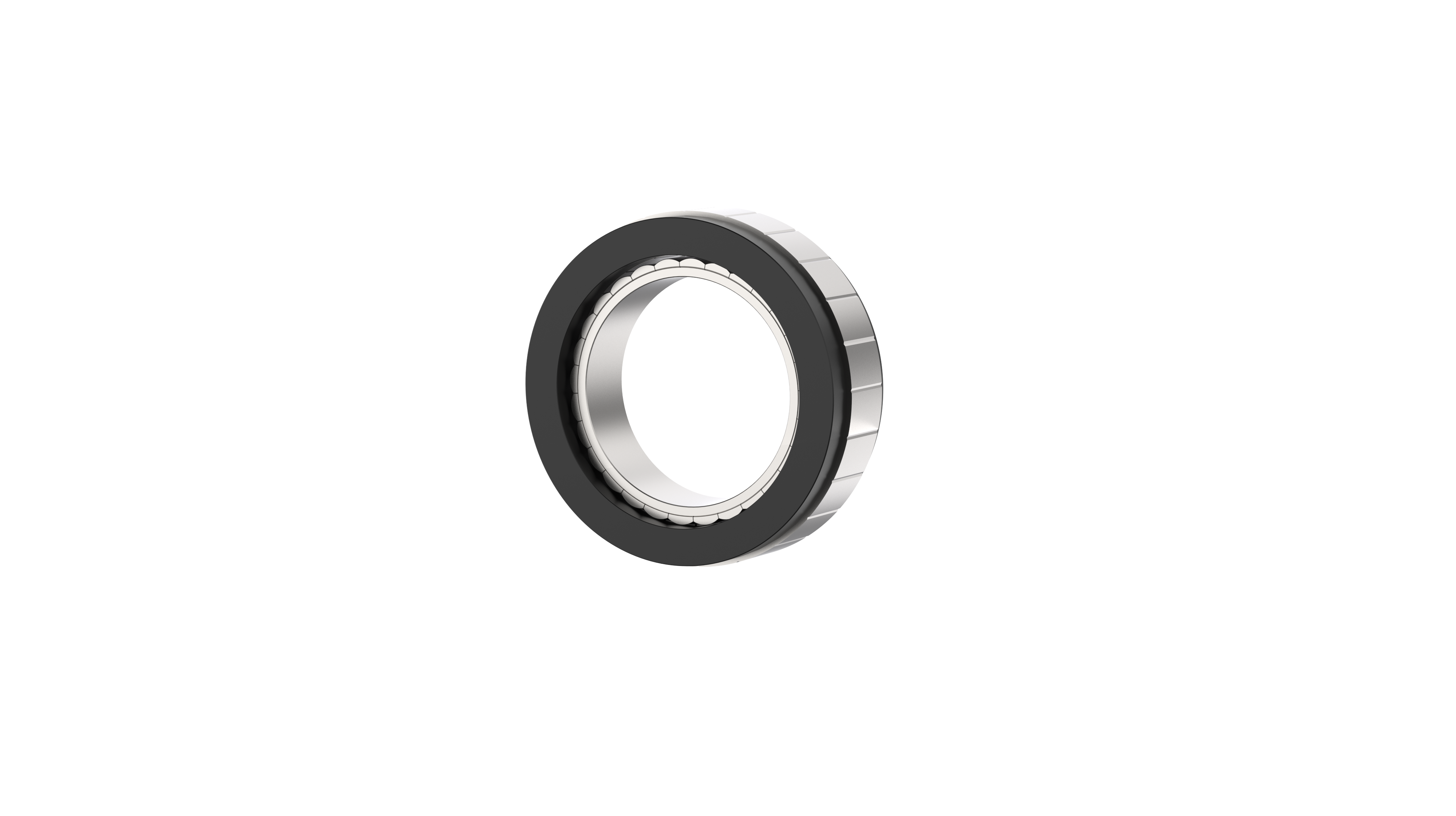

Motor de torque sem moldura JCTM115

Velocidade de carga livre (rpm)

1400±10%

Perda Total (W)

30

Potência nominal (W)

490.00

Constante de Torque (N·m/A)

0.36

Eficiência nominal η (%)

87

Pares de Pólos

14

Torque nominal (N·m)

3.9

Momento de inércia do rotor J

(Kgcm2)

4.2

Velocidade nominal (rpm)

1200

Torque de engrenagem (mNm)

40

Torque de Pico (N·m)

12.68

Fator de de torque ondulação (%)

2.50

Resistência de Linha (Ω)

0,16±10%

Sensor de temperatura

NTC(100 mil)

Indutância de linha (mH)

0,5±20%

Peso Total (Kg)

1.08

Método de conexão de enrolamento

Y

Valor

112 Máx.

115

22

Nome

Altura do adesivo para envasamento

DIM interno do rotor

Altura do Rotor

Valor

35,5 Máx.

74

24
