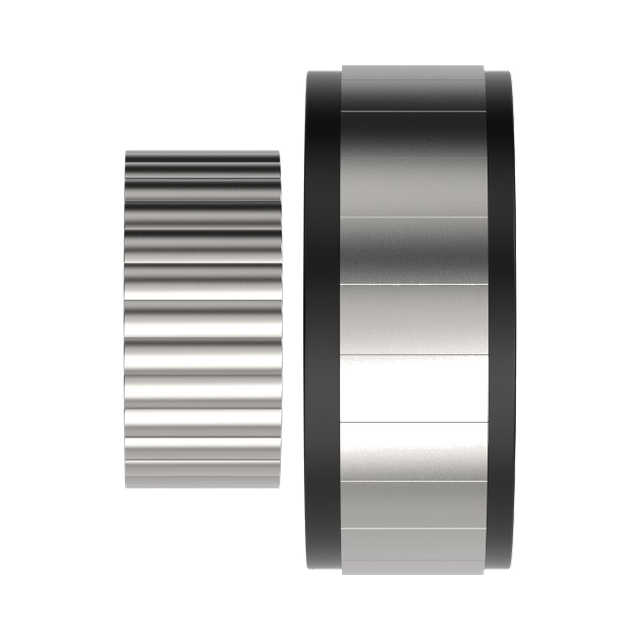

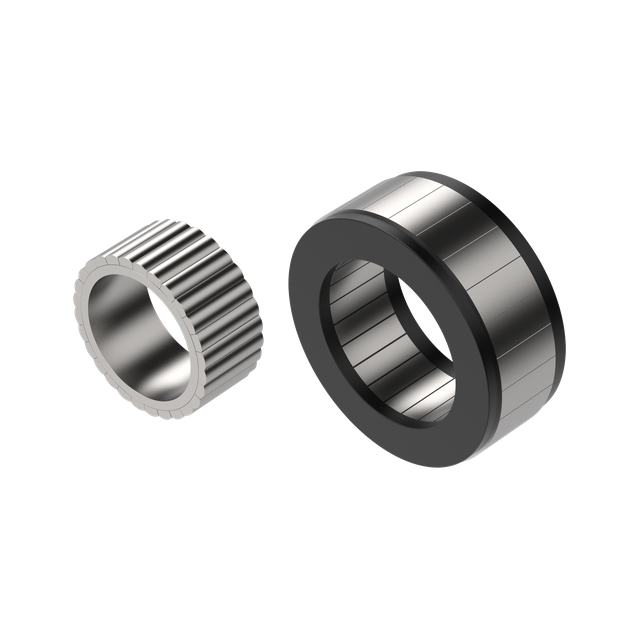

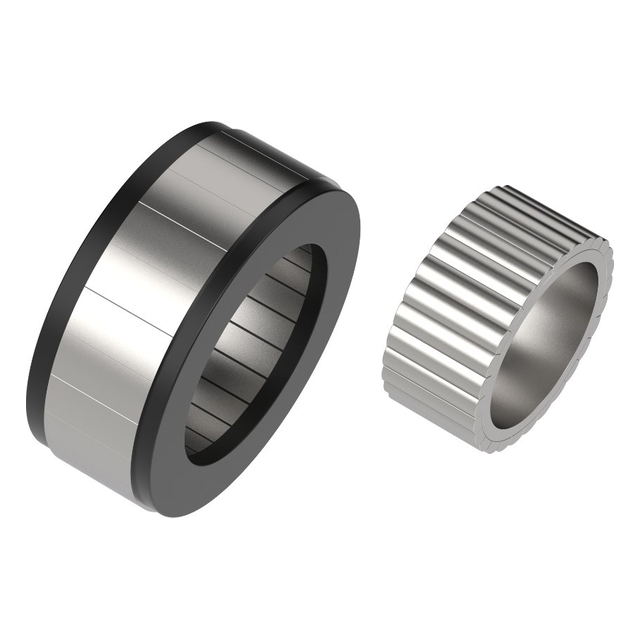

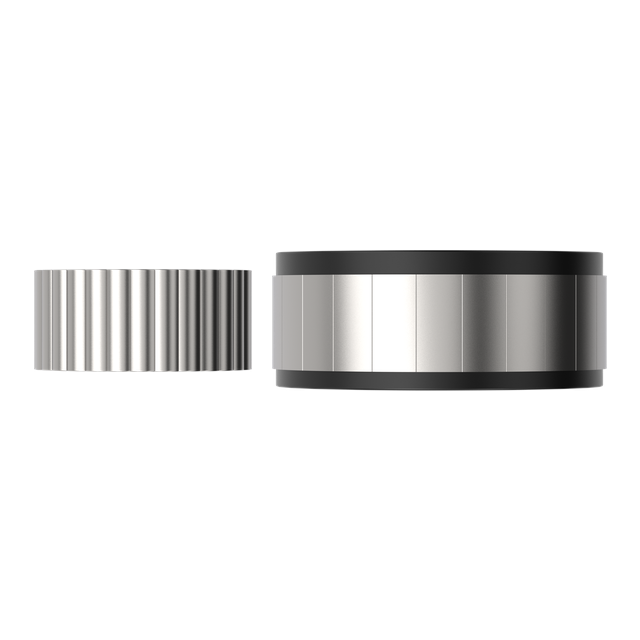

Motor de torque sem moldura JCTM94

Velocidade de carga livre (rpm)

900±10%

Perda Total (W)

22

Potência nominal (W)

194.00

Constante de Torque (N·m/A)

0.58

Eficiência nominal η (%)

82

Pares de Pólos

14

Torque nominal (N·m)

2.64

Momento de inércia do rotor J

(Kgcm2)

1.9

Velocidade nominal (rpm)

700

Torque de engrenagem (mNm)

35

Torque de Pico (N·m)

8.98

Fator de de torque ondulação (%)

2.28

Resistência de Linha (Ω)

0,7±10%

Sensor de temperatura

NTC(100 mil)

Indutância de linha (mH)

2,564±20%

Peso Total (Kg)

0.92

Método de conexão de enrolamento

Y

Valor

92 Máx.

94

26

Nome

Altura do adesivo para envasamento

DIM interno do rotor

Altura do Rotor

Valor

37,5 Máx.

47

28
