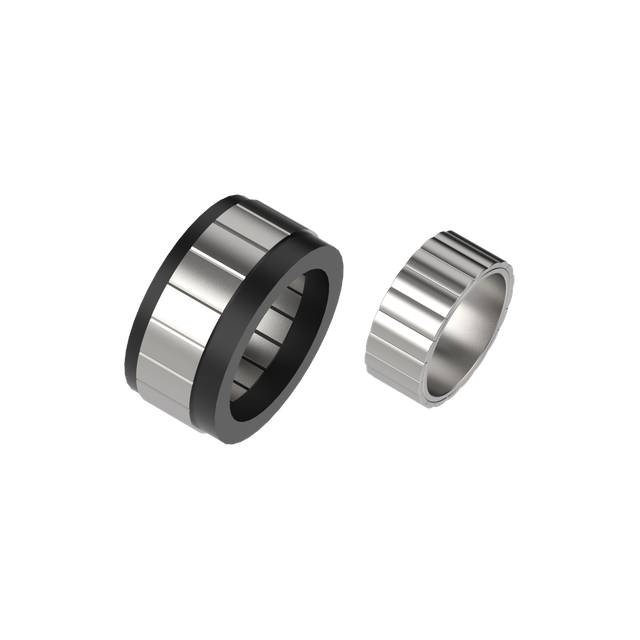

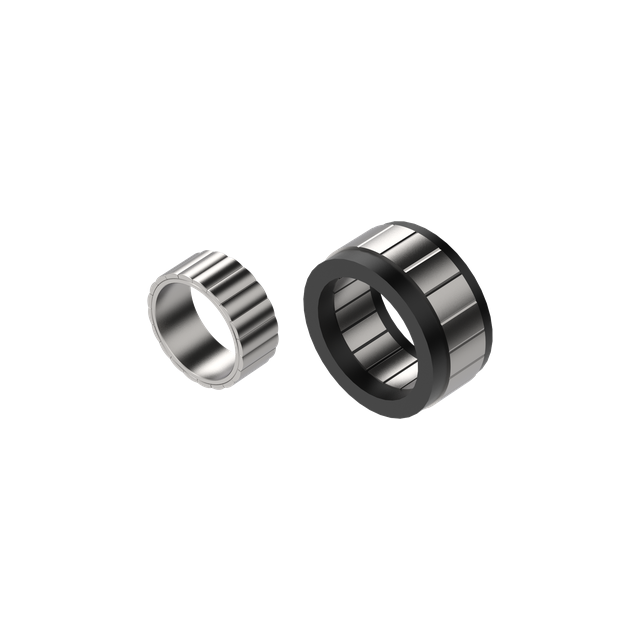

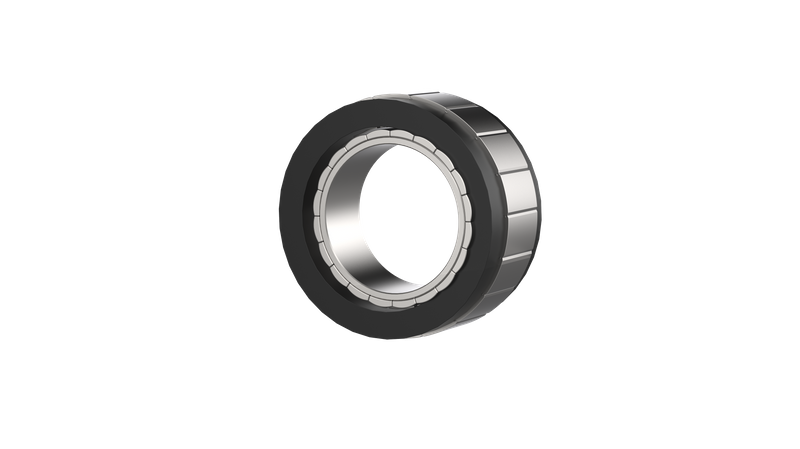

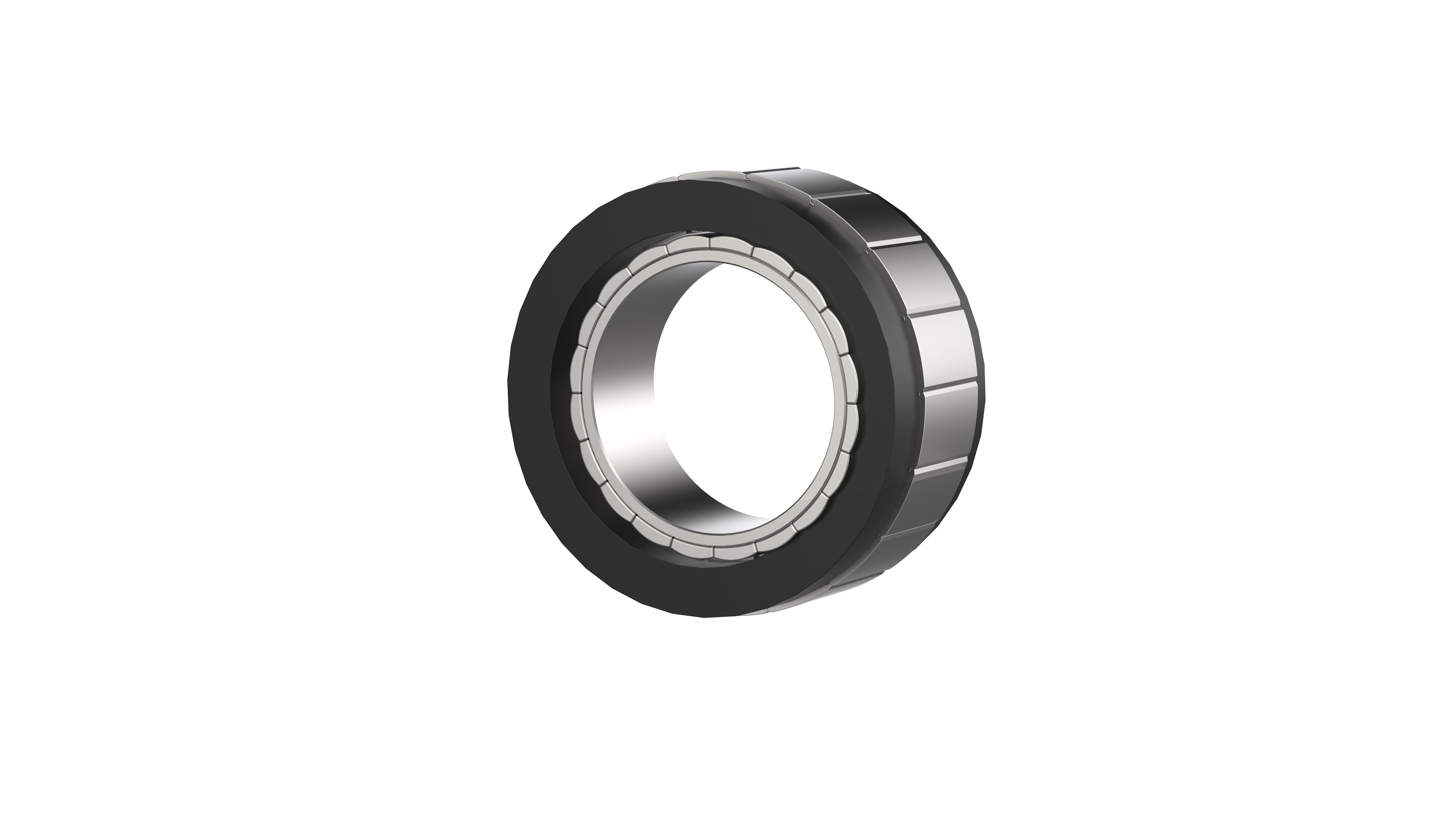

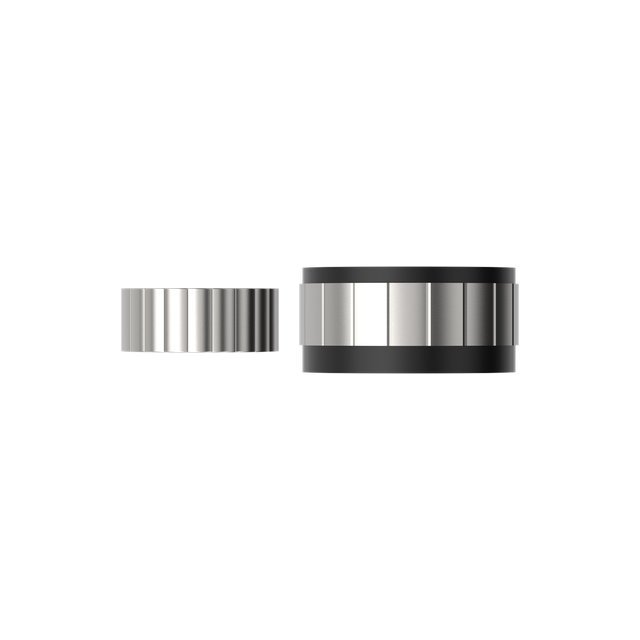

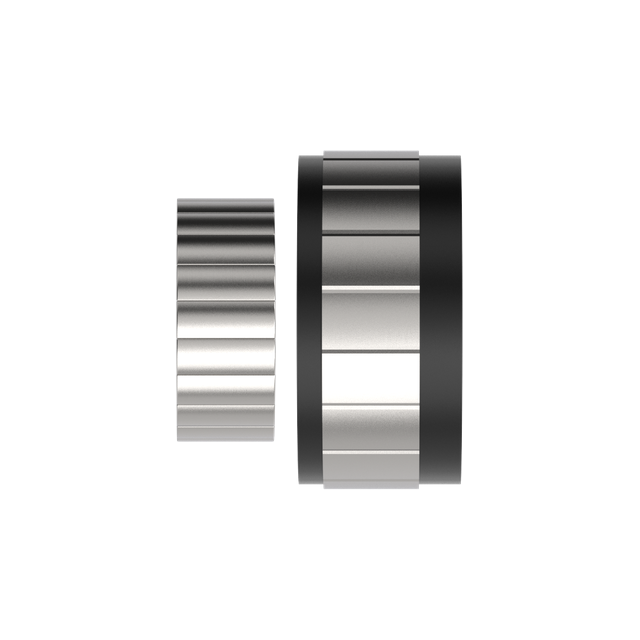

Motor de torque sem moldura JCTM50

Velocidade de carga livre (rpm)

6000±10%

Perda Total (W)

26.32

Potência nominal (W)

224.80

Constante de Torque (N·m/A)

0.086

Eficiência nominal η (%)

82

Pares de Pólos

10

Torque nominal (N·m)

0.49

Momento de inércia do rotor J

(Kgcm2)

0.3

Velocidade nominal (rpm)

4381

Torque de engrenagem (mNm)

16

Torque de Pico (N·m)

1.47

Fator de de torque ondulação (%)

2

Resistência de Linha (Ω)

0,54±10%

Sensor de temperatura

NTC(100 mil)

Indutância de linha (mH)

0,35±20%

Peso Total (Kg)

0.14

Método de conexão de enrolamento

Y

Valor

48 Máx.

50

14

Nome

Altura do adesivo para envasamento

DIM interno do rotor

Altura do Rotor

Valor

23,5 máx.

30

14.5
