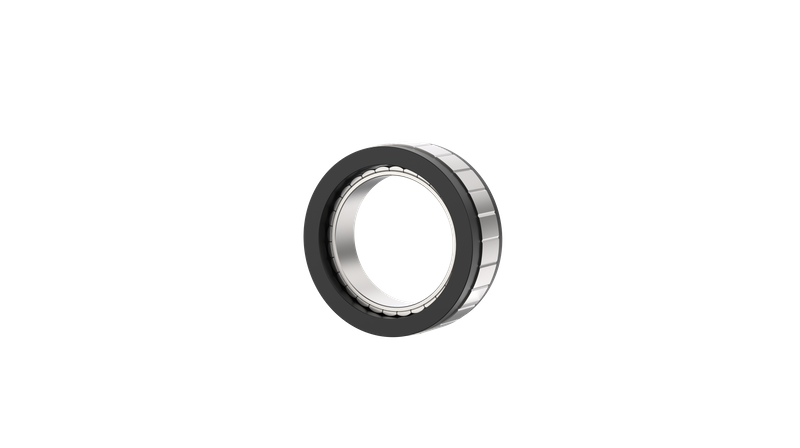

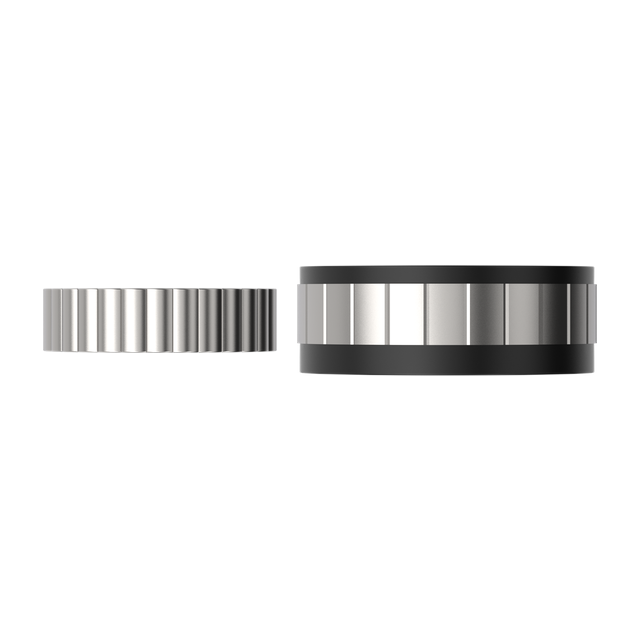

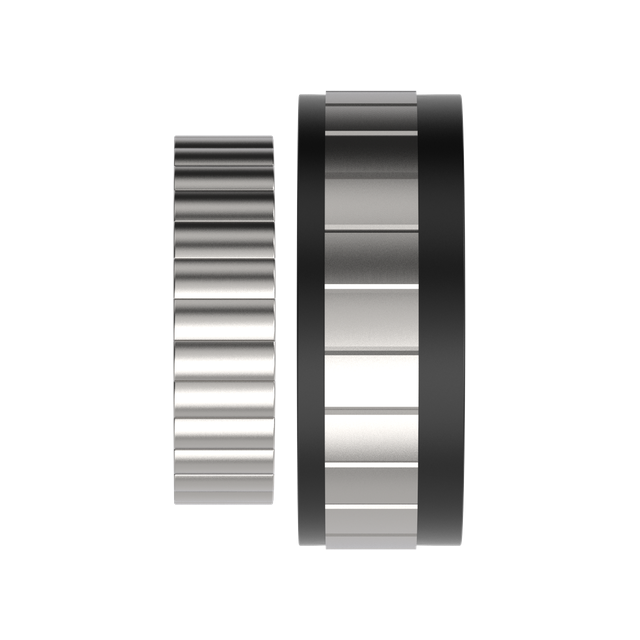

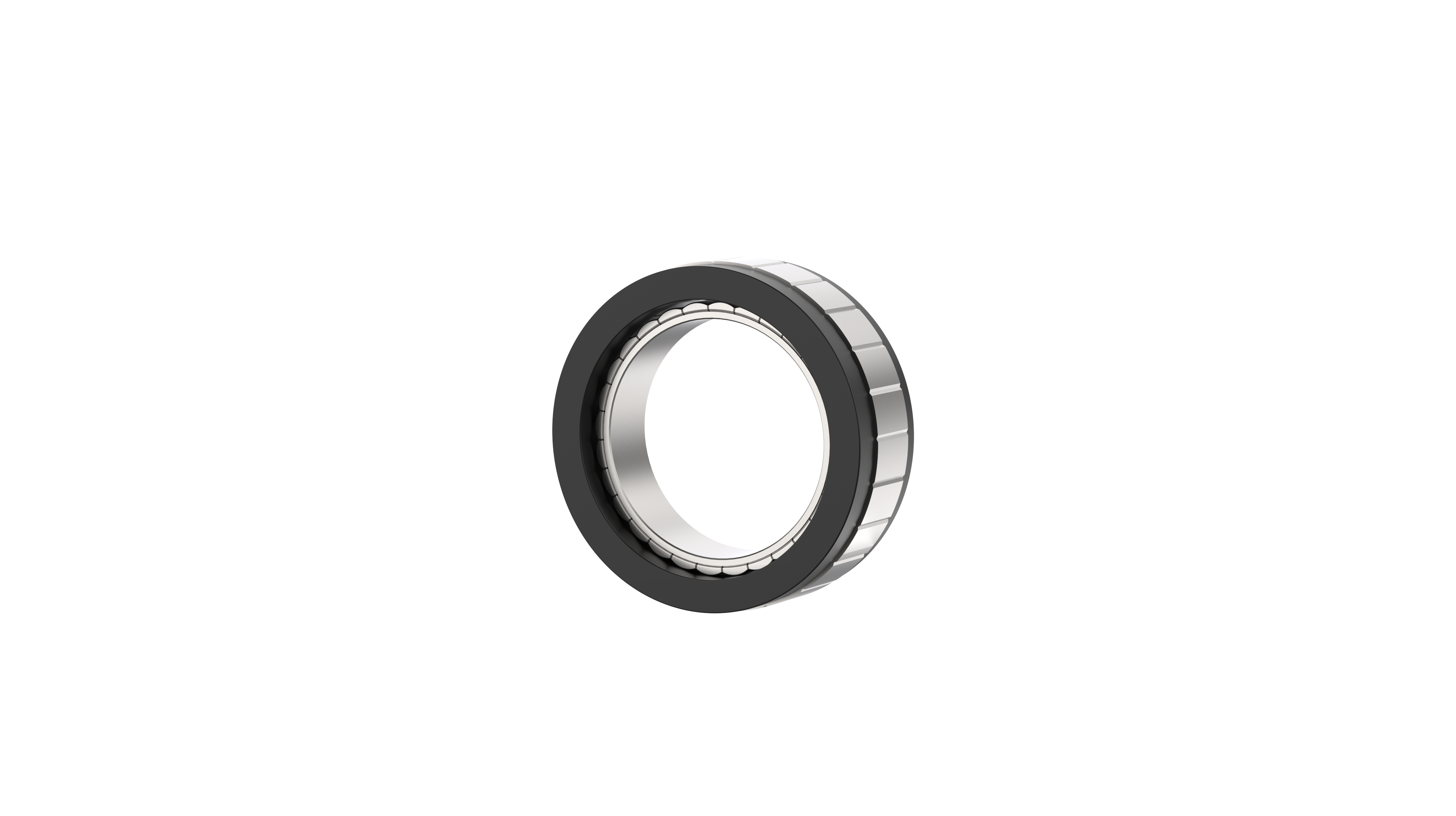

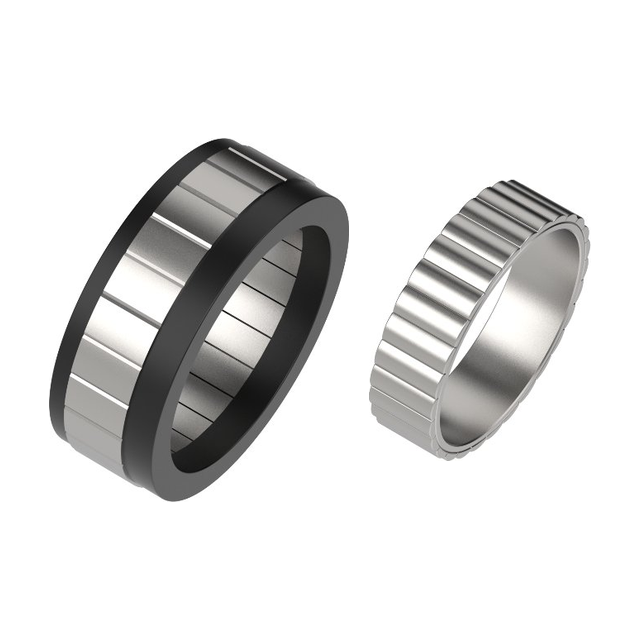

Motor de torque sem moldura JCTM76

Velocidade de carga livre (rpm)

3200±10%

Perda Total (W)

39

Potência nominal (W)

322.01

Constante de Torque (N·m/A)

0.164

Eficiência nominal η (%)

83

Pares de Pólos

14

Torque nominal (N·m)

1.23

Momento de inércia do rotor J

(Kgcm2)

0.6

Velocidade nominal (rpm)

2500

Torque de engrenagem (mNm)

24

Torque de Pico (N·m)

3.63

Fator de de torque ondulação (%)

2

Resistência de Linha (Ω)

0,465±10%

Sensor de temperatura

NTC(100 mil)

Indutância de linha (mH)

0,65±20%

Peso Total (Kg)

0.32

Método de conexão de enrolamento

Y

Valor

75 Máx.

76.2

15

Nome

Altura do adesivo para envasamento

DIM interno do rotor

Altura do Rotor

Valor

27 Máx.

52

16
