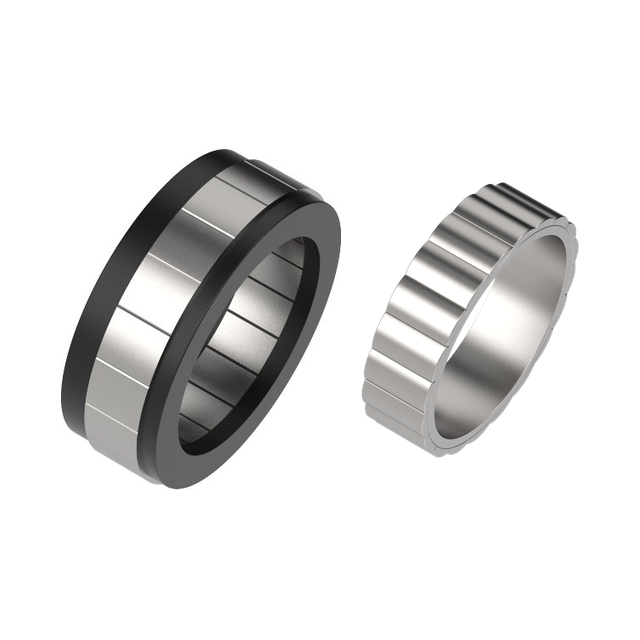

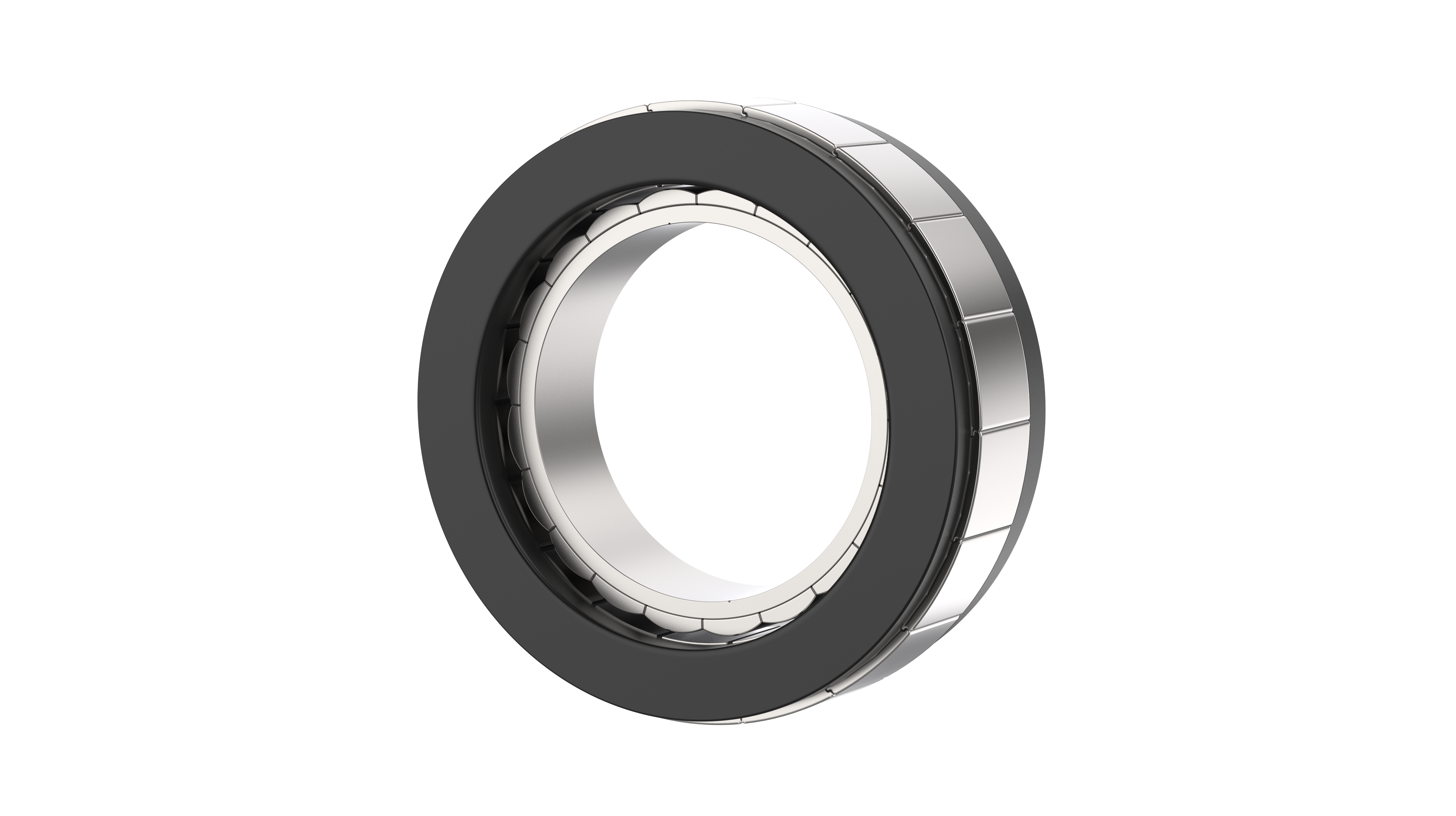

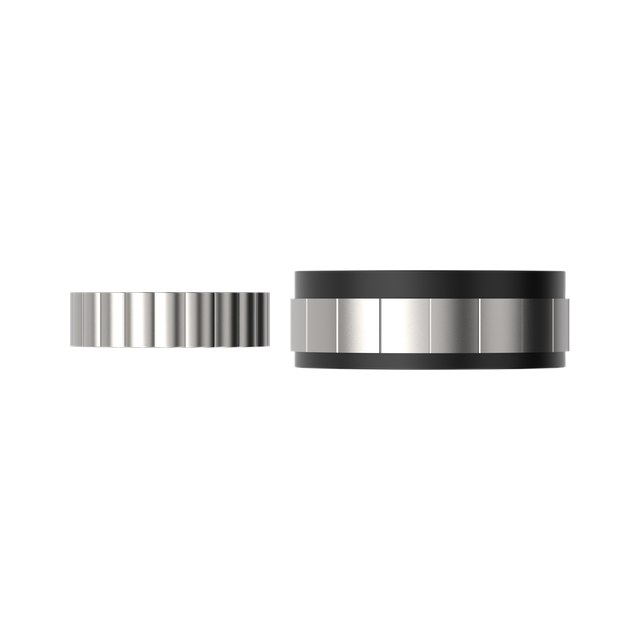

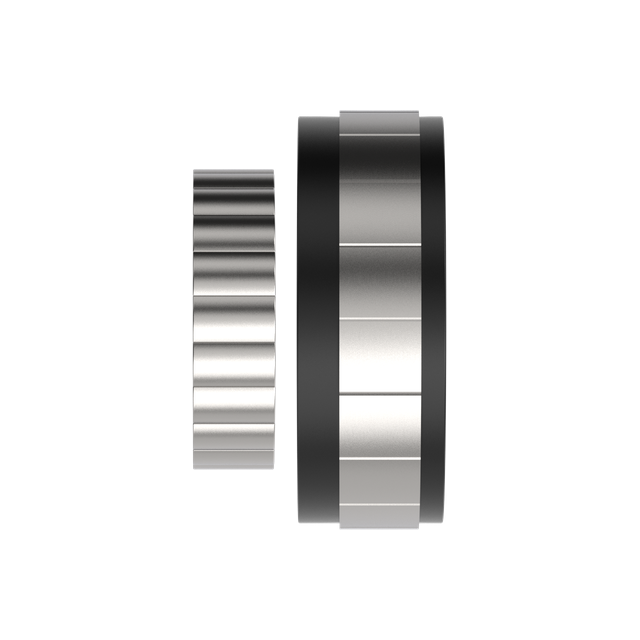

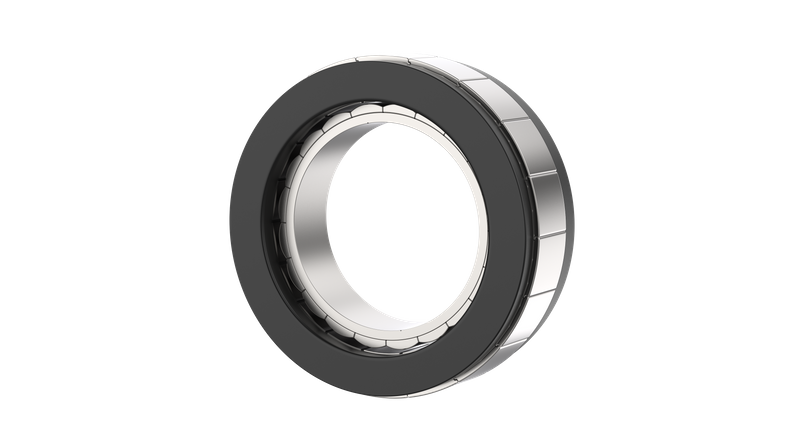

Motor de torque sem moldura JCTM69

Home / Products / Motor de torque sem moldura JCTM69

Tensão nominal (V)

Aumento de temperatura @ avaliado

80K@18min

Velocidade de carga livre (rpm)

3500±10%

Perda Total (W)

Potência nominal (W)

208.92

Constante de Torque (N·m/A)

0.149

Eficiência nominal η (%)

Pares de Pólos

Torque nominal (N·m)

1.05

Momento de inércia do rotor J

(Kgcm2)

0.8

Velocidade nominal (rpm)

1900

Torque de engrenagem (mNm)

Torque de Pico (N·m)

3.15

Fator de de torque ondulação (%)

1.80

Resistência de Linha (Ω)

0,5±10%

Sensor de temperatura

NTC(100 mil)

Indutância de linha (mH)

0,9±20%

Peso Total (Kg)

0.276

Método de conexão de enrolamento

Produtos Relacionados

Nome	Fio magnético máx.OD	DIM externo do estator	Laminação do Estator THK
Valor	67 Máx.	69	13
Nome	Altura do adesivo para envasamento	DIM interno do rotor	Altura do Rotor
Valor	24 Máx.	42	13.5
