Os atuadores lineares industriais são os heróis desconhecidos da automação moderna, convertendo o movimento rotacional em movimento linear preciso para alimentar inúmeros processos industriais. Ao contrário dos atuadores de consumo projetados para aplicações leves, os atuadores lineares industriais são projetados para resistir a ambientes agressivos, fornecer altas capacidades de carga e operar de maneira confiável por milhões de ciclos. Este guia abrangente orientará você em tudo o que você precisa saber sobre atuadores lineares industriais, desde sua definição básica e princípios de funcionamento até aplicações no mundo real e como selecionar o produto certo para suas necessidades específicas.
O que é um atuador linear industrial?
Um atuador linear industrial é um dispositivo mecânico que transforma o movimento rotacional de um motor elétrico, bomba hidráulica ou compressor pneumático em movimento retilíneo. Este movimento é usado para empurrar, puxar, levantar, abaixar ou posicionar cargas com precisão excepcional. A principal diferença entre atuadores lineares industriais e de consumo está em suas especificações de construção e desempenho. Os modelos industriais apresentam materiais robustos, componentes reforçados e sistemas de vedação avançados que lhes permitem operar em temperaturas extremas, condições de poeira ou umidade e ambientes de alta vibração. Eles também oferecem capacidades de carga significativamente maiores, vida útil mais longa e controle mais preciso em comparação com seus equivalentes de consumo.
Como funcionam os atuadores lineares industriais?
O princípio de funcionamento de um atuador linear industrial varia dependendo da sua fonte de energia. Os atuadores lineares elétricos usam um motor para acionar um parafuso de avanço ou parafuso esférico, que converte o movimento rotacional do motor em movimento linear da haste do atuador. Os atuadores lineares hidráulicos dependem de fluido pressurizado para mover um pistão dentro de um cilindro, proporcionando uma saída de força extremamente alta. Os atuadores lineares pneumáticos operam de forma semelhante aos hidráulicos, mas usam ar comprimido em vez de fluido, oferecendo tempos de ciclo mais rápidos e operação mais limpa.
Entre esses três tipos, os atuadores lineares industriais elétricos tornaram-se a escolha mais popular nos últimos anos devido à sua precisão superior, eficiência energética e facilidade de integração com sistemas de controle modernos. Eles podem ser programados para executar sequências de movimentos complexas, fornecer feedback em tempo real sobre posição e velocidade e exigir manutenção mínima em comparação com sistemas hidráulicos e pneumáticos.
Principais tipos de atuadores lineares industriais
Tipo | Impulso Máximo | Precisão de controle | Consumo de energia | Custo de manutenção | Adaptabilidade Ambiental | Custo típico |
Atuador Elétrico | 100kN | ±0,01 mm | Baixo | Extremamente baixo | Média (proteção personalizável) | Médio-alto |
Atuador Hidráulico | Milhares de toneladas | ±1 mm | Alto | Alto | Forte | Médio |
Atuador Pneumático | 50kN | ±5 mm | Médio | Médio | Forte (à prova de explosão) | Baixo |
Atuador linear industrial elétrico
Os atuadores lineares industriais elétricos são o tipo mais versátil e amplamente utilizado atualmente. Eles estão disponíveis em várias configurações, incluindo atuadores elétricos DC, atuadores elétricos AC e servo-cilindros elétricos. Os atuadores elétricos CC são comumente usados em aplicações que exigem potência baixa a média, enquanto os atuadores elétricos CA são mais adequados para operação contínua de alta potência. Os servocilindros elétricos oferecem o mais alto nível de precisão e desempenho dinâmico, tornando-os ideais para robótica e sistemas de automação avançados.
Atuador linear hidráulico
Os atuadores lineares hidráulicos são conhecidos por sua excepcional saída de força, tornando-os a escolha preferida para aplicações pesadas, como equipamentos de construção, máquinas de mineração e grandes prensas industriais. Podem gerar forças de até várias centenas de toneladas, mas requerem sistemas hidráulicos complexos e manutenção regular para evitar vazamentos de fluidos.
Atuador linear pneumático
Os atuadores lineares pneumáticos são rápidos, limpos e econômicos, tornando-os adequados para aplicações que exigem altas taxas de ciclo e saída de força moderada. Eles são comumente usados em máquinas de embalagem, linhas de montagem e sistemas de manuseio de materiais. No entanto, eles são menos precisos que os atuadores elétricos e podem ser barulhentos durante a operação.
Principais benefícios dos atuadores lineares industriais
Os atuadores lineares industriais oferecem inúmeras vantagens que os tornam componentes essenciais na automação industrial moderna. Um dos benefícios mais significativos é a sua alta precisão, que permite o posicionamento preciso das cargas em frações de milímetro. Essa precisão é crítica em aplicações como fabricação de semicondutores, equipamentos médicos e montagem automotiva, onde mesmo o menor erro pode ter consequências graves.
Outro benefício importante é sua confiabilidade e durabilidade. Os atuadores lineares industriais são construídos para durar, com muitos modelos oferecendo vida útil de mais de 10 milhões de ciclos. Eles são projetados para suportar condições operacionais adversas, incluindo temperaturas extremas, poeira, umidade e vibração, garantindo operação ininterrupta mesmo nos ambientes mais exigentes.
Os atuadores lineares industriais também oferecem excelente eficiência energética, principalmente os modelos elétricos. Ao contrário dos sistemas hidráulicos que consomem energia mesmo quando ociosos, os atuadores elétricos utilizam energia apenas quando estão em movimento, resultando em economias significativas de energia ao longo do tempo. Eles também são mais fáceis de instalar e manter, sem necessidade de tubulações complexas ou sistemas de manuseio de fluidos.
Aplicações de Atuadores Lineares Industriais
Atuadores lineares industriais são usados em uma ampla gama de indústrias e aplicações. Na indústria automotiva, eles são usados para soldagem de posicionamento de robôs, linhas de montagem de portas, instalação de componentes de motores e automação de oficinas de pintura. Eles fornecem a precisão e a confiabilidade necessárias para garantir qualidade consistente e altas taxas de produção.
Na indústria de alimentos e bebidas, os atuadores lineares são usados em equipamentos de envase, máquinas de selagem, linhas de embalagem e sistemas de transporte. Eles são projetados para atender a rígidos padrões de higiene, com construção em aço inoxidável e classificações de proteção IP65 ou superiores que permitem fácil limpeza e higienização.
A indústria médica depende de atuadores lineares para diversas aplicações, incluindo ajuste de mesa cirúrgica, sistemas de elevação de pacientes, equipamentos de reabilitação e máquinas de diagnóstico. Eles oferecem operação suave e silenciosa e controle preciso, garantindo conforto e segurança ao paciente.

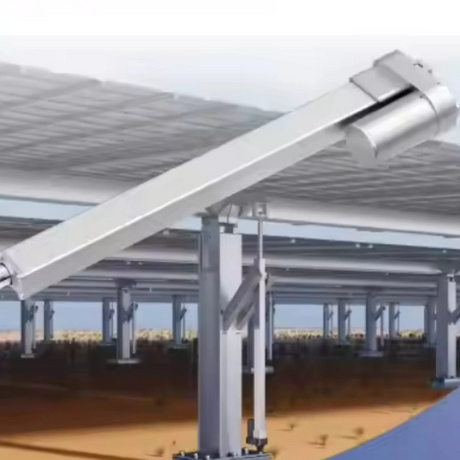

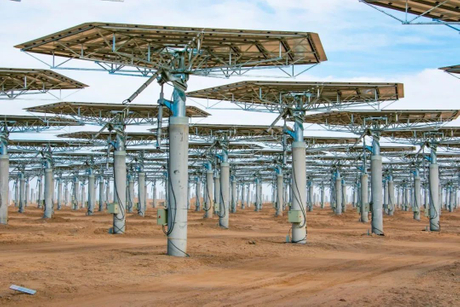

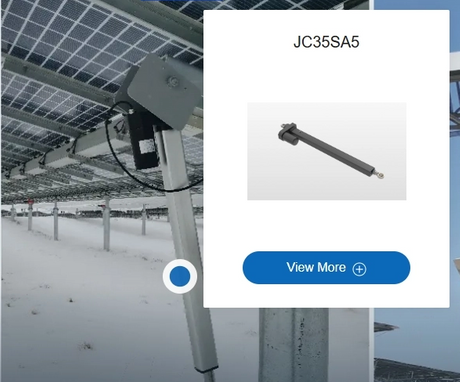

No setor de energia renovável, atuadores lineares são usados em sistemas de rastreamento solar para ajustar o ângulo dos painéis solares para obter a máxima eficiência energética. Eles também são usados em turbinas eólicas para controlar o passo das pás e em sistemas de armazenamento de energia para operar sistemas de ventilação e segurança.
Outras aplicações comuns incluem máquinas agrícolas, logística e armazenamento, aeroespacial e defesa e robótica industrial. À medida que a automação continua a avançar, espera-se que a demanda por atuadores lineares industriais de alto desempenho cresça significativamente nos próximos anos.
Como escolher o atuador linear industrial certo?
A seleção do atuador linear industrial certo para sua aplicação requer uma consideração cuidadosa de vários fatores-chave. O primeiro e mais importante fator é a capacidade de carga, que se refere à força máxima que o atuador pode exercer. Você deve escolher um atuador com capacidade de carga pelo menos 20% maior que a carga máxima esperada para garantir uma operação segura e confiável.
O próximo fator a considerar é o comprimento do curso, que é a distância que a haste do atuador pode estender e retrair. Você deve medir a distância de deslocamento necessária para sua aplicação e selecionar um atuador com um comprimento de curso que corresponda ou exceda ligeiramente essa distância.
A velocidade é outra consideração importante. A velocidade de um atuador linear é normalmente medida em milímetros por segundo (mm/s) e varia dependendo da carga e da fonte de energia. Você deve escolher um atuador com uma velocidade que atenda aos requisitos de tempo de ciclo da sua aplicação.
A classificação de proteção, ou classificação IP, indica a resistência do atuador à poeira e umidade. Para aplicações em ambientes agressivos, como uso externo ou ambientes industriais úmidos, você deve selecionar um atuador com classificação de proteção IP65 ou superior.
Outros fatores a serem considerados incluem o tipo de controle, opções de montagem, faixa de temperatura ambiente e vida útil. Também é importante escolher um fabricante confiável que ofereça produtos de alta qualidade e suporte técnico confiável.
Recomendações de produtos JIECANG
A JIECANG é líder global em tecnologia de acionamento linear, oferecendo uma linha abrangente de atuadores lineares industriais de alto desempenho projetados para atender às diversas necessidades da indústria moderna. Com mais de 20 anos de experiência e compromisso com a inovação, a JIECANG desenvolveu uma reputação por produzir soluções de acionamento linear confiáveis, duráveis e econômicas.

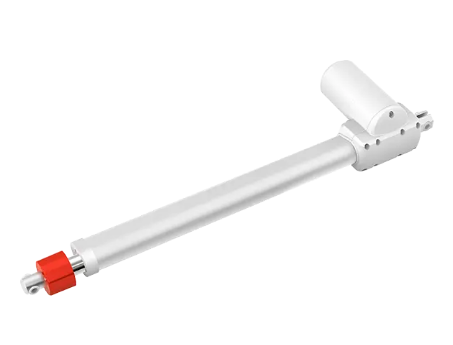

O atuador linear industrial JC35L28 para serviços pesados foi projetado para aplicações que exigem capacidades de carga extremamente altas. Ele pode fornecer uma força de impulso máxima de 10.000 N e uma força de tração máxima de 8.000 N, tornando-o ideal para máquinas pesadas, equipamentos de manuseio de materiais e prensas industriais. Ele apresenta uma construção robusta em liga de alumínio, classificação máxima de proteção IPX6 e sensores Hall opcionais para feedback de posição preciso. O JC35L28 está disponível em comprimentos de curso que variam de 50 mm a 400 mm e opera com alimentação de 24 V ou 29 V CC.

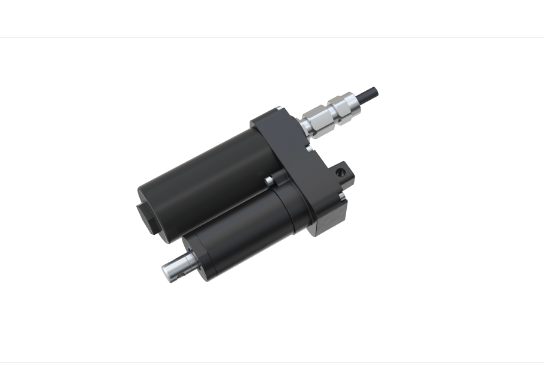

O atuador linear industrial à prova de explosão JC35FA17 foi projetado especificamente para uso em ambientes perigosos onde gases inflamáveis ou poeira podem estar presentes. Ele apresenta um design integrado à prova de explosão que atende ao padrão Ex db ⅡC T4 Gb, tornando-o adequado para uso em sistemas de armazenamento de energia, fábricas de produtos químicos e instalações de petróleo e gás. O JC35FA17 oferece uma classificação de proteção IP65 e uma ampla variedade de comprimentos de curso para acomodar diferentes requisitos de instalação.

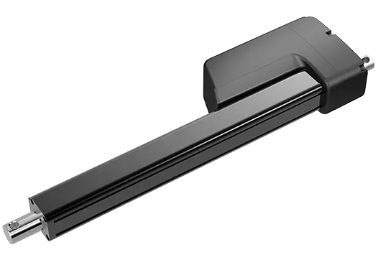

O atuador linear industrial inteligente JC35FA2 é uma solução avançada que combina alto desempenho com recursos de controle inteligente. Possui um design modular que permite substituir facilmente sistemas hidráulicos, oferecendo maior precisão, eficiência energética e confiabilidade. O JC35FA2 é equipado com sensores integrados e componentes eletrônicos de controle que permitem o monitoramento em tempo real da posição, velocidade e carga. Ele pode ser integrado a sistemas PLC e outras redes de controle industrial para suportar aplicações complexas de automação.

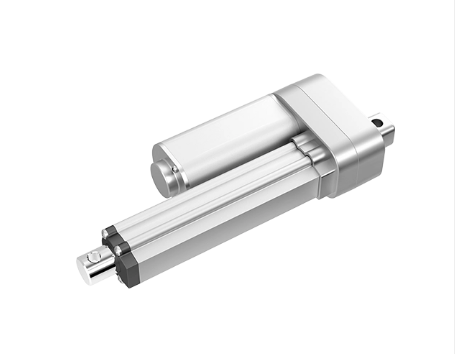

O atuador linear industrial de uso geral JC35W2 é uma solução versátil e econômica para uma ampla gama de aplicações de serviço médio. Ele oferece capacidade de carga máxima de 3.000 N, classificação de proteção IPX4 e sensores Hall opcionais para feedback de posição. O JC35W2 opera com alimentação de 12 V, 24 V ou 48 V CC e está disponível em comprimentos de curso que variam de 50 mm a 400 mm. Possui um design compacto, operação de baixo ruído e fácil instalação, tornando-o ideal para máquinas de embalagem, linhas de montagem e equipamentos médicos.
Para robótica e aplicações de alta dinâmica, a JIECANG oferece a série JCLA de atuadores lineares de alto desempenho. O modelo JCLA-75-300 , por exemplo, pode fornecer um impulso de pico máximo de 8.000 N e uma velocidade máxima de 300 mm/s, tornando-o adequado para uso em robôs industriais, robôs colaborativos e veículos guiados automaticamente. Ele apresenta uma construção leve em liga de alumínio, fuso de esfera de alta precisão e motor e controlador integrados para instalação compacta.
Conclusão
Os atuadores lineares industriais são componentes essenciais na automação industrial moderna, fornecendo o movimento linear preciso e confiável necessário para alimentar uma ampla gama de aplicações. Esteja você trabalhando na fabricação automotiva, alimentos e bebidas, equipamentos médicos ou energia renovável, escolher o atuador linear industrial certo é fundamental para o sucesso do seu projeto.
A JIECANG oferece uma linha abrangente de atuadores lineares industriais de alto desempenho projetados para atender às diversas necessidades da indústria moderna. Desde modelos pesados capazes de levantar toneladas de peso até atuadores inteligentes com recursos de controle avançados, a JIECANG tem uma solução para cada aplicação. Seus produtos são construídos para durar, com construção robusta, altos índices de proteção e desempenho confiável mesmo nos ambientes mais exigentes.
Se você está procurando um fornecedor confiável de atuadores lineares industriais, a JIECANG é uma excelente escolha. Eles oferecem produtos de alta qualidade, preços competitivos e suporte técnico excepcional para ajudá-lo a encontrar a solução perfeita para suas necessidades específicas. Explore hoje a linha completa de produtos de atuadores lineares industriais da JIECANG ou solicite um orçamento personalizado para iniciar seu próximo projeto.
Perguntas frequentes
1.Qual é a diferença entre um atuador linear industrial e um atuador linear de consumo?
Os atuadores lineares industriais são construídos com materiais e componentes mais robustos para suportar condições operacionais adversas, cargas mais altas e vida útil mais longa. Eles também oferecem maior precisão e recursos de controle mais avançados em comparação com atuadores de consumo, que são projetados para aplicações leves, como móveis e eletrodomésticos.
2.Como determino a capacidade de carga necessária para meu atuador linear?
Para determinar a capacidade de carga necessária, é necessário calcular a força máxima que o atuador precisará exercer em sua aplicação. Isto inclui o peso da carga, quaisquer forças de atrito e quaisquer forças dinâmicas que possam ocorrer durante a operação. Recomenda-se escolher um atuador com capacidade de carga pelo menos 20% superior à carga máxima calculada para fornecer uma margem de segurança.
3.Qual é a vida útil típica de um atuador linear industrial?
A vida útil de um atuador linear industrial depende de vários fatores, incluindo carga, velocidade, ciclo de trabalho e ambiente operacional. Sob condições normais de operação, a maioria dos atuadores lineares industriais de alta qualidade pode durar 10 milhões de ciclos ou mais. A manutenção regular, como lubrificação e inspeção, pode ajudar a prolongar a vida útil do atuador.
4.O que significa a classificação IP de um atuador linear?
A classificação IP, ou classificação de proteção de ingresso, indica a resistência do atuador à poeira e umidade. O primeiro dígito representa o nível de proteção contra objetos sólidos, enquanto o segundo dígito representa o nível de proteção contra líquidos. Por exemplo, uma classificação IP65 significa que o atuador é completamente à prova de poeira e protegido contra jatos de água de baixa pressão vindos de qualquer direção.
5. Os atuadores lineares industriais podem ser personalizados?
Sim, a maioria dos fabricantes, incluindo a JIECANG, oferece atuadores lineares industriais personalizados para atender aos requisitos específicos da aplicação. As opções de personalização incluem diferentes comprimentos de curso, capacidades de carga, velocidades, classificações de proteção, opções de montagem e interfaces de controle. A JIECANG também oferece serviços de engenharia personalizados para desenvolver soluções de acionamento linear personalizadas para aplicações exclusivas.
6.Qual é a diferença entre um fuso de avanço e um atuador linear de fuso de esferas?
Os atuadores de parafuso de avanço usam uma haste roscada e uma porca para converter o movimento rotacional em movimento linear. Eles são simples, econômicos e oferecem alto torque de retenção, mas têm menor eficiência e vida útil mais curta em comparação aos atuadores de fuso de esferas. Os atuadores de fuso de esferas utilizam rolamentos de esferas recirculantes entre o parafuso e a porca, resultando em maior eficiência, menor atrito e vida útil mais longa. Eles são mais caros que os atuadores de parafuso de avanço, mas oferecem melhor desempenho para aplicações de alta precisão e alto ciclo.
7.Como faço para instalar um atuador linear industrial?
O processo de instalação de um atuador linear industrial varia dependendo do modelo e da aplicação. A maioria dos atuadores vem com suportes de montagem que permitem fácil instalação usando parafusos ou porcas. É importante garantir que o atuador esteja devidamente alinhado e que a carga seja aplicada axialmente para evitar carga lateral, que pode danificar o atuador. Você também deve seguir as instruções do fabricante para fiação e conexão elétrica.
8.Qual manutenção é necessária para atuadores lineares industriais?
Os atuadores lineares industriais elétricos requerem manutenção mínima em comparação com os sistemas hidráulicos e pneumáticos. As tarefas regulares de manutenção incluem a inspeção do atuador quanto a sinais de desgaste ou danos, a limpeza da haste e das vedações do atuador e a lubrificação do mecanismo do parafuso conforme recomendado pelo fabricante. Também é importante verificar periodicamente as conexões elétricas e o sistema de controle para garantir o funcionamento adequado.
9. Qual é o prazo de entrega típico para atuadores lineares industriais?
O prazo de entrega para atuadores lineares industriais depende do modelo, quantidade e quaisquer personalizações necessárias. Modelos padrão prontos para uso geralmente estão disponíveis para entrega imediata ou dentro de alguns dias. Atuadores personalizados podem ter prazos de entrega mais longos, normalmente variando de 2 a 6 semanas, dependendo da complexidade da personalização.
10. A JIECANG oferece suporte técnico para seus atuadores lineares industriais?
Sim, a JIECANG fornece suporte técnico abrangente para todos os seus produtos, incluindo atuadores lineares industriais. Sua equipe de engenheiros experientes pode ajudar na seleção de produtos, engenharia de aplicação, instalação e solução de problemas. Eles também oferecem programas de treinamento e documentação técnica para ajudar os clientes a aproveitar ao máximo seus sistemas de acionamento linear.
