Atuadores Lineares: Definição, Princípio de Funcionamento e Guia de Seleção

A mesa de escritório que você levanta todas as manhãs, a porta traseira automática de um carro e o movimento suave de um tomógrafo médico dependem do mesmo componente essencial: o atuador linear. O nome pode parecer altamente técnico, mas a ideia é simples. Um atuador linear faz um trabalho extremamente bem: empurra ou puxa um objeto em linha reta. Essa função focada tornou-a um dos blocos de construção mais importantes da automação moderna.

Neste artigo, veremos mais de perto o que é um atuador linear, como funciona, os principais tipos disponíveis e como escolher o sistema de atuador linear certo para um projeto específico.

O que é um atuador linear?

Um atuador linear é um dispositivo mecânico que converte o movimento rotativo em movimento retilíneo. Um atuador linear fornece movimento de empurrar e puxar diretamente. Se um motor é como uma roda girando em círculos, um atuador linear é mais parecido com um pistão movendo-se para frente e para trás.

Este movimento em linha reta torna o atuador linear ideal para tarefas como elevação, pressão, fixação, inclinação e posicionamento.

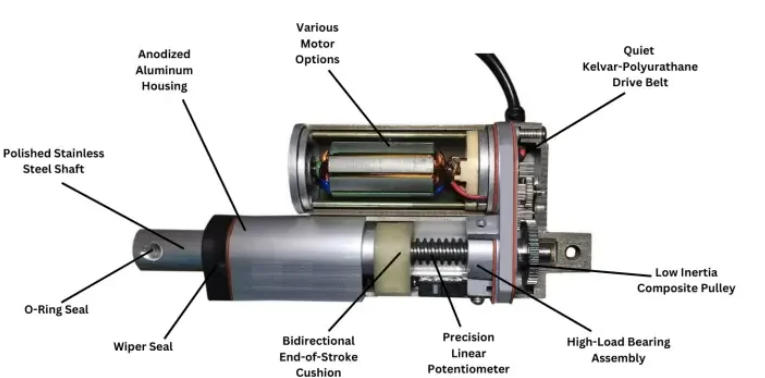

Um sistema típico de atuador linear elétrico geralmente inclui um motor rotativo (de passo, escova CC ou servo sem escova) e um parafuso de avanço roscado com uma porca de precisão . Quando o motor é ligado, ele gera força rotacional.

Como funciona um atuador linear?

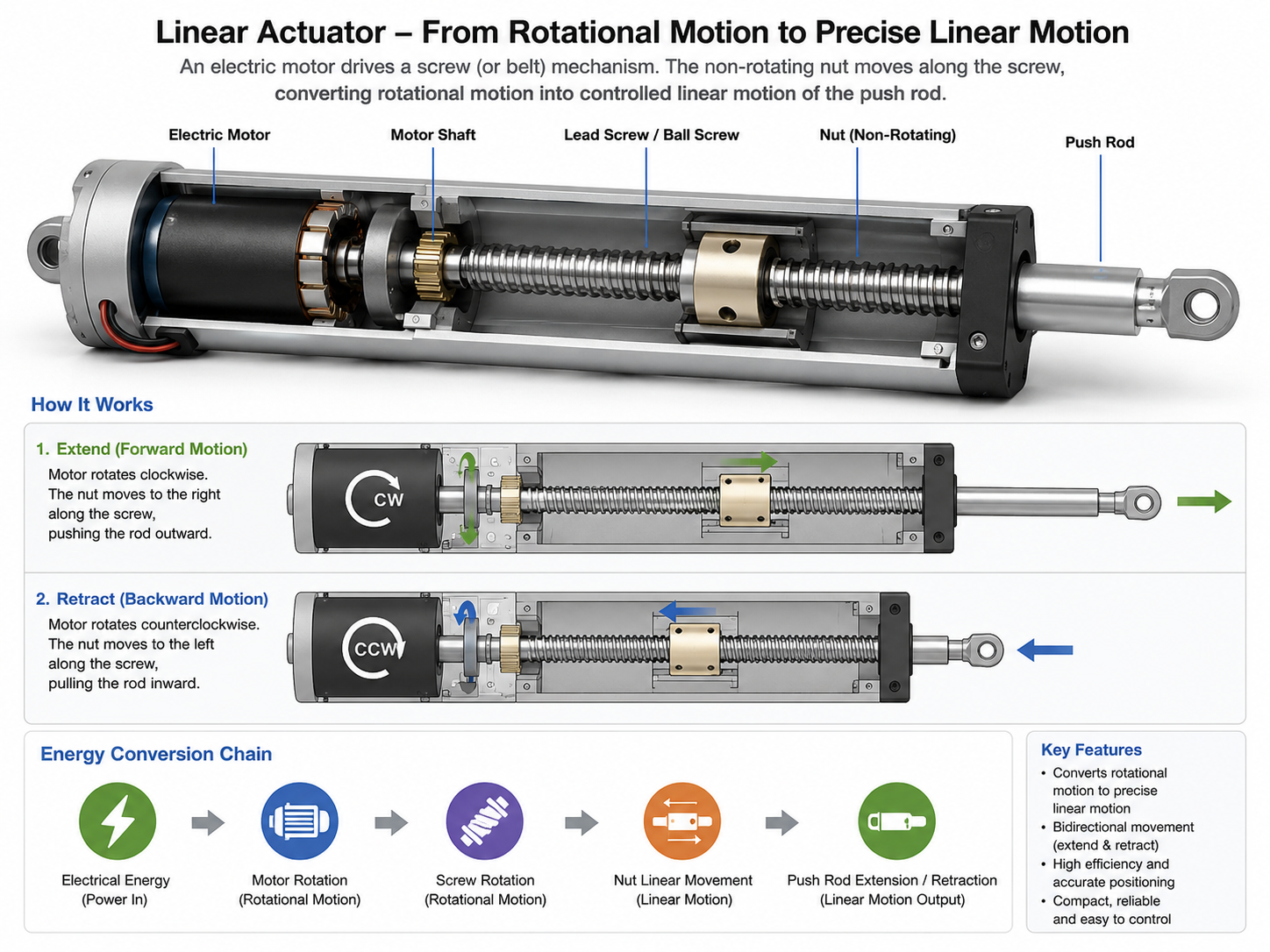

Um atuador linear opera convertendo o movimento rotacional gerado por um motor elétrico em movimento linear preciso. Isto é conseguido através de um mecanismo de parafuso de avanço ou fuso de esfera, onde o torque do motor no sentido horário e anti-horário aciona um conjunto de porcas ao longo do comprimento do parafuso, produzindo movimento linear controlado para frente e para trás.

Se você abrir um atuador linear elétrico típico, verá uma cadeia clara de conversão de energia. A energia entra no sistema, o motor começa a girar e o eixo do motor gira um parafuso de precisão ou, em alguns modelos, um mecanismo acionado por correia. Como a porca é impedida de girar, ela só pode se mover para frente ou para trás ao longo da rosca do parafuso. Como resultado, a haste se estende ou retrai, completando um ciclo completo de movimento linear.

Principais tipos de atuadores lineares

Com base na fonte de energia, os atuadores lineares são geralmente divididos em três categorias principais: elétricos, hidráulicos e pneumáticos. Cada um tem seus próprios pontos fortes em termos de força, velocidade, precisão e controle, portanto a escolha certa depende do trabalho em questão.

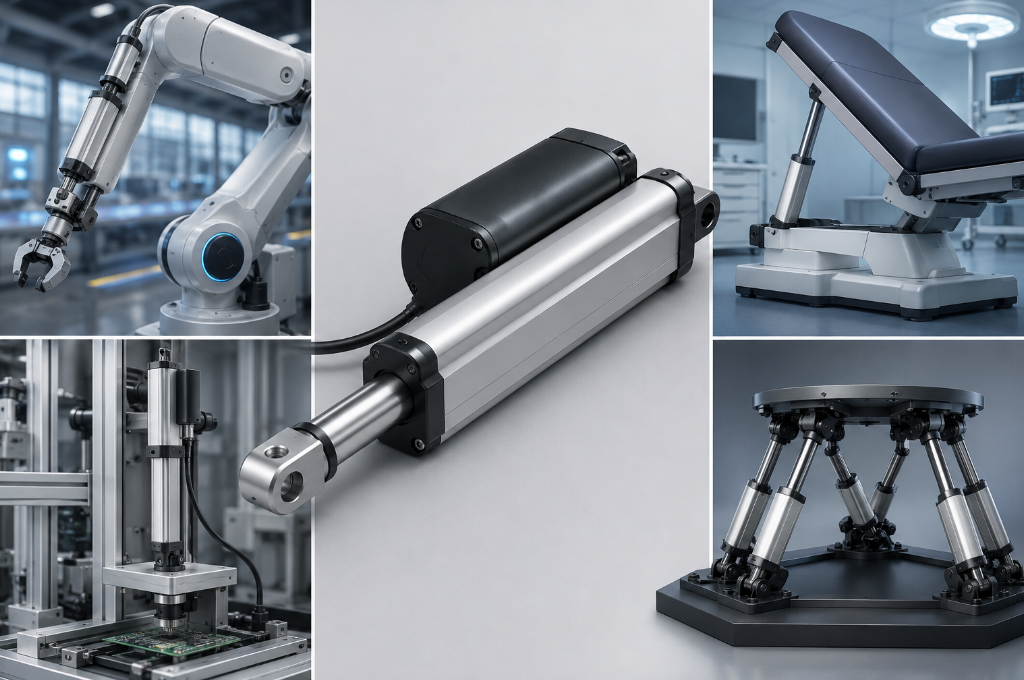

Atuadores Lineares Elétricos

Os atuadores lineares elétricos são atualmente a categoria que mais cresce. Eles se conectam diretamente a uma fonte de energia e não requerem uma estação de bombeamento ou fornecimento de ar comprimido. A estrutura é relativamente simples e a integração é fácil.

Os atuadores elétricos se destacam no controle de precisão. Eles podem alcançar um posicionamento altamente preciso e são ideais para aplicações que exigem trajetórias de movimento exatas, como juntas robóticas, dispositivos médicos e plataformas de testes automatizados. Eles também são silenciosos, limpos e exigem pouca manutenção.

No entanto, os atuadores elétricos nem sempre são a melhor escolha para aplicações de força extremamente elevada e dependem de uma fonte de alimentação estável.

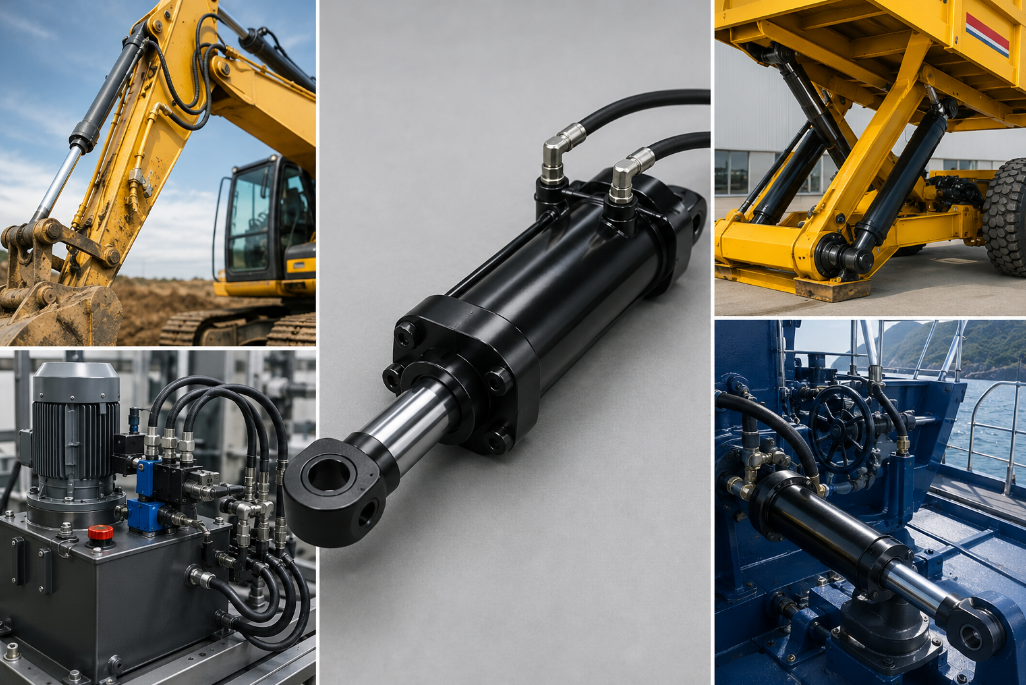

Atuadores Lineares Hidráulicos

Atuadores lineares hidráulicos usam fluido pressurizado para acionar um pistão. Como os líquidos são essencialmente incompressíveis, os sistemas hidráulicos podem gerar uma força enorme, razão pela qual são amplamente utilizados em máquinas de construção, equipamentos de elevação pesada e sistemas de direção marítima.

Sua densidade de potência é muito alta, o que significa que um cilindro hidráulico compacto pode movimentar cargas de várias toneladas. A desvantagem é que os sistemas hidráulicos exigem uma bomba, um reservatório de óleo e uma rede de tubulação, o que torna a configuração geral maior e mais complexa de manter. Também existe o risco de vazamento de fluido.

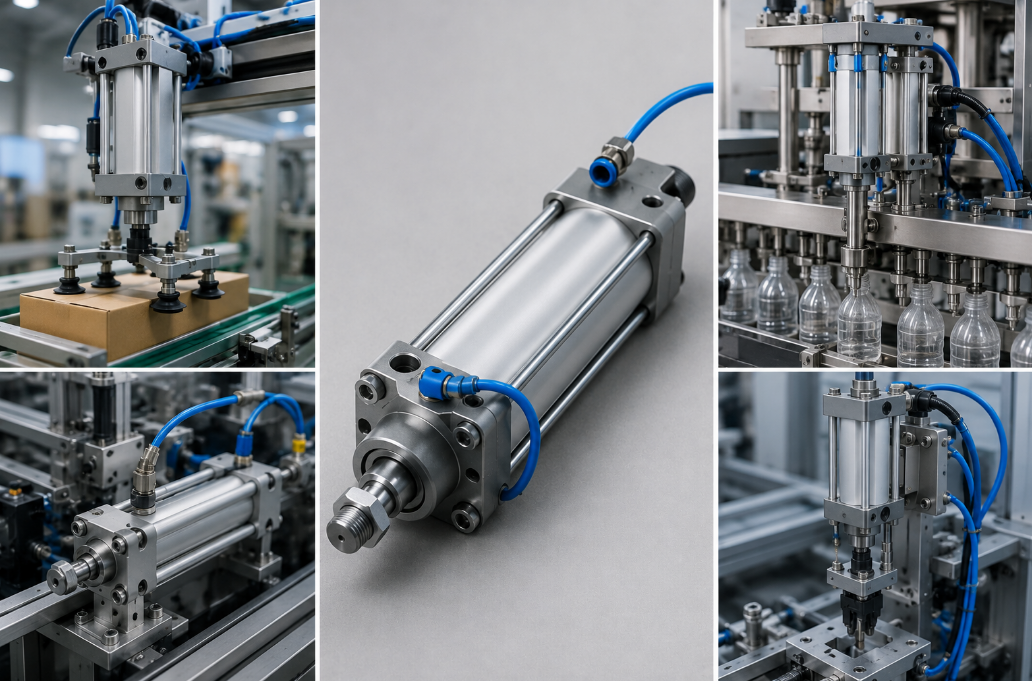

Atuadores lineares pneumáticos

Atuadores lineares pneumáticos usam ar comprimido como fonte de energia. Eles se movem rapidamente, têm uma estrutura simples e são relativamente acessíveis. Eles são comumente usados ​​em máquinas de embalagem, linhas de montagem automatizadas e equipamentos de processamento de alimentos e bebidas, onde muitas vezes é necessário um movimento rápido de vaivém.

Entretanto, como o ar é compressível, os atuadores pneumáticos não são tão estáveis ​​quanto os atuadores elétricos quando se trata de posicionamento preciso ou manutenção de uma posição intermediária. Eles geralmente são mais adequados para controle de movimento de ponta a ponta.

Nenhum desses três métodos de acionamento é universalmente melhor que os outros. A escolha certa depende se o seu projeto prioriza força, velocidade, precisão, custo ou conveniência de manutenção.

Principais tipos de atuadores lineares elétricos

Dentro da categoria mais ampla de atuadores lineares elétricos, existem vários subtipos baseados na estrutura de transmissão e no tipo de motor. Cada um atende a uma necessidade diferente.

Do ponto de vista da transmissão, os atuadores aparafusados ​​são os mais comuns. Eles podem ser divididos em designs de fuso de avanço e fuso de esfera. Os atuadores de parafuso de avanço possuem uma estrutura mais simples e menor custo, tornando-os adequados para aplicações leves e de baixa a média velocidade. Os atuadores de fuso de esferas utilizam esferas rolantes entre o parafuso e a porca para reduzir o atrito, o que lhes confere maior eficiência e precisão. Eles são ideais para aplicações que exigem partidas e paradas frequentes ou posicionamento muito preciso.

Outra opção é o atuador acionado por correia . Este design funciona de forma semelhante ao sistema de correia de uma impressora. É um bom ajuste para viagens de longas distâncias, precisão moderada e movimentos mais rápidos.

Do ponto de vista motor, também existem várias opções. Os atuadores de motor CC escovado são acessíveis e fáceis de controlar, o que os torna comuns em produtos de consumo e equipamentos industriais em geral. Os atuadores de motor de passo podem ser controlados com sinais de pulso para posicionamento em malha aberta e são adequados para movimentos precisos ponto a ponto. Os atuadores servomotores representam uma solução de alto desempenho, oferecendo controle de malha fechada e resposta rápida. Eles são frequentemente usados ​​em automação avançada, máquinas CNC e robótica onde o desempenho dinâmico é importante.

Uma forma especial desta categoria é a haste elétrica, que é essencialmente um atuador linear mais integrado. Ele combina o motor, a caixa de engrenagens e o mecanismo de parafuso em uma caixa compacta. O resultado é um design limpo e fácil instalação, tornando-o popular em sistemas de rastreamento solar, janelas de ventilação, máquinas agrícolas e outras aplicações externas ou de alta proteção.

Onde os atuadores lineares são usados?

Os atuadores lineares são amplamente utilizados nas indústrias modernas e em ambientes residenciais inteligentes porque fornecem movimento linear preciso, confiável e controlado. Como fornecedora global de soluções de movimento, a JIECANG desenvolve sistemas de atuadores lineares elétricos para aplicações que vão desde automação industrial até saúde, soluções inteligentes para escritórios, móveis domésticos e sistemas de mobilidade inteligentes.

Na automação industrial, os atuadores lineares são essenciais para melhorar a eficiência e reduzir o trabalho manual. Em linhas de produção automatizadas, os atuadores lineares JIECANG são usados ​​para levantar, empurrar, posicionar, classificar e manusear materiais. Eles ajudam as máquinas a realizar movimentos suaves e precisos em sistemas de montagem, equipamentos de embalagem, transportadores logísticos e automação robótica. Com desempenho estável e controle inteligente, os atuadores lineares elétricos suportam fabricação em alta velocidade, mantendo a precisão e a segurança.

No setor de saúde, os atuadores lineares médicos desempenham um papel fundamental na melhoria do conforto do paciente e na precisão operacional. De acordo com as aplicações mostradas na JIECANG Medical Solutions, elas são comumente integradas em camas hospitalares ajustáveis, camas de enfermagem, elevadores de pacientes, cadeiras de tratamento, equipamentos de tomografia computadorizada/ressonância magnética e dispositivos de reabilitação. Sua operação silenciosa e posicionamento preciso permitem que o equipamento médico se mova suavemente, atendendo a rígidos padrões de segurança.

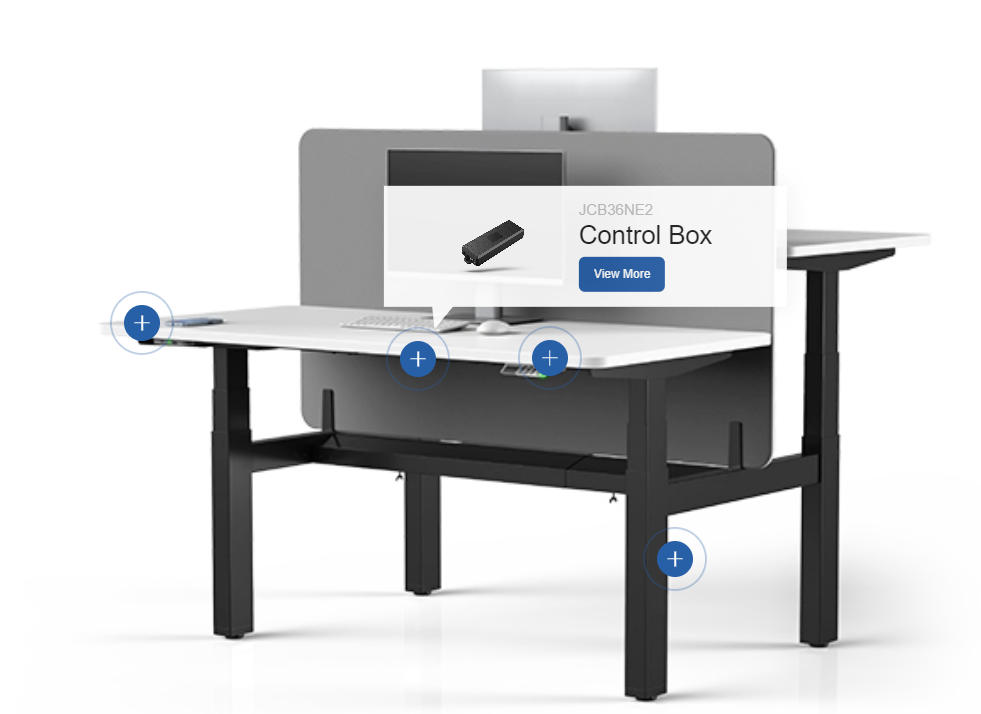

Para ambientes de escritório inteligentes, as soluções JIECANG Standing Desk demonstram como as colunas de elevação e os atuadores lineares estão transformando os locais de trabalho modernos. Mesas com altura ajustável alimentadas por atuadores elétricos permitem que os usuários alternem facilmente entre as posições sentada e em pé, melhorando a ergonomia, reduzindo a fadiga e apoiando hábitos de trabalho mais saudáveis. Esses sistemas são agora amplamente utilizados em escritórios, espaços de trabalho domésticos, salas de conferência e ambientes educacionais.

Em aplicações residenciais e de móveis inteligentes, os atuadores lineares estão cada vez mais se tornando parte da vida cotidiana. Os sistemas de atuadores JIECANG são usados ​​em camas ajustáveis, sofás reclináveis, mesas de centro elevatórias, elevadores de TV, sistemas de armazenamento de cozinha e soluções de cortinas inteligentes. Sua estrutura compacta e controle de movimento suave tornam os móveis mais inteligentes, confortáveis ​​e fáceis de usar. Você também pode ver a tecnologia de atuadores integrada em sistemas de automação residencial inteligentes que melhoram a conveniência e a eficiência do espaço.

O setor automotivo é outra importante área de aplicação para atuadores lineares elétricos. Eles são comumente usados ​​em sistemas de ajuste elétrico de assentos, portas traseiras automáticas, sistemas de teto solar, mecanismos de direção e equipamentos de RV. Os sistemas de movimento JIECANG ajudam a melhorar o conforto do veículo, a automação e a experiência do usuário, mantendo a durabilidade sob condições operacionais exigentes.

Embora essas aplicações variem muito, todas elas dependem da mesma função principal: converter energia elétrica em movimento linear suave, controlado e confiável. Seja em automação industrial, equipamentos médicos, sistemas de escritório inteligentes ou móveis domésticos inteligentes, os atuadores lineares tornaram-se uma tecnologia chave que impulsiona soluções modernas de controle de movimento.

Como escolher o atuador linear certo?

Com tantos modelos no mercado, como escolher o certo? A chave não é encontrar o “melhor” atuador, mas aquele que melhor se adapta à sua aplicação. Você deve avaliar suas necessidades em vários fatores.

1. Determine a força necessária

Primeiro, defina quanto peso ou resistência o atuador precisa para empurrar ou puxar. A força geralmente é medida em newtons (N) ou quilograma-força (kgf). Se o atuador for usado verticalmente, certifique-se de incluir a gravidade em seu cálculo. Como regra geral, é aconselhável deixar 20% a 30% de margem de força extra para que o atuador não funcione sempre com sua carga máxima.

2. Confirme o comprimento do curso

O curso refere-se à distância total que o atuador percorre desde totalmente retraído até totalmente estendido. Escolha o curso com base na amplitude de movimento real que seu projeto exige e verifique se há espaço de instalação suficiente. Quanto maior o curso, maior será a exigência de rigidez do parafuso e estabilidade de orientação.

3. Defina o requisito de velocidade

Você deve saber quanto tempo o atuador deve levar para se mover do ponto A ao ponto B. Isso ajuda a determinar a velocidade necessária, geralmente medida em milímetros por segundo (mm/s). Tenha em mente que na maioria dos atuadores a velocidade e a força são uma compensação. Maior velocidade geralmente significa menor força, portanto, muitas vezes é necessário um equilíbrio.

4. Considere precisão e repetibilidade

Se a sua aplicação exigir que o atuador pare em uma posição intermediária específica ou repita o mesmo caminho de movimento continuamente, a precisão e a repetibilidade tornam-se críticas. Nesse caso, você pode precisar de um atuador servo acionado com feedback de encoder ou pelo menos uma solução de motor de passo com sensor de posição.

5. Avalie o ambiente operacional

Temperatura, umidade, poeira e exposição a produtos químicos afetam a seleção do atuador. Aplicações externas ou ambientes de processamento de alimentos geralmente exigem uma classificação IP65 ou superior. Aplicações internas em ambientes limpos podem não precisar do mesmo nível de proteção.

6. Não negligencie o método de controle

Você controlará o atuador com um interruptor simples ou precisará conectá-lo a um CLP ou computador para obter um controle de movimento mais avançado? Um atuador CC básico é suficiente para comandos simples de extensão/retração, enquanto aplicações mais complexas podem exigir um atuador inteligente que suporte protocolos como barramento CAN, Modbus ou controle de pulso.

Produto de atuador linear JIECANG

Atuadores Lineares Industriais

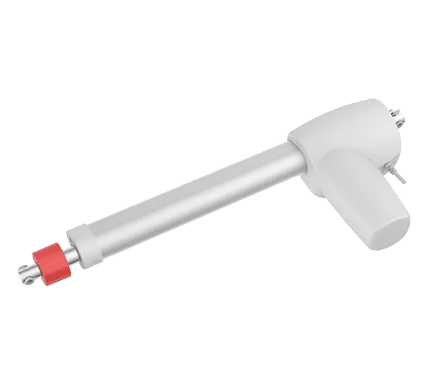

JC35L11 : Nosso principal modelo para serviços pesados, impulso máximo de até 12.000 N (1,2 toneladas), faixa de curso de 50 a 400 mm, construído para aplicações de elevação extremas.

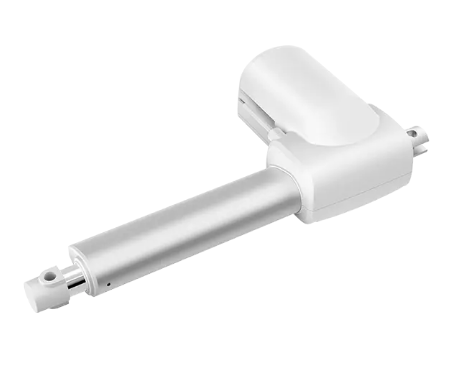

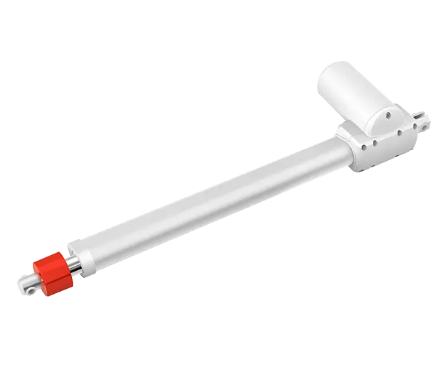

JC35L28 : Atuador industrial para serviço pesado, entrada de 24 V/29 V CC, carga máxima de 10.000 N, otimizado para ambientes de trabalho rigorosos.

Atuadores lineares médicos e de cuidados

JC35L18 : Atuador médico de alta velocidade, carga máxima de 8000N, suporta entrada de 24V/29V/36V DC, otimizado para ajustes rápidos e confiáveis ​​no atendimento ao paciente.

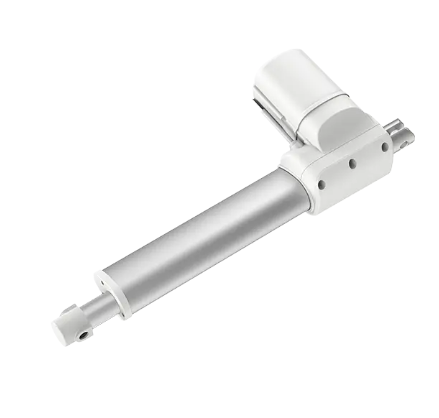

JC35L30 : Atuador médico específico para serviço pesado, entrada de 24 V/29 V CC, faixa de curso de 50 a 300 mm, construído para cuidados bariátricos e equipamentos médicos para serviço pesado.

Atuadores lineares pequenos e de alta velocidade

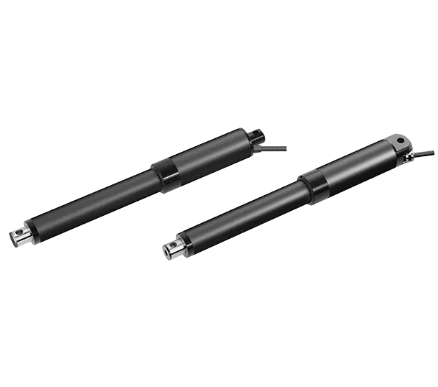

JC35N6 : Atuadores lineares micro/miniatura, otimizados para espaços compactos, faixa de curso de 30 a 300 mm, ideais para instalações domésticas inteligentes ocultas.

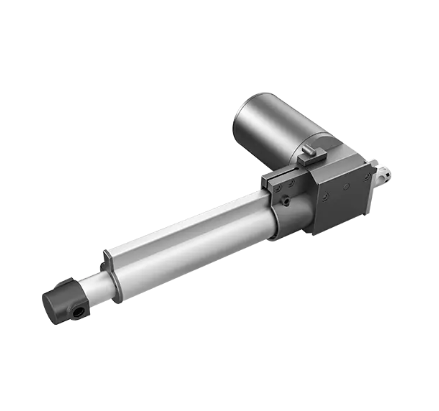

JC35D1 : Atuadores elétricos de alta velocidade, faixa de curso de 50 a 600 mm, proporcionando movimento rápido e responsivo para móveis ajustáveis ​​e automação.

Por que mais equipamentos estão mudando para sistemas de atuadores lineares elétricos?

Uma tendência clara em automação industrial e equipamentos inteligentes é a mudança de sistemas hidráulicos e pneumáticos para sistemas de atuadores lineares elétricos. Existem várias razões para esta mudança.

O primeiro é a eficiência energética. Os atuadores elétricos consomem energia apenas quando em movimento, enquanto os sistemas hidráulicos geralmente precisam de uma bomba funcionando continuamente. A segunda é a limpeza. Os sistemas elétricos não apresentam risco de vazamento de óleo hidráulico, nem criam ruído de exaustão ou névoa de óleo associados aos sistemas pneumáticos. Isso é muito importante em ambientes de fabricação médica, alimentícia e de eletrônicos.

Outra grande vantagem é o controle digital. Os atuadores elétricos podem ser facilmente integrados à IoT industrial e aos sistemas de fabricação inteligentes, permitindo monitoramento remoto e manutenção preditiva. Isso é muito mais difícil de conseguir com configurações hidráulicas ou pneumáticas tradicionais.

É claro que isso não significa que os sistemas hidráulicos e pneumáticos estejam obsoletos. Em aplicações de força extremamente alta ou velocidade ultra-alta, eles ainda apresentam vantagens claras. Mas para a maioria dos usos industriais e produtos de consumo de serviços leves e médios, o sistema de atuador linear elétrico está se tornando a escolha preferida porque é preciso, limpo e fácil de integrar.

Conclusão

Um atuador linear pode parecer um simples componente de movimento, mas nos bastidores ele fornece inúmeras conveniências, desde fábricas até residências. Compreender como funciona, conhecer as diferenças entre os tipos de atuadores e aprender como escolher o modelo certo pode ajudá-lo a tomar melhores decisões de projeto e entender melhor os dispositivos que você usa todos os dias.

Na próxima vez que você pressionar um botão e ver uma mesa subir suavemente ou o porta-malas de um carro fechar automaticamente, você poderá pensar no pequeno dispositivo interno transformando silenciosamente a rotação em movimento retilíneo.

Perguntas frequentes

1.O que é um sistema de atuador linear e qual função principal ele desempenha?

Um sistema de atuador linear é um conjunto mecânico que converte o movimento rotativo em movimento retilíneo controlado. Sua principal função é fornecer movimentos precisos de empurrar e puxar, tornando-o essencial para tarefas como levantar, pressionar, fixar, inclinar e posicionar em inúmeras aplicações, desde mesas verticais até equipamentos médicos.

2.Quais são as principais diferenças entre sistemas de atuadores lineares elétricos, hidráulicos e pneumáticos?

Os sistemas elétricos oferecem precisão superior, operação silenciosa e fácil integração com controles digitais, mas são menos ideais para aplicações de força extremamente alta. Os sistemas hidráulicos geram uma força enorme com alta densidade de potência, mas exigem configurações complexas de bombas e tubulações e apresentam riscos de vazamento. Os sistemas pneumáticos são rápidos e acessíveis, mas carecem de precisão para posicionamento intermediário devido à compressibilidade do ar.

3.Quais fatores devo considerar ao selecionar o sistema de atuador linear elétrico correto para o meu projeto?

Ao escolher um sistema de atuador linear elétrico, avalie seis fatores críticos: força necessária (com uma margem de segurança de 20-30%), comprimento do curso correspondente à sua faixa de movimento, requisitos de velocidade (observando a compensação velocidade-força), necessidades de precisão e repetibilidade, condições do ambiente operacional (classificação IP) e o método de controle desejado (desde interruptores simples até integração avançada de PLC).

4.Por que mais indústrias estão mudando de sistemas hidráulicos e pneumáticos tradicionais para sistemas de atuadores lineares elétricos?

A mudança para sistemas de atuadores lineares elétricos é impulsionada por três vantagens principais: maior eficiência energética (consumindo energia apenas quando em movimento), maior limpeza (sem vazamento ou exaustão de fluidos) e integração digital perfeita com IoT industrial e sistemas de fabricação inteligentes para monitoramento remoto e manutenção preditiva.

5.Quais são algumas aplicações comuns dos sistemas de atuadores lineares elétricos JIECANG?

Os sistemas de atuadores lineares elétricos JIECANG são amplamente utilizados em vários setores: automação industrial para elevação e posicionamento de linhas de produção, saúde para camas hospitalares ajustáveis ​​e equipamentos médicos, escritórios inteligentes para mesas de pé com altura ajustável, casas inteligentes para móveis ajustáveis ​​e elevadores de TV, e automotivo para assentos elétricos e portas elevatórias automáticas.
