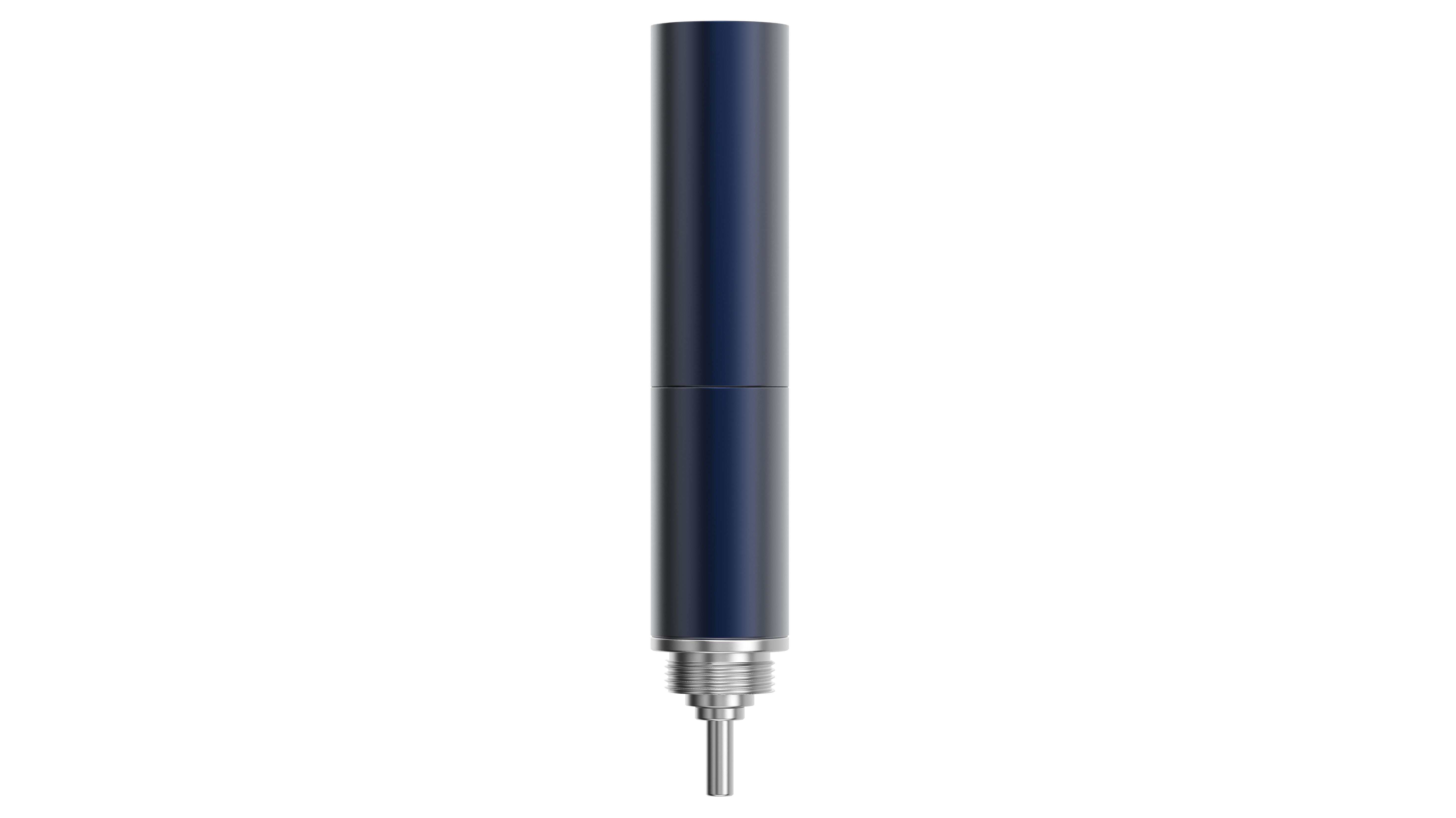

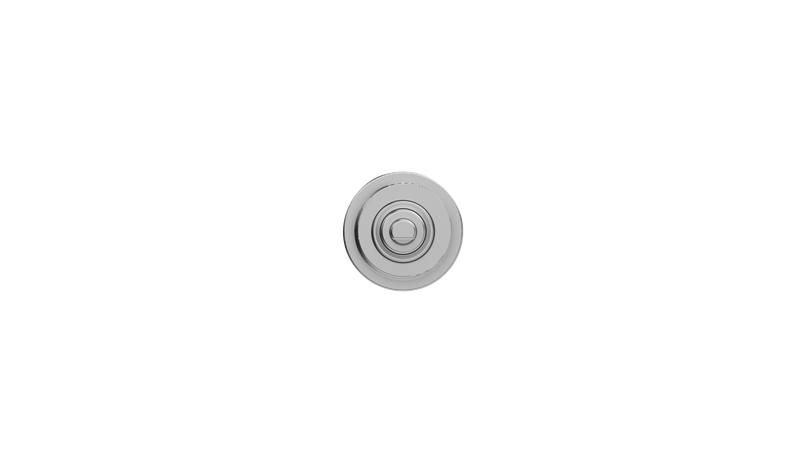

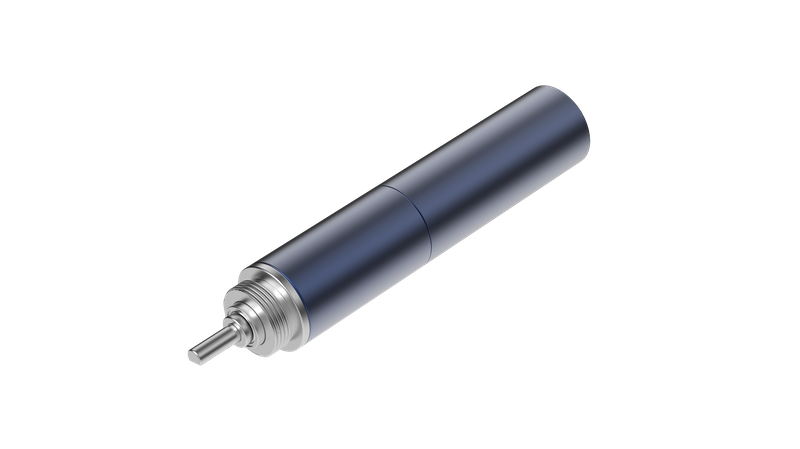

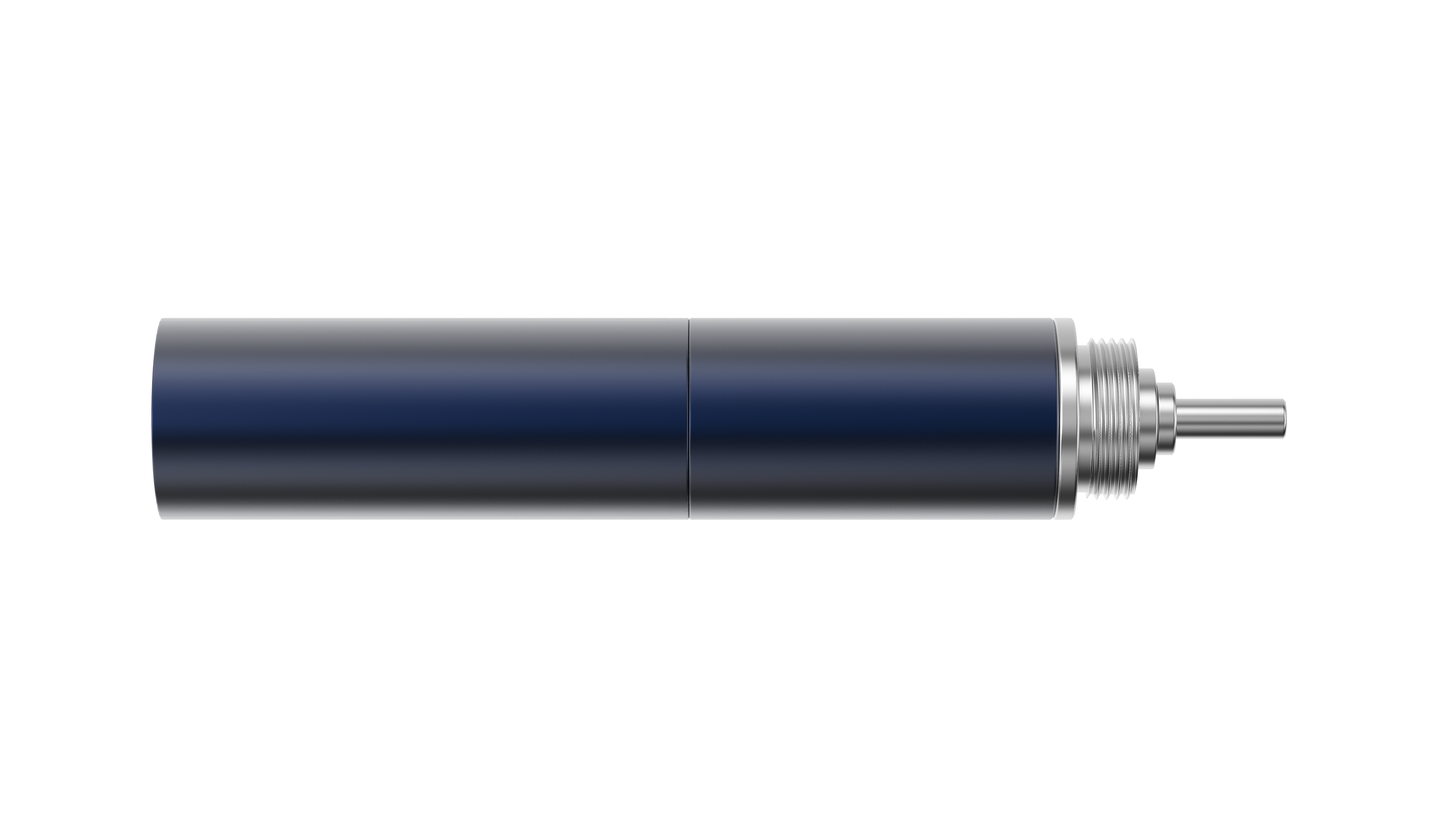

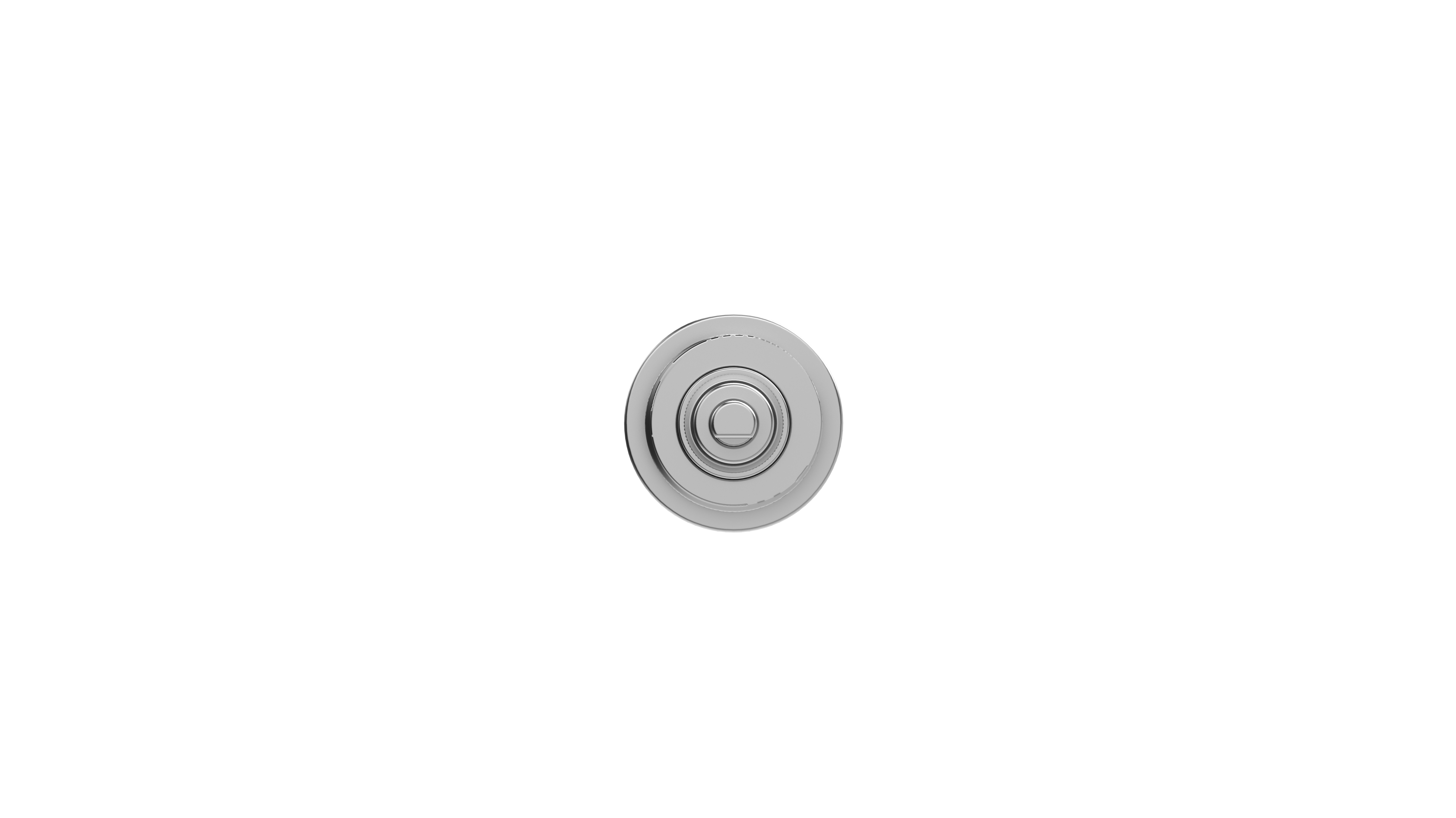

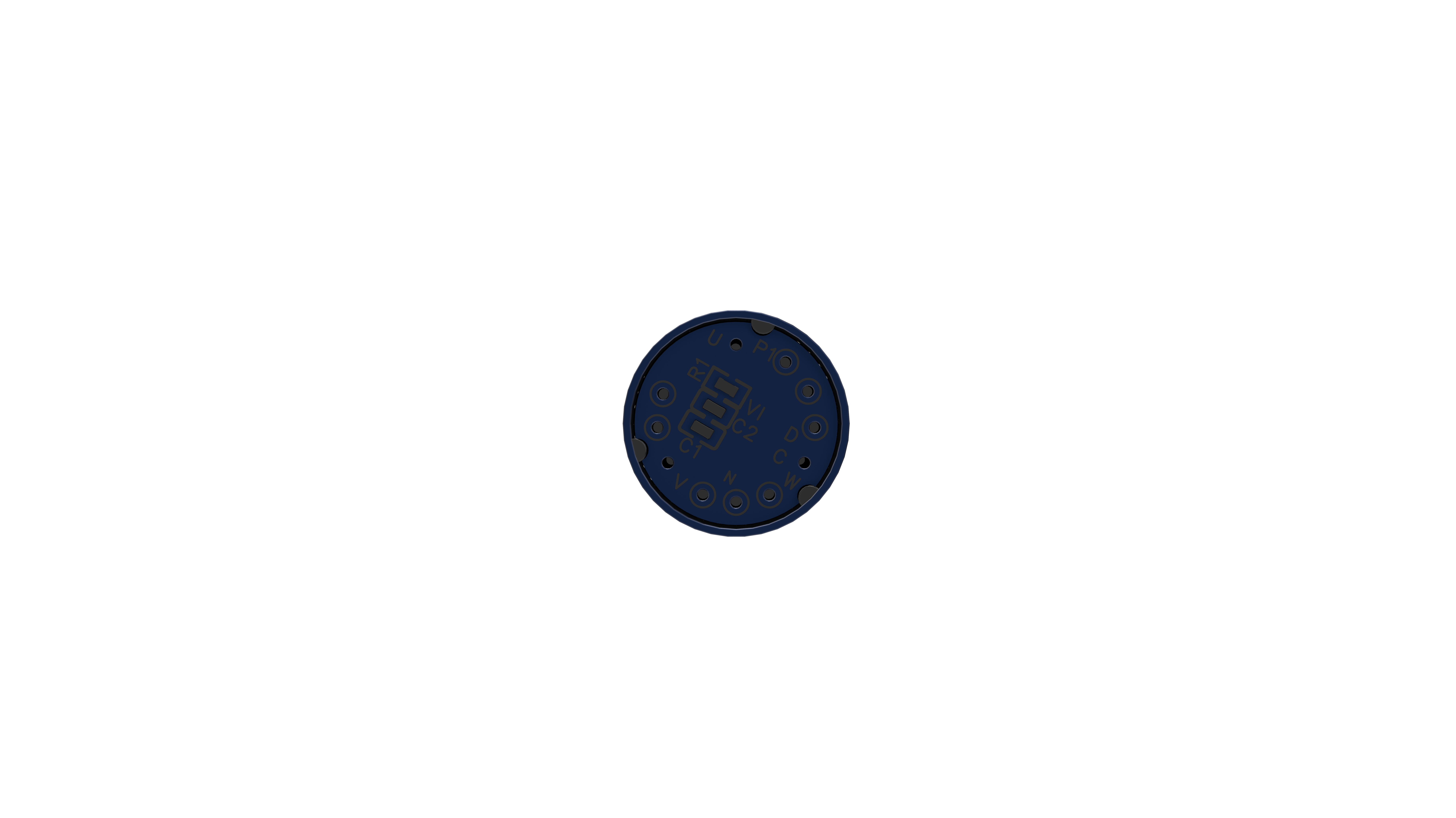

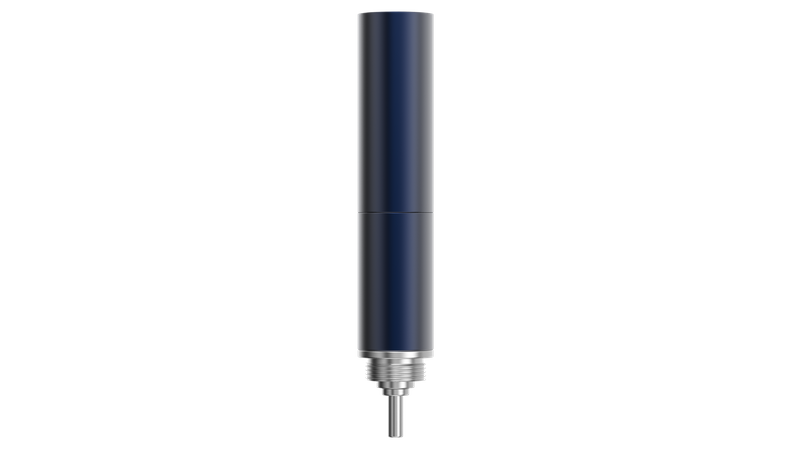

MONTAGEM DE MOTOR CORRONELE JCCA10 - JIECANG LINEAR MOTOR

Home / Products / Montagem do motor sem coro JCCA10

Produtos Relacionados

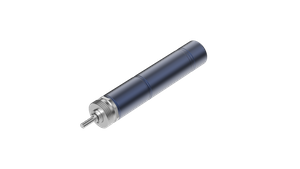

Montagem do motor sem coro JCCA08

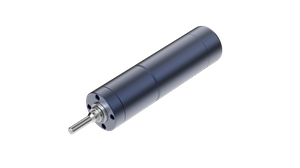

Montagem do motor sem coro JCCA12

LINKS RÁPIDOS

COMPONENTES

SISTEMAS

Address: No.2 Laisheng Road, parque industrial provincial de alta tecnologia, condado de Xinchang, província de Zhejiang, China

Tel: 400-6666-358
WeCom : +86 18057561965
WhatsApp: +86 18057561965
Caso a chamada não seja atendida, deixe uma mensagem e responderemos imediatamente assim que a recebermos.

Direitos autorais 2022 Jiecang Sitemap | política de Privacidade

浙ICP备11031253号-2

Parâmetros do motor	JCCM102631000H24
Comprimento (mm)	26
Tensão nominal (VDC)	24
Velocidade sem carga (rpm)	31000
Corrente sem carga (mA)	150
Velocidade nominal (rpm)	24000
Torque nominal (MNM)	1
Corrente nominal (a)	0.3
Eficiência no ponto nominal ( %)	>36
Torque de estol (MNM)	4
Barraca atual (a)	1.2
Aumento da temperatura do enrolamento do estator (S1) (K)	<95

Parâmetros do motor	JCCM102631000H24
Comprimento (mm)	26
Tensão nominal (VDC)	24
Velocidade sem carga (rpm)	31000
Corrente sem carga (mA)	150
Velocidade nominal (rpm)	24000
Torque nominal (MNM)	1
Corrente nominal (a)	0.3
Eficiência no ponto nominal ( %)	>36
Torque de estol (MNM)	4
Barraca atual (a)	1.2
Aumento da temperatura do enrolamento do estator (S1) (K)	<95

Estágios de engrenagem	1 estágio	2 estágios	3 estágios	4 estágios
Taxa de redução	4,3 / 5,3	18,1/22,7/28,4	76,8/96/120,7/151,4	326,3/409,2/513,1/636/807,1
Saída contínua Torq ue (nm)	0.01	0.03	0.15	0.22
ORQUIMENTO DE T (nM) instantâneo permitido	0.02	0.05	0.2	0.3
Eficiência(%)	90	81	73	65
Backlash sem carga (°)	1.5	1.8	2	2.2
Comprimento (mm)	9.5	12.7	15.9	19
Play axial do eixo de saída (mm)	≤0.1	≤0.1	≤0.1	≤0.1
Máx. Carga Axial (N)	5	5	5	5
Máx. Carga radial (6mm)(N)	10	10	10	10
Máx. Força de montagem (N)	5	5	5	5
Massa da caixa de engrenagens (G)	6	7	8	10
Faixa de temperatura operacional ( ℃ )	-40 ~ 100	-40 ~ 100	-40~10	-40~10

Estágios de engrenagem	1 estágio	2 estágios	3 estágios	4 estágios
Taxa de redução	4,3 / 5,3	18,1/22,7/28,4	76,8/96/120,7/151,4	326,3/409,2/513,1/636/807,1
Saída contínua Torq ue (nm)	0.01	0.03	0.15	0.22
ORQUIMENTO DE T (nM) instantâneo permitido	0.02	0.05	0.2	0.3
Eficiência(%)	90	81	73	65
Backlash sem carga (°)	1.5	1.8	2	2.2
Comprimento (mm)	9.5	12.7	15.9	19
Play axial do eixo de saída (mm)	≤0.1	≤0.1	≤0.1	≤0.1
Máx. Carga Axial (N)	5	5	5	5
Máx. Carga radial (6mm)(N)	10	10	10	10
Máx. Força de montagem (N)	5	5	5	5
Massa da caixa de engrenagens (G)	6	7	8	10
Faixa de temperatura operacional ( ℃ )	-40 ~ 100	-40 ~ 100	-40~10	-40~10

Modo	Avaliado Tensão (V)	Dados sem carga		Carregar dados			Geral Comprimento (mm)	Caixa de velocidades Contínuo Saída Torque (nm)	Caixa de velocidades Instantâneo Permitido Torque (nm)	Redução Razão
Modo	Avaliado Tensão (V)	Sem carga Velocidade (rpm)	Sem carga Atual (MA)	Carregar Velocidade (rpm)	Carregar Atual (a)	Torque (Nm)	Geral Comprimento (mm)			Redução Razão
JCCA1036004H24-4	24	7209	50	5349	0.22	0.004	35.5	0.01	0.02	4.3
JCCA1036005H24-5	24	5849	50	4340	0.22	0.005	35.5	0.01	0.02	5.3
JCCA1039014H24-18	24	1713	50	1271	0.22	0.014	38.7	0.03	0.05	18.1
JCCA1039018H24-22	24	1366	50	1013	0.22	0.018	38.7	0.03	0.05	22.7
JCCA1039023H24-28	24	1092	50	810	0.22	0.023	38.7	0.03	0.05	28.4
JCCA1042054H24-76	24	404	50	299	0.22	0.054	41.9	0.15	0.2	76.8
JCCA1042067H24-96	24	323	50	240	0.22	0.067	41.9	0.15	0.2	96
JCCA1042084H24-120	24	257	50	191	0.22	0.084	41.9	0.15	0.2	120.7
JCCA1042106H24-151	24	205	50	152	0.22	0.106	41.9	0.15	0.2	151.4
JCCA1045196H24-326	24	95	50	70	0.22	0.196	45	0.22	0.3	326.3
JCCA1045220H24-409	24	76	200	56	0.3	0.22	45	0.22	0.3	409.2
JCCA1045220H24-513	24	60	50	45	0.15	0.22	45	0.22	0.3	513.1
JCCA1045220H24-636	24	49	50	36	0.15	0.22	45	0.22	0.3	636
JCCA1045220H24-807	24	38	50	28	0.15	0.22	45	0.22	0.3	807.1
