Projetando o futuro dos robôs humanóides: soluções conjuntas leves de 'domínio completo' da JIECANG

À medida que as juntas robóticas encolhem, reduzir o peso não se trata mais apenas de usar menos material – requer um reequilíbrio completo de transmissão, gerenciamento térmico e precisão. Descubra como a Jiecang Linear Motion está redefinindo os atuadores rotativos.

A mudança de paradigma: de “redutores de velocidade” para “unidades conjuntas integradas”

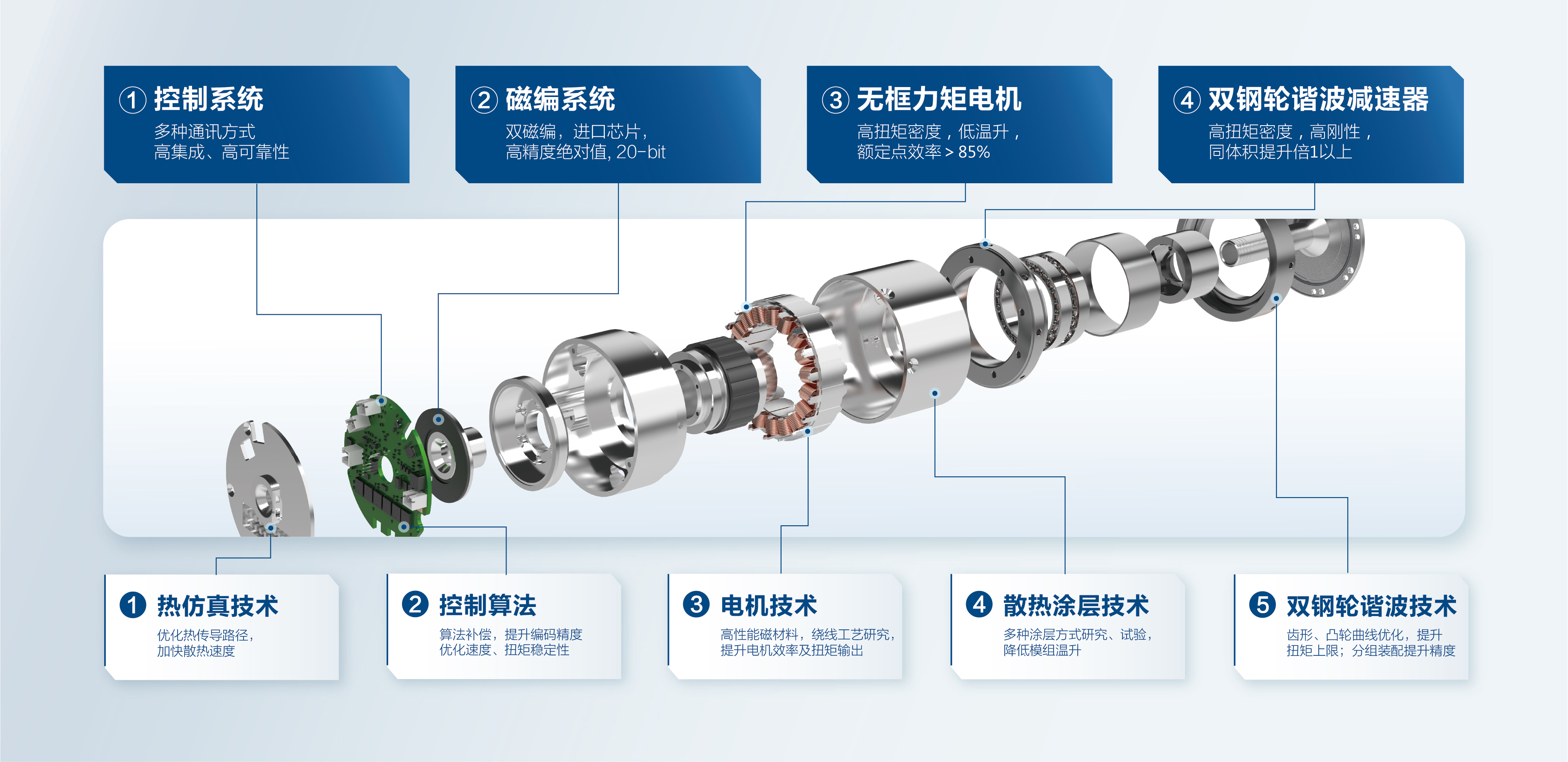

A abordagem tradicional para juntas rotativas robóticas – simplesmente combinar um motor com um redutor de velocidade – está se tornando obsoleta para a robótica humanóide avançada. Quando motores, engrenagens, codificadores, interfaces de comunicação e freios são colocados em um espaço confinado, métricas como peso, torque, rigidez, dissipação de calor e confiabilidade tornam-se um sistema interligado.

No recente 2º Fórum de Inovação de Módulo Conjunto de Robôs Humanóides, Miaojiang Ding, co-gerente geral e engenheiro sênior do Robot Actuator Business Center da JIECANG, apresentou nossa filosofia "Full-Domain Lightweight". A mensagem central? O verdadeiro avanço tecnológico reside na otimização desses elementos dentro de uma estrutura de design única e coesa.

A matriz de produtos da JIECANG abrange módulos rotativos harmônicos, planetários e cicloidais, integrados com interfaces CAN, CAN FD, RS485 e EtherCAT. Estas não são apenas diferentes camadas de produtos; são soluções projetadas para desafios de engenharia distintos.

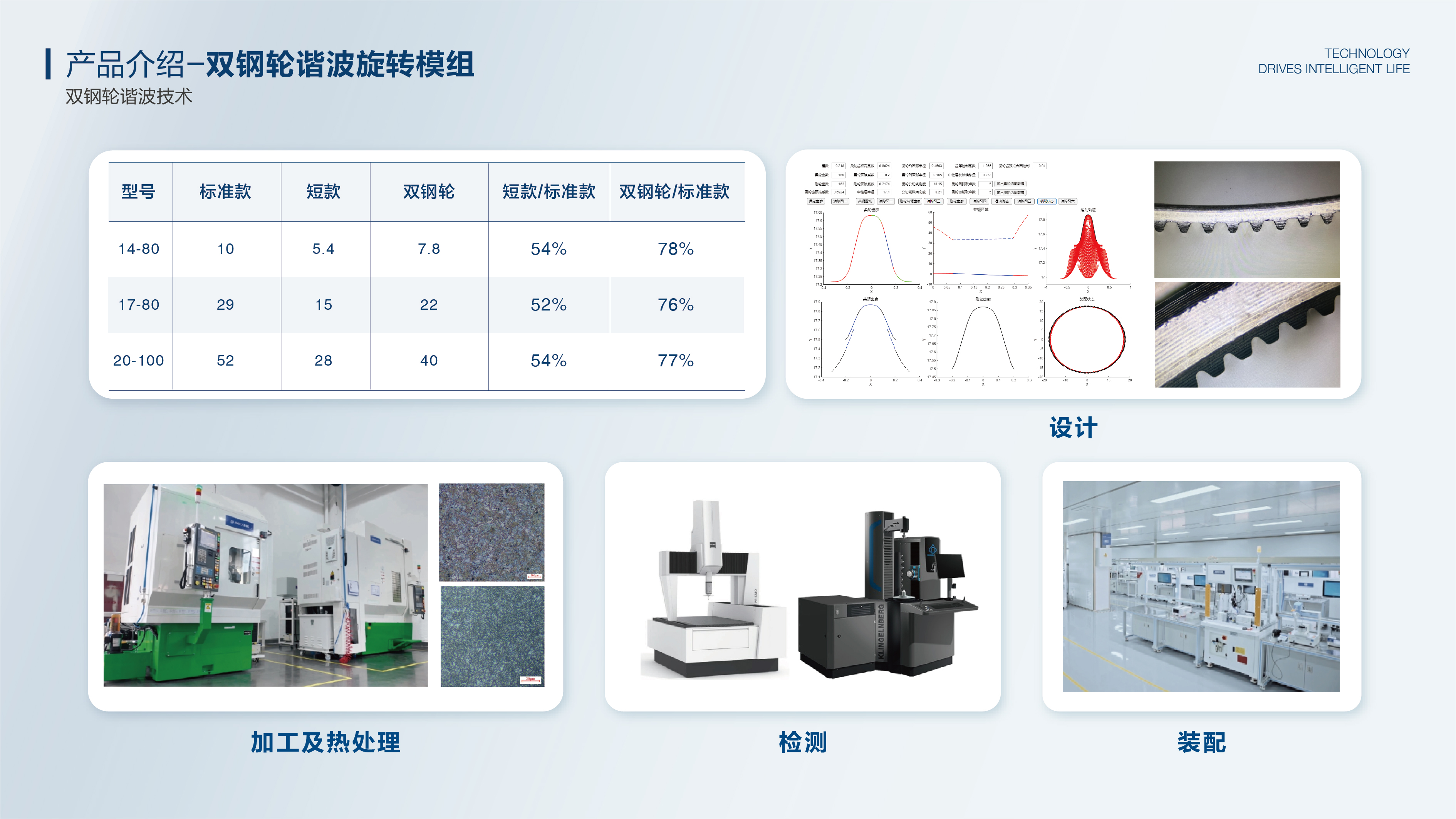

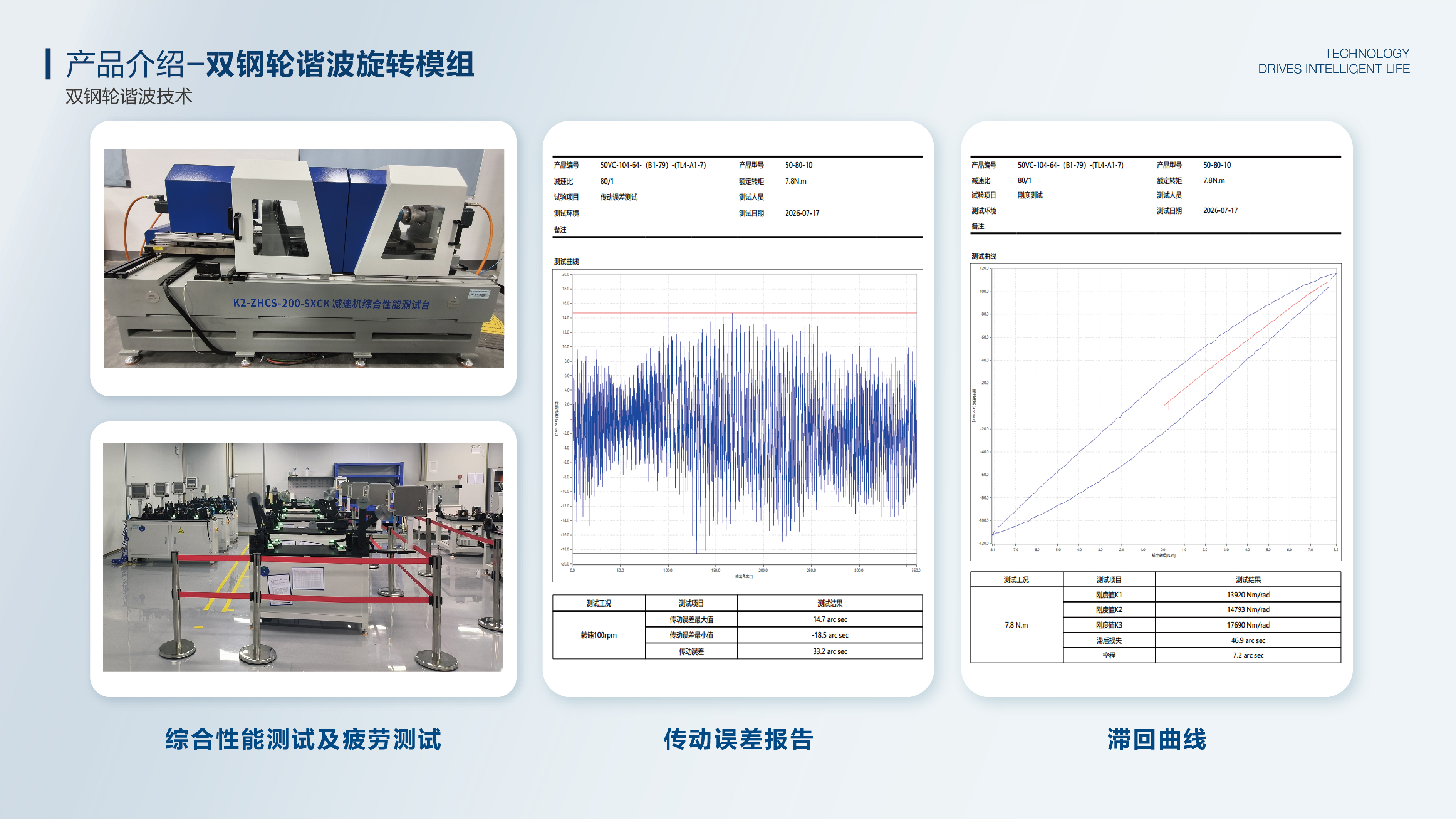

1. Inovação Estrutural: Acionamento Harmônico de Roda Dupla de Aço

Os drives harmônicos se destacam em altas taxas de redução e precisão. No entanto, à medida que as juntas se miniaturizam, a redução do tamanho estrutural muitas vezes compromete a capacidade de carga. A resposta de Jiecang é a tecnologia harmônica de roda de aço duplo.

Disponível nas especificações 14-80, 17-80 e 20-100, esse projeto encurta o comprimento axial enquanto mantém 76% a 78% das capacidades de torque padrão. O segredo não é apenas remover metal – é otimizar caminhos de carga, perfis de dentes e precisão de montagem.

• JCHM50: Torque nominal 10N·m (Pico 30N·m), pesando apenas 0,41–0,5kg.

• JCHM70: Torque nominal de 60N·m, pesando ~1kg, com repetibilidade de saída de ±10 segundos de arco.

2. Ultrapassando os Limites com Materiais Avançados

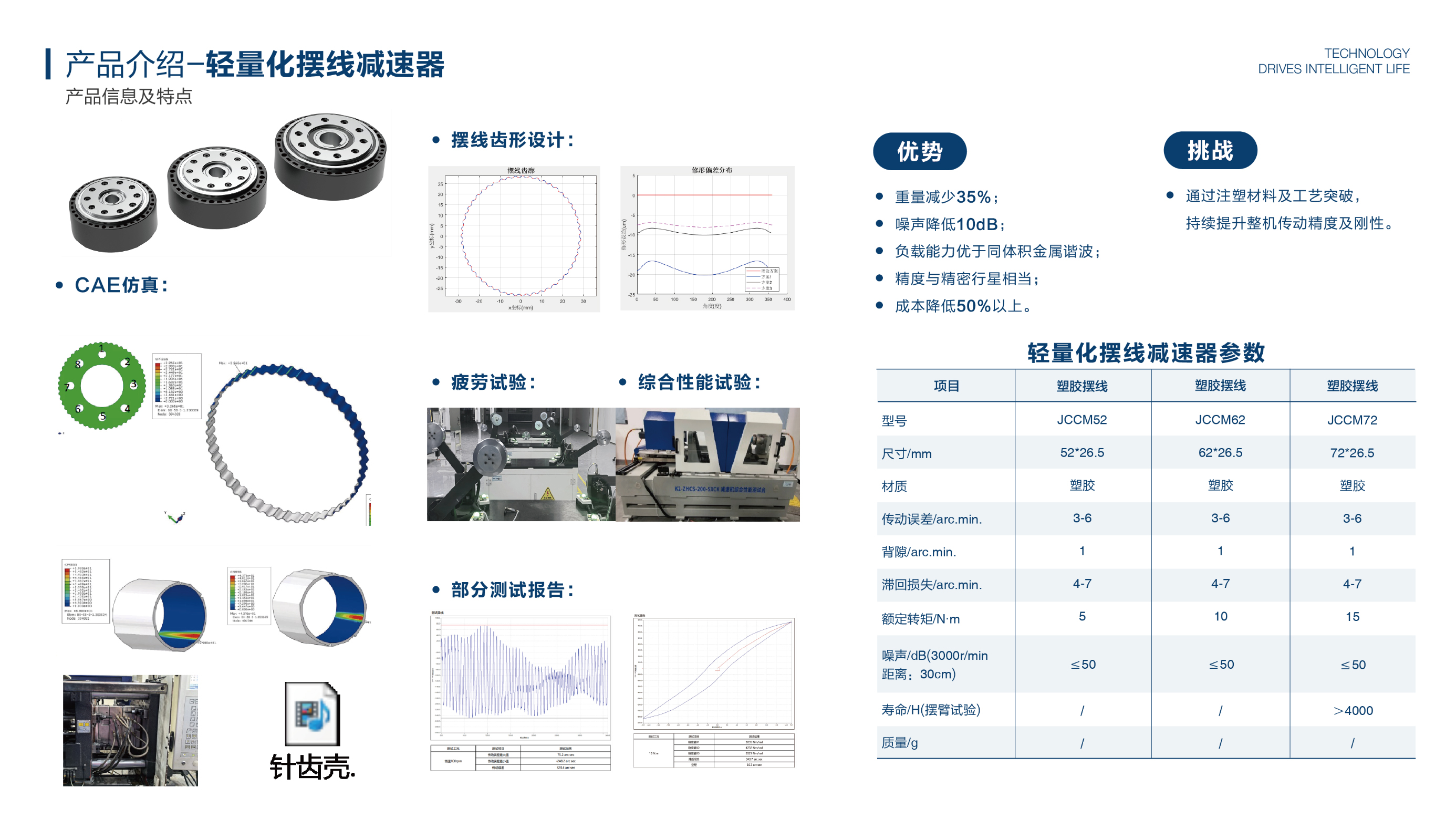

Se o redesenho estrutural elimina o excesso de peso, os materiais avançados ultrapassam os limites físicos. As soluções harmônicas leves da Jiecang visam uma redução de peso de 30%. Além disso, nossos novos módulos cicloidais de material (série JCBM) alcançam uma redução de peso de 35% e uma queda de ruído de 10dB.

Substituir o metal por polímeros avançados não é uma troca simples. Requer um redesenho completo do perfil do dente, da integridade estrutural e dos processos de moldagem por injeção para levar em conta as diferentes taxas de rigidez e expansão térmica. A série JCBM (Φ52, Φ62, Φ72) – com o JCBM52 fornecendo 5N·m com apenas 0,38kg – prova que os acionamentos cicloidais oferecem um equilíbrio completamente novo entre tamanho, peso e torque.

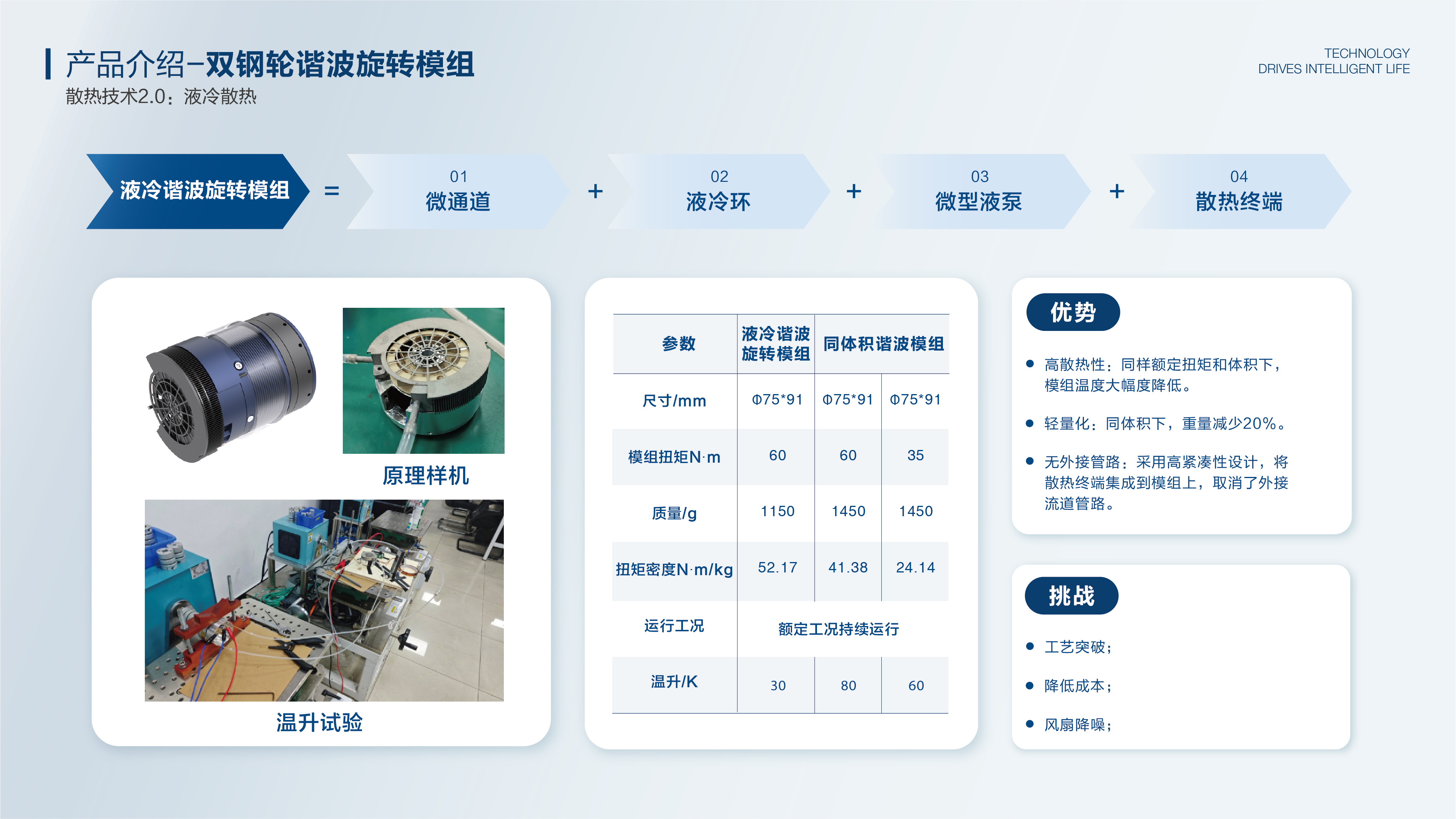

3. O desafio térmico: atuadores refrigerados a líquido

À medida que os módulos ficam menores, a densidade de potência dispara. A gestão do calor já não pode ser uma reflexão tardia. O recém-apresentado da JIECANG módulo rotativo harmônico refrigerado a líquido integra microcanais, anéis de refrigeração líquida e microbombas diretamente na estrutura do atuador. Ao otimizar os caminhos de condução térmica e o fluxo de ar, garantimos que uma maior densidade de potência não comprometa a estabilidade a longo prazo.

O significado de leveza

O objetivo final da redução de peso não é apenas atingir um número menor em uma escala. Trata-se de manter torque intransigente, precisão exata e estabilidade térmica em um formato mais compacto. Essa estratégia de múltiplos caminhos é exatamente como a JIECANG está impulsionando a próxima geração de robótica.
